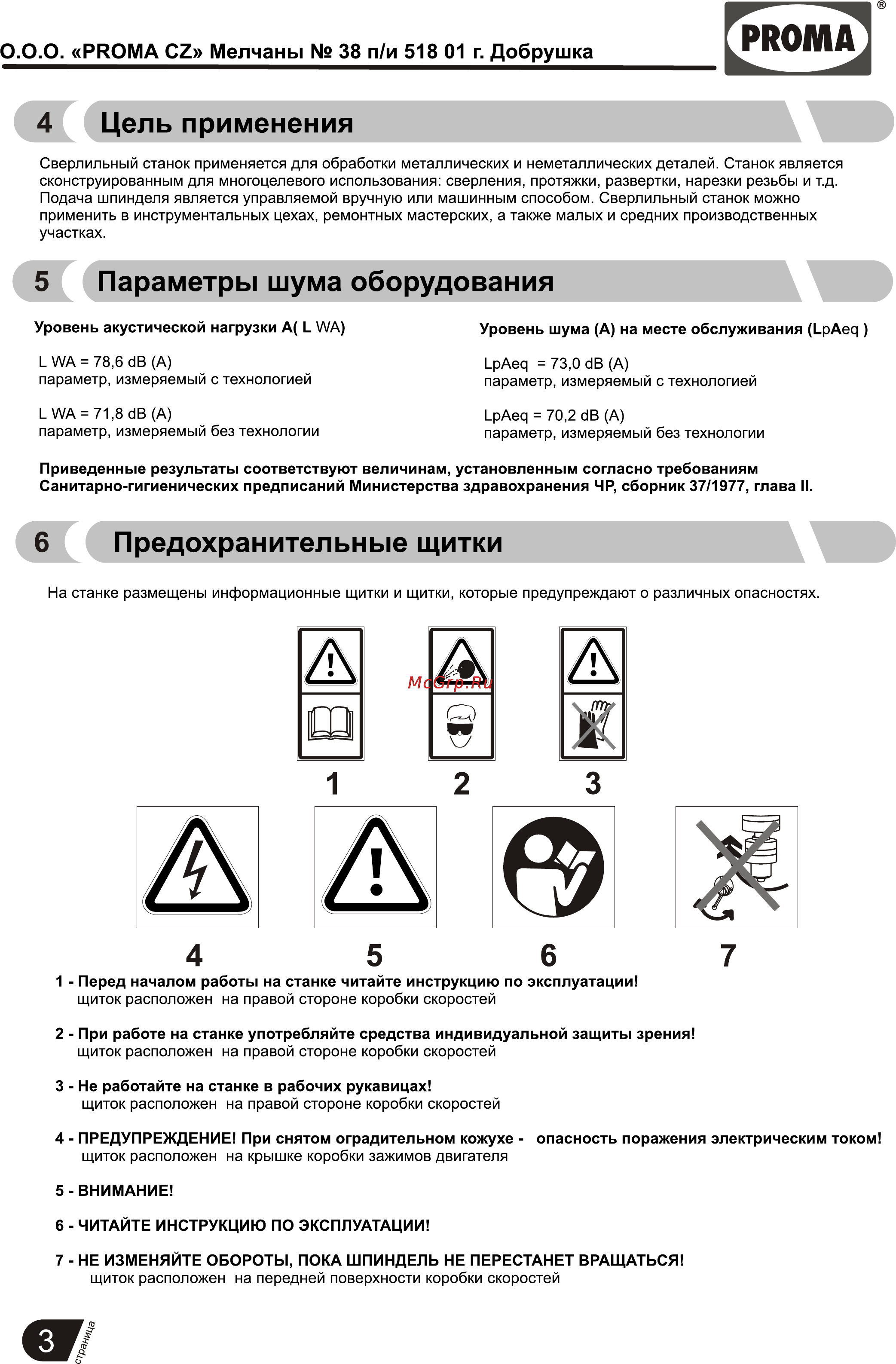

РРОМД 0 0 0 РИОМА С2 Мелчаны 38 п и 518 01 г Добрушка 4 Цель применения Сверлильный станок применяется для обработки металлических и неметаллических деталей Станок является сконструированным для многоцелевого использования сверления протяжки развертки нарезки резьбы и т д Подача шпинделя является управляемой вручную или машинным способом Сверлильный станок можно применить в инструментальных цехах ремонтных мастерских а также малых и средних производственных участках 5 Параметры шума оборудования Уровень акустической нагрузки А Ь WA Уровень шума А на месте обслуживания ЬрАец Ь WA 78 6 6В А параметр измеряемый с технологией ЬрАед 73 0 6В А параметр измеряемый с технологией LWA 71 8dB A параметр измеряемый без технологии ЬрАед 70 2 6В А параметр измеряемый без технологии Приведенные результаты соответствуют величинам установленным согласно требованиям Санитарно гигиенических предписаний Министерства здравохранения ЧР сборник 37 1977 глава II 6 Предохранительные щитки На станке размещены информационные щитки и щитки которые предупреждают о различных опасностях 7 1 Перед началом работы на станке читайте инструкцию по эксплуатации щиток расположен на правой стороне коробки скоростей 2 При работе на станке употребляйте средства индивидуальной защиты зрения щиток расположен на правой стороне коробки скоростей 3 Не работайте на станке в рабочих рукавицах щиток расположен на правой стороне коробки скоростей 4 ПРЕДУПРЕЖДЕНИЕ При снятом оградительном кожухе опасность поражения электрическим током щиток расположен на крышке коробки зажимов двигателя 5 ВНИМАНИЕ 6 ЧИТАЙТЕ ИНСТРУКЦИЮ ПО ЭКСПЛУАТАЦИИ 7 НЕ ИЗМЕНЯЙТЕ ОБОРОТЫ ПОКА ШПИНДЕЛЬ НЕ ПЕРЕСТАНЕТ ВРАЩАТЬСЯ щиток расположен на передней поверхности коробки скоростей
