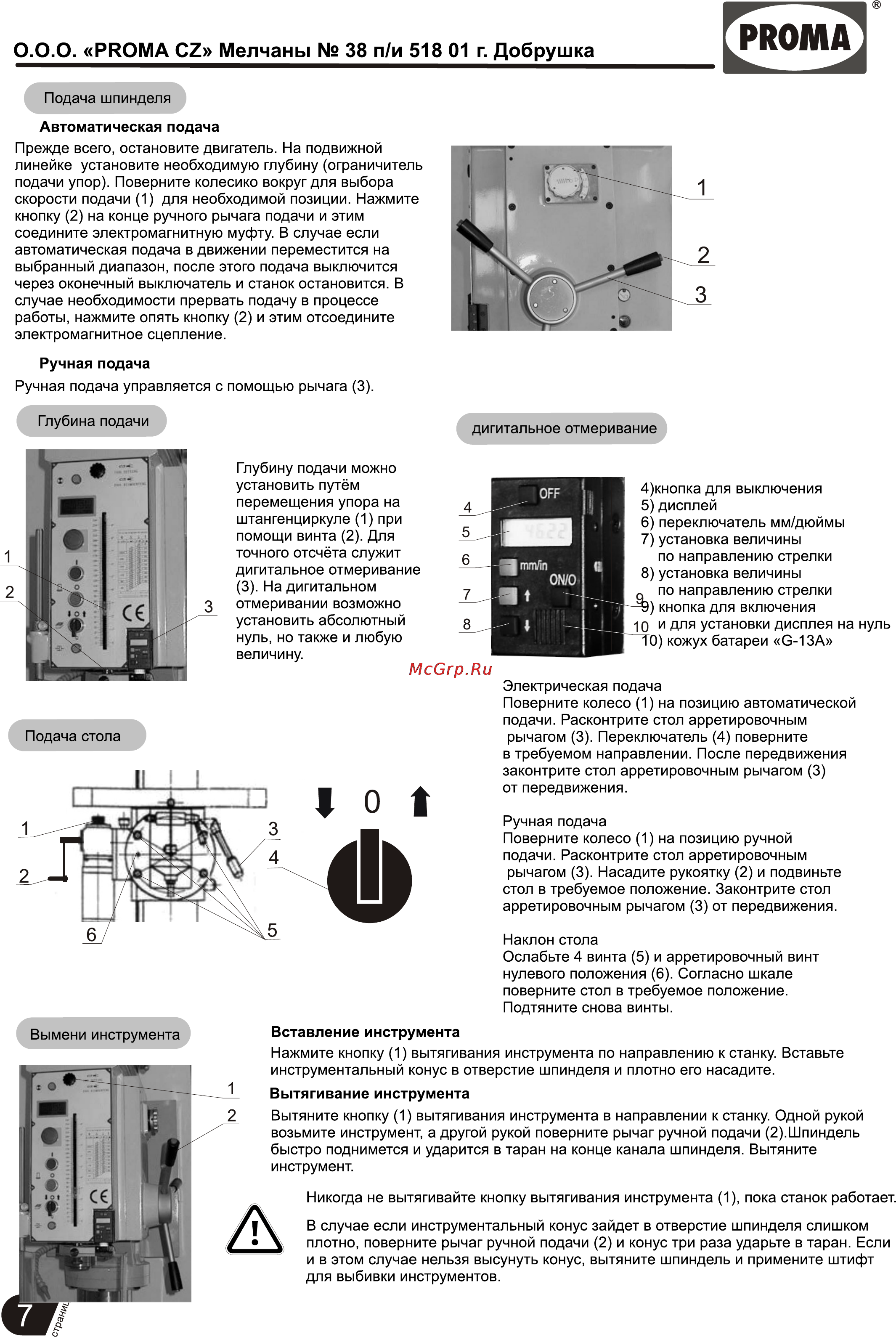

0 0 0 РИОМА С2 Мелчаны 38 п и 518 01 г Добрушка Подача шпинделя Автоматическая подача Прежде всего остановите двигатель На подвижной линейке установите необходимую глубину ограничитель подачи упор Поверните колесико вокруг для выбора скорости подачи 1 для необходимой позиции Нажмите кнопку 2 на конце ручного рычага подачи и этим соедините электромагнитную муфту В случае если автоматическая подача в движении переместится на выбранный диапазон после этого подача выключится через оконечный выключатель и станок остановится В случае необходимости прервать подачу в процессе работы нажмите опять кнопку 2 и этим отсоедините электромагнитное сцепление Ручная подача Ручная подача управляется с помощью рычага 3 дигитальное отмеривание Глубину подачи можно установить путём перемещения упора на штангенциркуле 1 при помощи винта 2 Для точного отсчёта служит дигитальное отмеривание 3 На дигитальном отмеривании возможно установить абсолютный нуль но также и любую величину 4 кнопка для выключения 5 дисплей 6 переключатель мм дюймы 7 установка величины по направлению стрелки 8 установка величины _ по направлению стрелки кнопка для включения Юи Для установки дисплея на нуль 10 кожух батареи С 1 ЗА Электрическая подача Поверните колесо 1 на позицию автоматической подачи Расконтрите стол арретировочным рычагом 3 Переключатель 4 поверните в требуемом направлении После передвижения законтрите стол арретировочным рычагом 3 от передвижения Ручная подача Поверните колесо 1 на позицию ручной подачи Расконтрите стол арретировочным рычагом 3 Насадите рукоятку 2 и подвиньте стол в требуемое положение Законтрите стол арретировочным рычагом 3 от передвижения Наклон стола Ослабьте 4 винта 5 и арретировочный винт нулевого положения 6 Согласно шкале поверните стол в требуемое положение Подтяните снова винты Вымени инструмента Вставление инструмента Нажмите кнопку 1 вытягивания инструмента по направлению к станку Вставьте инструментальный конус в отверстие шпинделя и плотно его насадите Вытягивание инструмента Вытяните кнопку 1 вытягивания инструмента в направлении к станку Одной рукой возьмите инструмент а другой рукой поверните рычаг ручной подачи 2 Шпиндель быстро поднимется и ударится в таран на конце канала шпинделя Вытяните инструмент _со 9 Никогда не вытягивайте кнопку вытягивания инструмента 1 пока станок работает 4ОI Ё В случае если инструментальный конус зайдет в отверстие шпинделя слишком плотно поверните рычаг ручной подачи 2 и конус три раза ударьте в таран Если и в этом случае нельзя высунуть конус вытяните шпиндель и примените штифт для выбивки инструментов
