Руководство пользователя SWS-60-w
www.symanitron.ru 7

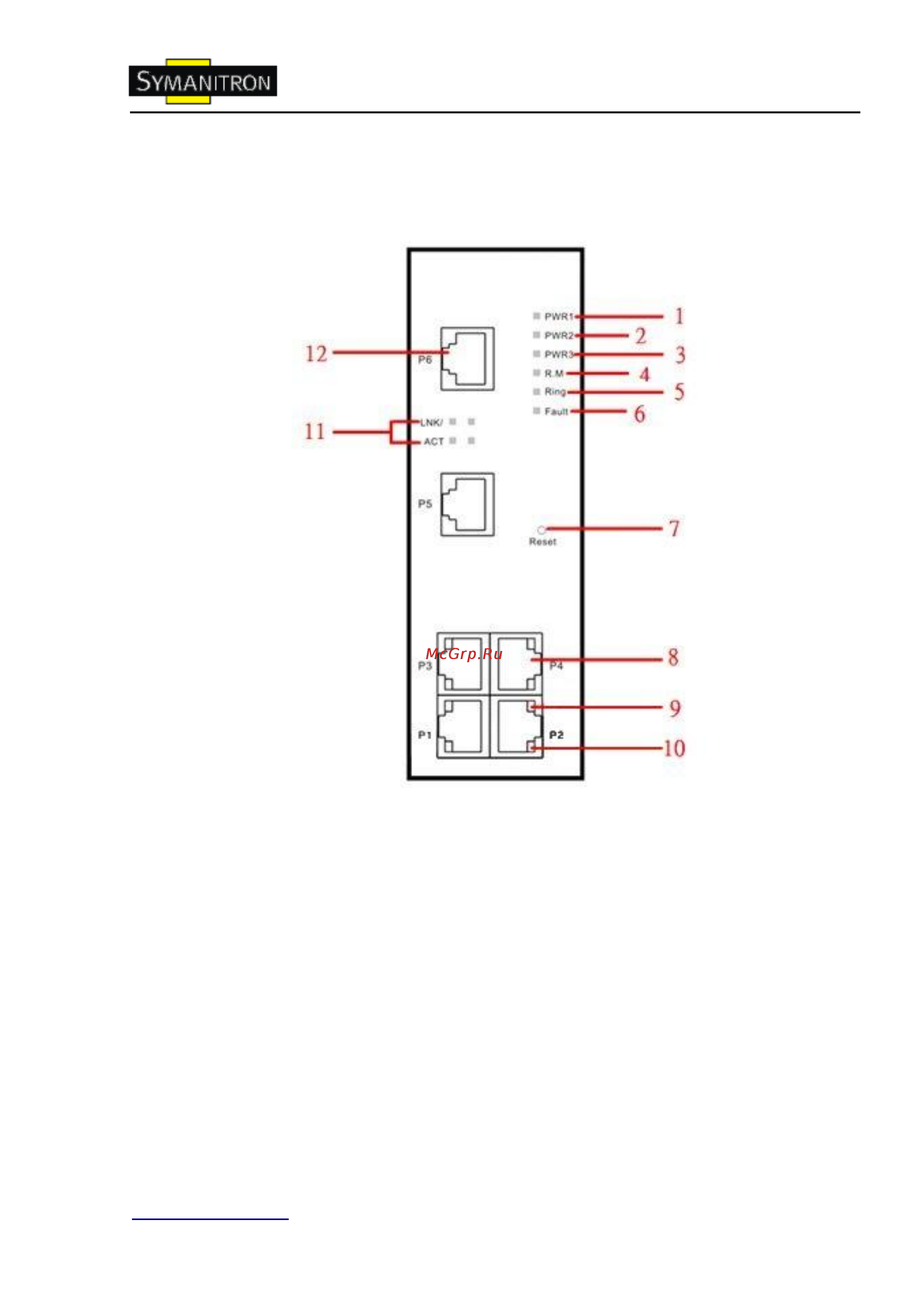

SWS-60-w
1. Индикатор PWR1. При подключении PWR1 загорается зеленая лампочка.
2. Индикатор PWR2. При подключении PWR2 загорается зеленая лампочка.
3. Индикатор для PWR3. При подключении PWR3 загорается зеленая лампочка.
4. Индикатор R.M. (Ring Master). Когда загорается индикатор, это значит, что коммутатор
является главным в кольцевой топологии.
5. Индикатор кольцевой связи. Когда загорается индикатор, это значит, что технология
Sy-Ring активирована.
6. Индикатор сигнального реле. Когда поступает аварийный сигнал, загорается оранжевая
лампочка.
