Руководство пользователя SWS-60-w
8 www.symanitron.ru

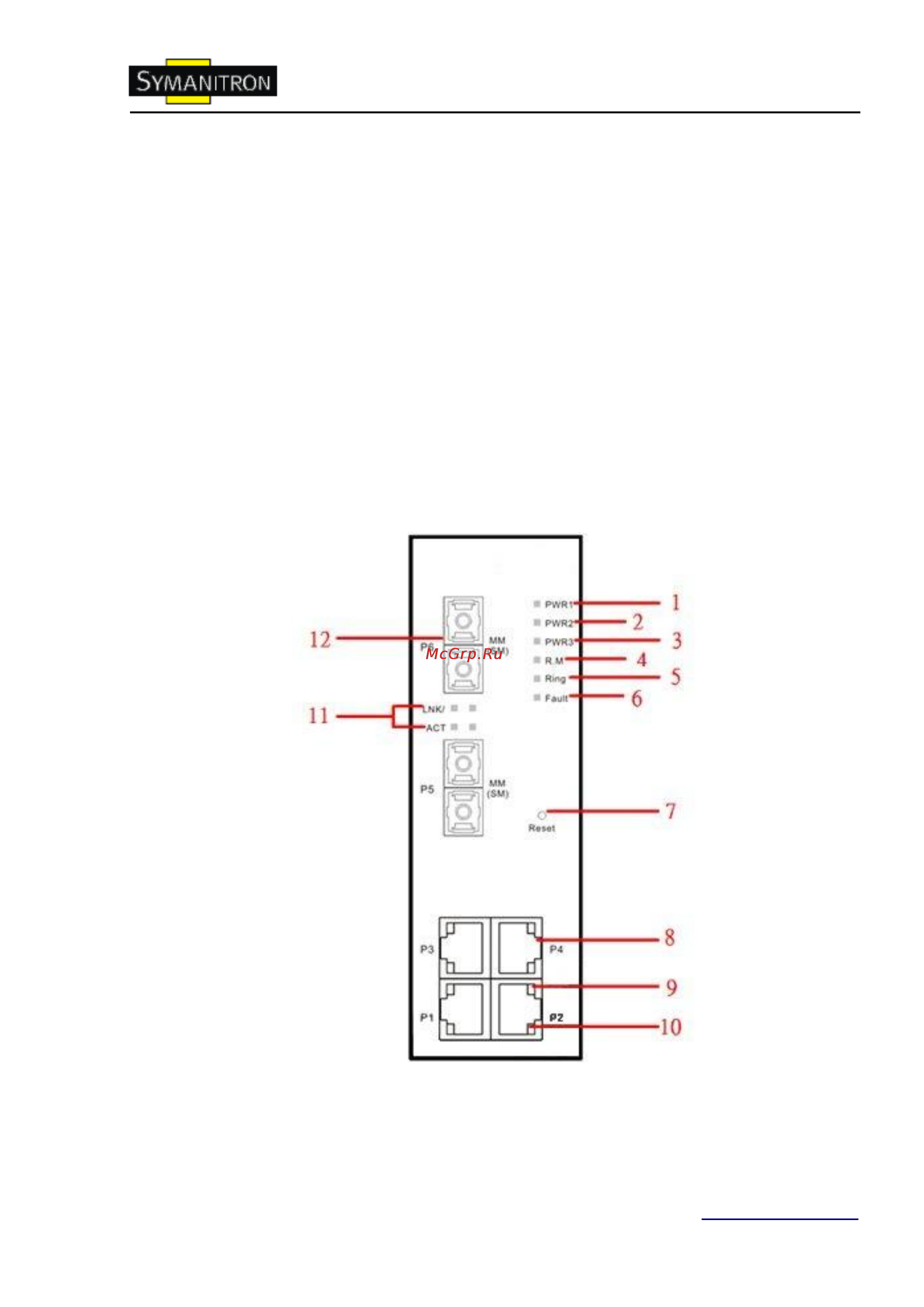

7. Кнопка Reset. Нажимайте на кнопку в течение 3 секунд для перезагрузки; 5 секунд для
сброса до заводских настроек.
8. 10/100Base-T(X) Ethernet порты
9. ACT индикатор Ethernet портов
10. LINK индикатор Ethernet портов
11. ACT/LINK индикатор Ethernet портов
12. 10/100Base-T(X) Ethernet порты
SWS-42 Series
1. Индикатор PWR1. При подключении PWR1 загорается зеленая лампочка.
