Руководство пользователя SWM-160

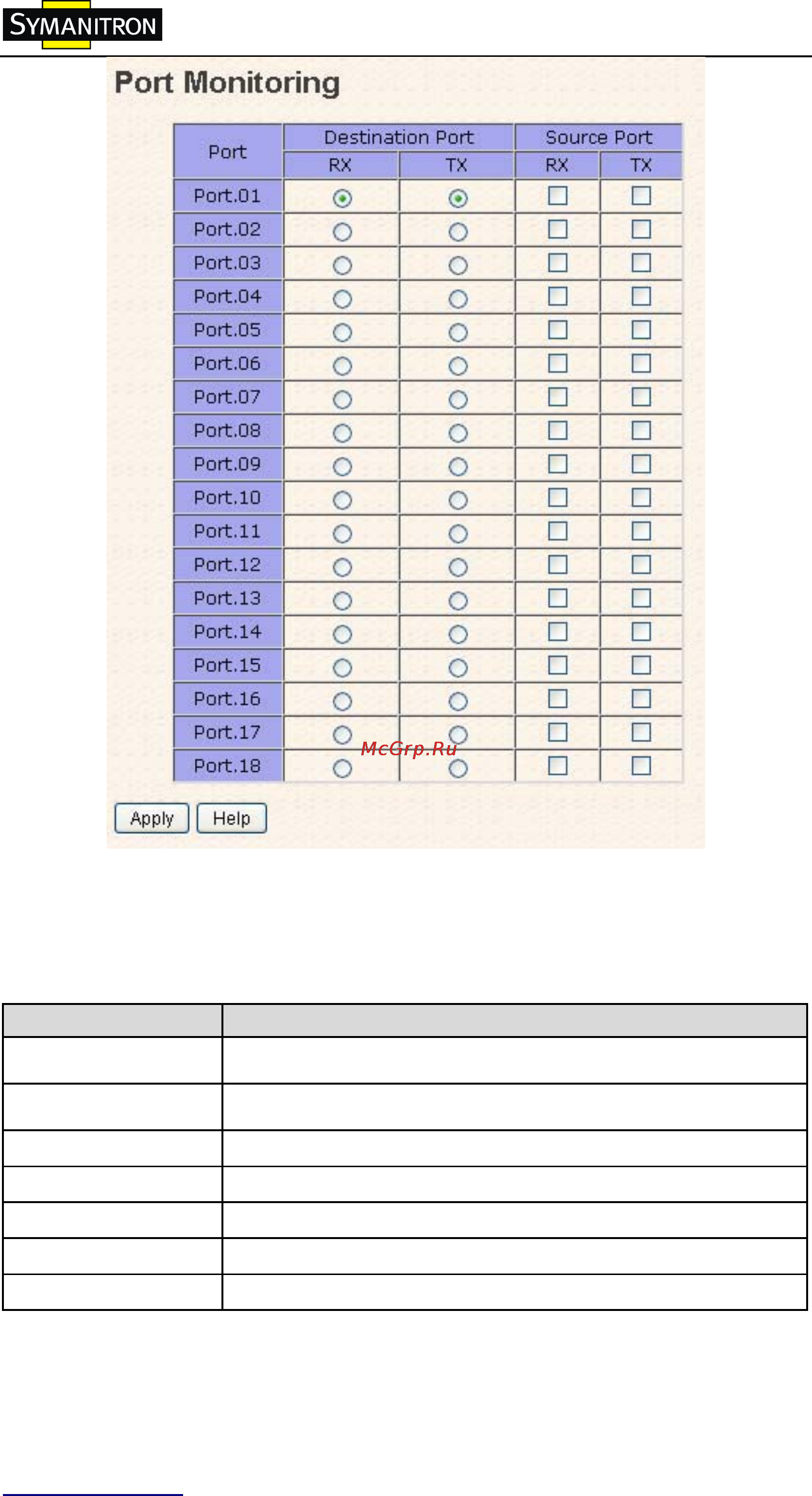

Настройка мониторинга по портам
Следующая таблица описывает назначение объектов, показанных на экране
Пункт Описание
Destination Port
Порт, который будет получать копию кадра от порта-
источника для осуществления мониторинга
Source Port
Порт, мониторинг которого будет осуществляться. Нужно
указать TX или RX или оба сразу
TX
Кадры, передаваемые портом
RX
Кадры, принимаемые портом
Apply
Нажмите эту кнопку, чтобы активировать конфигурацию
Clear
Сброс всех внесённых изменений
Help
Показать файл помощи
www.symanitron.ru
73
