Руководство пользователя SWSP-42Series
www.symanitron.ru 13
Назначение контактов MDI/MDI-X:
Номер контакта
Порт MDI
Порт MDI-X
1
TD+(передача)
RD+(получение)
2
TD-(передача)
RD-(получение)
3
RD+(получение)
TD+(передача)
4
P.O.E. +
P.O.E. +
5
P.O.E. +
P.O.E. +
6
RD-(получение)
TD-(передача)
7
P.O.E. -
P.O.E. -
8
P.O.E. -
P.O.E. -
Примечание: + и – означают полярность проводов, которые составляют проводную
пару.

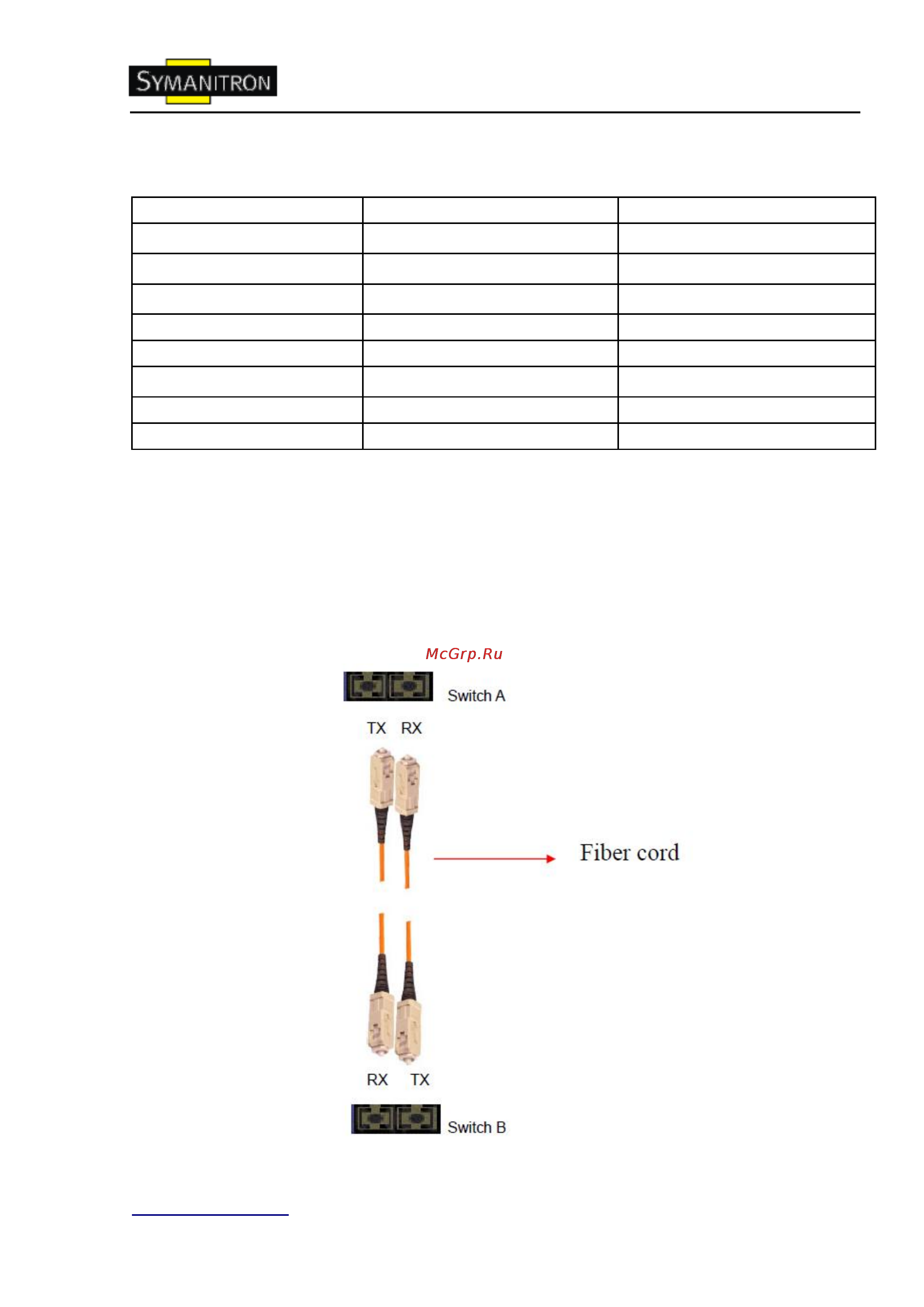

4.2. Оптоволоконные порты
Модели серии SWSP-42 имеют оптоволоконные порты: многомодовые и
одномодовые с SC коннектором. Помните, что TX порт коммутатора А должен быть
соединен с RX портом коммутатора Б.
