Руководство пользователя DS-11
4 www.symanitron.ru

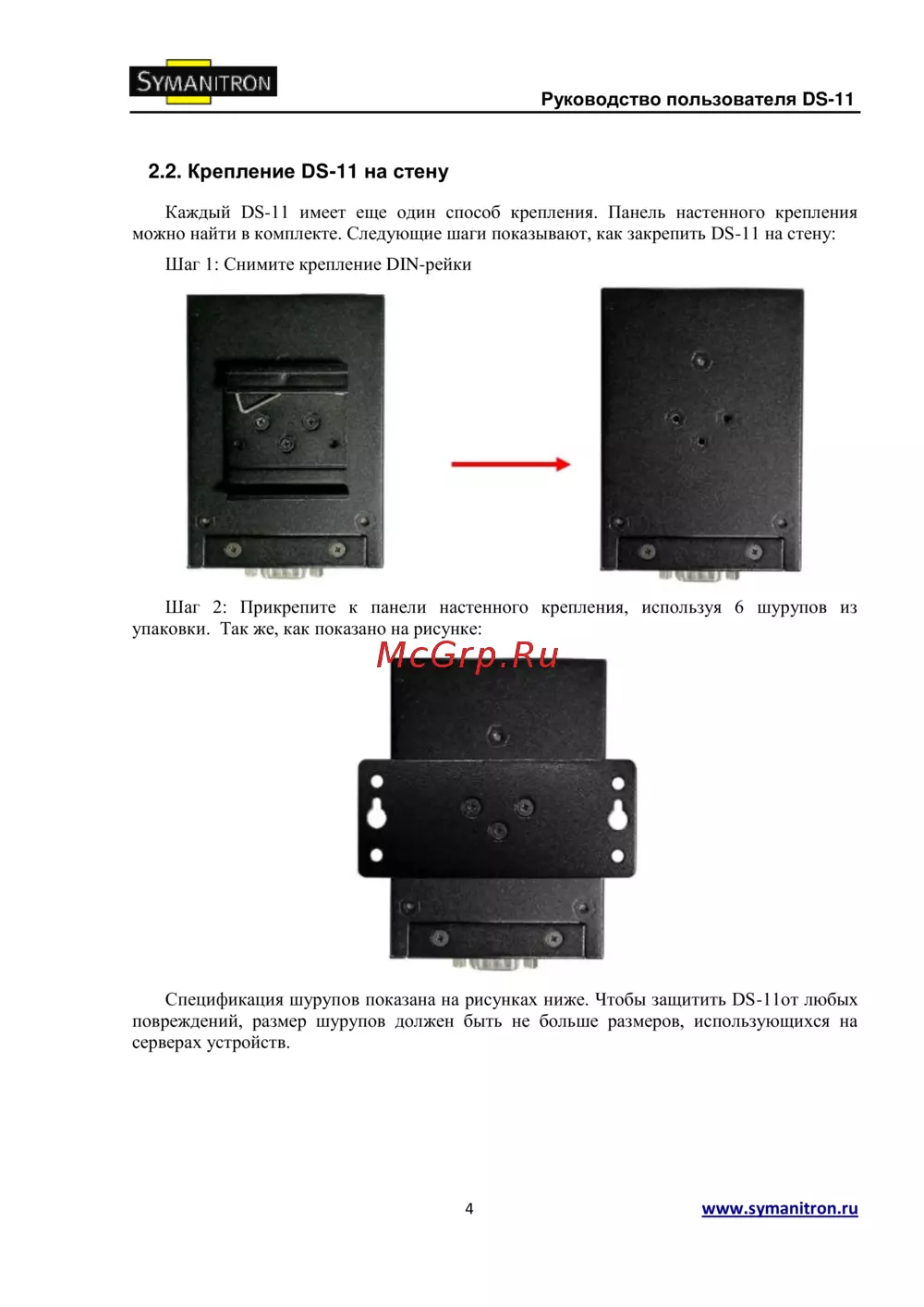

2.2. Крепление DS-11 на стену
Каждый DS-11 имеет еще один способ крепления. Панель настенного крепления
можно найти в комплекте. Следующие шаги показывают, как закрепить DS-11 на стену:
Шаг 1: Снимите крепление DIN-рейки
Шаг 2: Прикрепите к панели настенного крепления, используя 6 шурупов из
упаковки. Так же, как показано на рисунке:
Спецификация шурупов показана на рисунках ниже. Чтобы защитить DS-11от любых
повреждений, размер шурупов должен быть не больше размеров, использующихся на
серверах устройств.
