112
Português

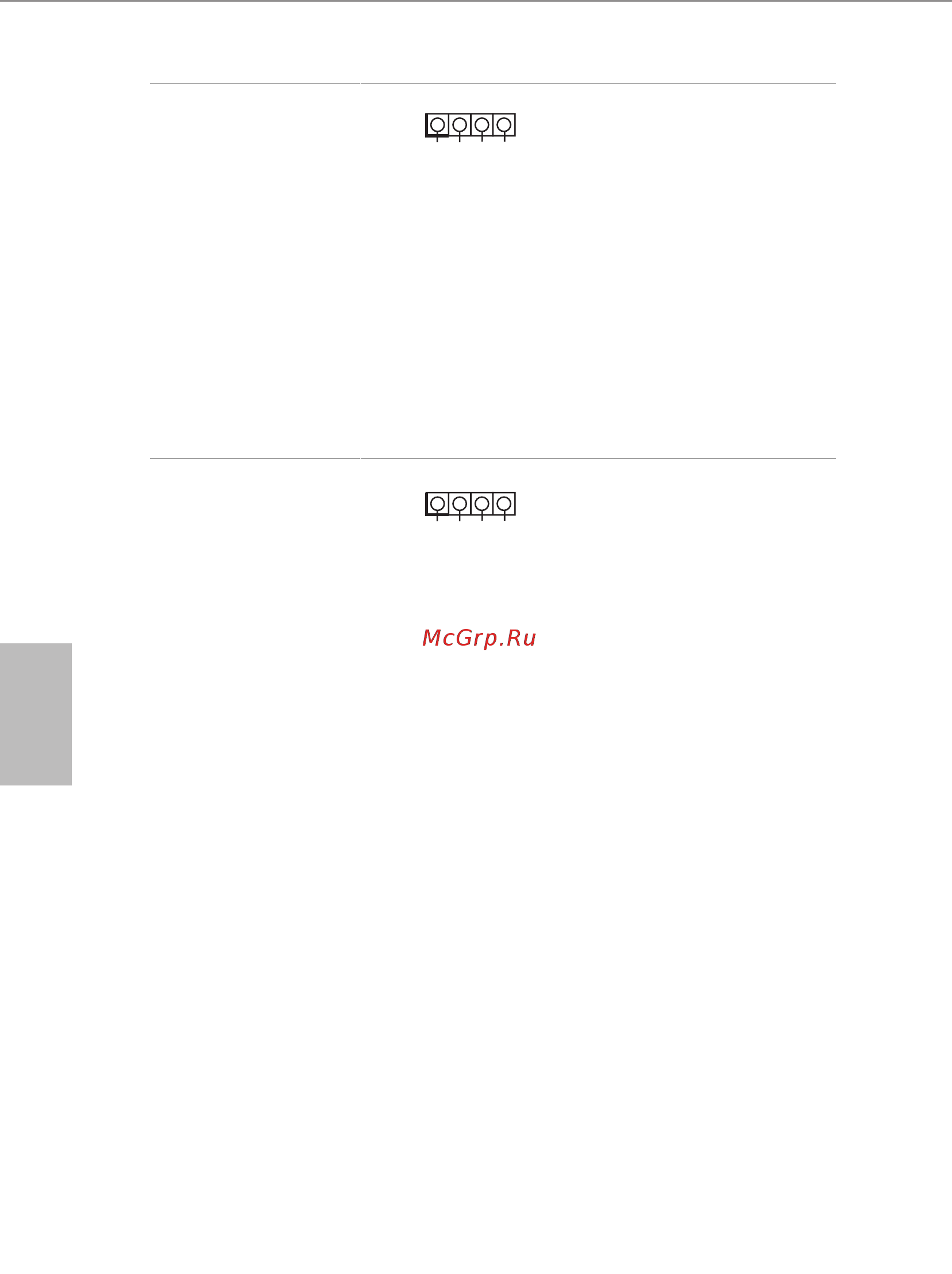

Cabeçote de LED RGB
(RGB_HEADER1 de 4
pinos)
(ver p.1, N.º 5)
Cabeçote RGB LED é usado para
conectar o cabo de extensão
de LED RGB que permite aos
usuários escolher entre vários efei-
tos de iluminação LED.
Atenção: Nunca instale o cabo
RGB LED na orientação errada;
caso contrário, o cabo pode ser
danicado.
*Consulte a página 39 para mais
instruções sobre estes dois ca-
beçotes.
Cabeçote de LED FAN
AMD
(AMD_FAN_LED1 de 4
pinos)
(ver p.1, N.º 6)
Cabeçote de LED FAN AMD é
usado para conectar o cabo de
extensão de LED RGB que vem
com dissipador de calor AMD.
A conexão de cabo permite aos
usuários escolher entre vários efei-
tos de iluminação de LED.
Atenção:
Nunca instale o cabo
FAN LED na orientação errada;
caso contrário, o cabo pode ser
danicado.
12V G R B
1
12V G R B
1
