ASRock A320M Pro4 R2.0 [51/183] Deutsch
![ASRock A320M Pro4 R2.0 [51/183] Deutsch](/views2/1691313/page51/bg33.png)
X370M Pro4 R2.0
AB350M Pro4 R2.0
A320M Pro4 R2.0
49
Deutsch

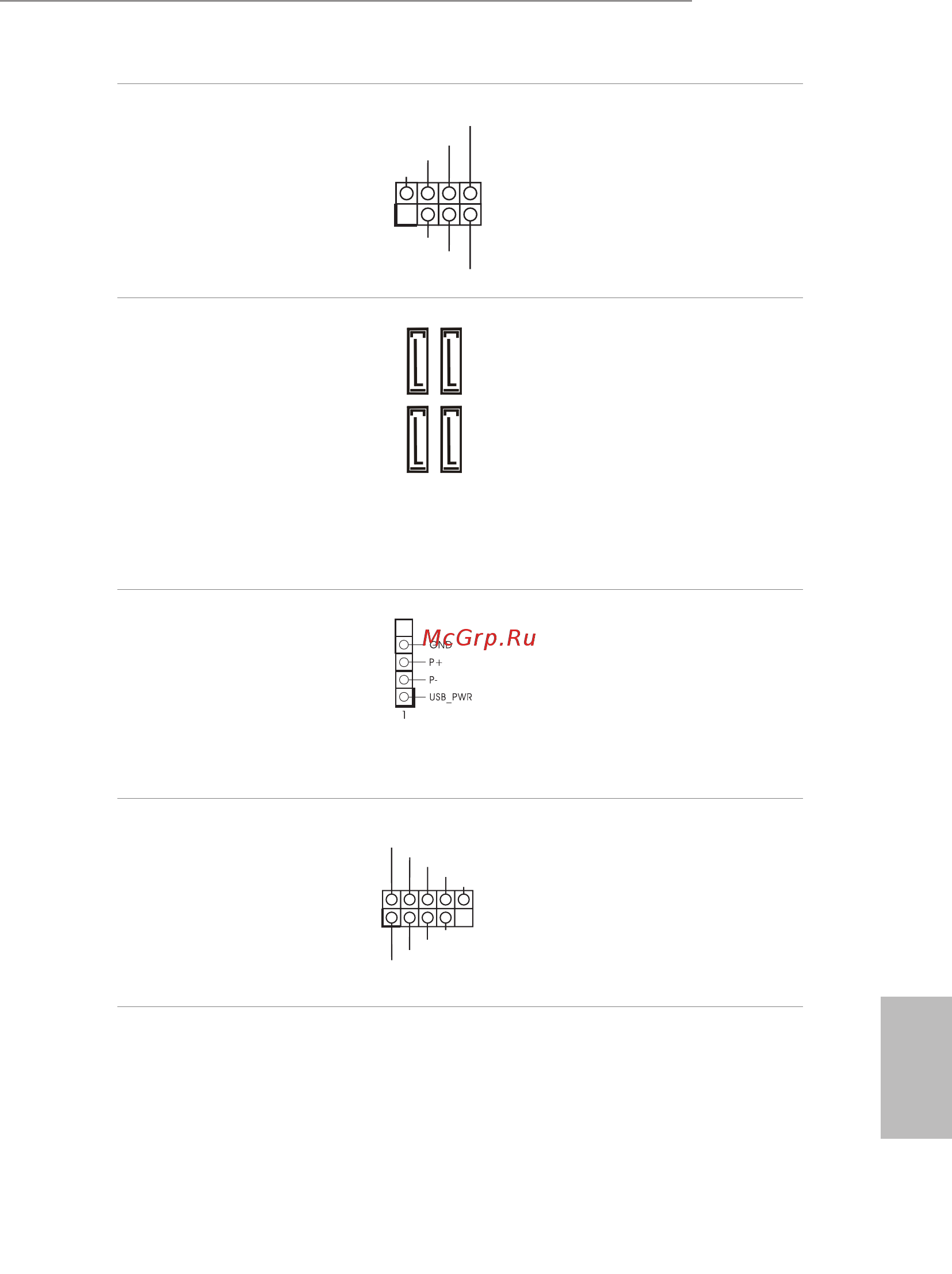

Betrieb-LED- und
Lautsprecher-Stileiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 15)
Bitte verbinden Sie die Betrieb-
LED des Gehäuses und den
Gehäuselautsprecher mit dieser
Stileiste.
Serial-ATA-III-Anschlüsse
(SATA3_1:
siehe S. 1, Nr. 13)
(SATA3_2:
siehe S. 1, Nr. 12)
(SATA3_3:
siehe S. 1, Nr. 10)
(SATA3_4:
siehe S. 1, Nr. 11)
Diese vier SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungsgeschwi
ndigkeit bis 6,0 Gb/s.
* M2_2, und SATA3_3 nutzen
Lanes gemeinsam. Wenn
einer von ihnen benutzt wird,
wird der andere deaktiviert.
AMD-LED-Lüer-USB-
Stileiste
(nur beim X370M Pro4
R2.0 / AB350M Pro4 R2.0)
(4-polig, USB_5)
(siehe S. 1, Nr. 9)
Diese Stileiste dient der
Verbindung des USB-
Anschlusses am AMD-SR3-
Kühlkörper.
USB 2.0-Stileisten
(9-polig, USB_2_3)
(siehe S. 1, Nr. 17)
(9-polig, USB_2_4)
(siehe S. 1, Nr. 18)
Es gibt zwei Stileisten an
diesem Motherboard. Jede
USB 2.0-Stileiste kann zwei
Ports unterstützen.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_3
SATA3_4
SATA3_1
SATA3_2
