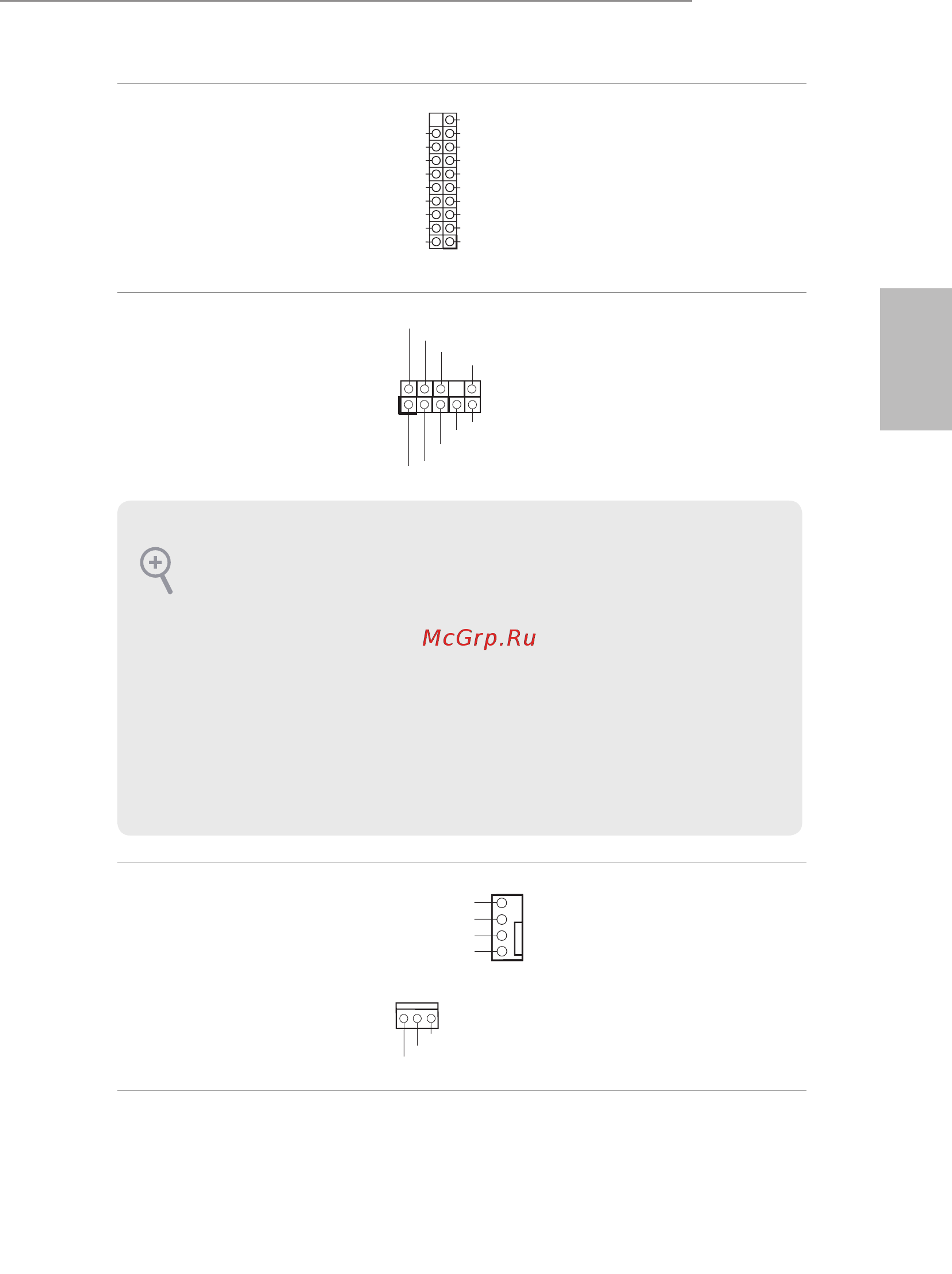

X370M Pro4 R2.0
AB350M Pro4 R2.0
A320M Pro4 R2.0
171
繁體中文
GND
FAN_VOLTAGE
FAN_SPEED
GND
FAN_VOLTAGE
CHA_FAN_SPEE D
FAN_SPEED_CONTROL
USB 3.1 Gen1 排針
(19-pin USB3_3_4)
（請參閱第 1 頁，編號 8）
此主機板上有一個排針。各
USB 3.1 Gen1 排針皆可支援兩
個連接埠。
前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，編號 22）
本排針適用於連接音訊裝置
至前面板音訊。
機殼風扇接頭
(4-pin CHA_FAN1)
（請參閱第 1 頁，編號 23）
(3-pin CHA_FAN2)
（請參閱第 1 頁，編號 16）
請將風扇纜線連接至風扇接
頭，並比對黑線及接地針腳。
J _SENSE
O UT2_L
1
M IC_RET
P RESENCE#
GND
O UT2_R
M IC2_R
M IC2_L
OUT_RET
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SST X+
GND
IntA_PB_SST X-
IntA_PB_SSR X+
IntA_PB_SSR X-
VbusVbus
Vbus
IntA_PA_ SSRX-
IntA_PA_ SSRX+
GND
IntA_PA_ SSTX-
IntA_PA_ SSTX+
GND
IntA_PA_ D-
IntA_PA_ D+
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支
援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’97 音訊面板
上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整
「錄音音量」。
