Руководство пользователя DS-42-WG/42-IWG
www.symanitron.ru 5
2.2. Крепление DS-42-WG/42-IWG на стену
Каждый DS-42-WG/42-IWG имеет еще один способ крепления. Панель настенного
крепления можно найти в комплекте. Следующие шаги показывают, как закрепить DS-42-
WG/42-IWG на стену:

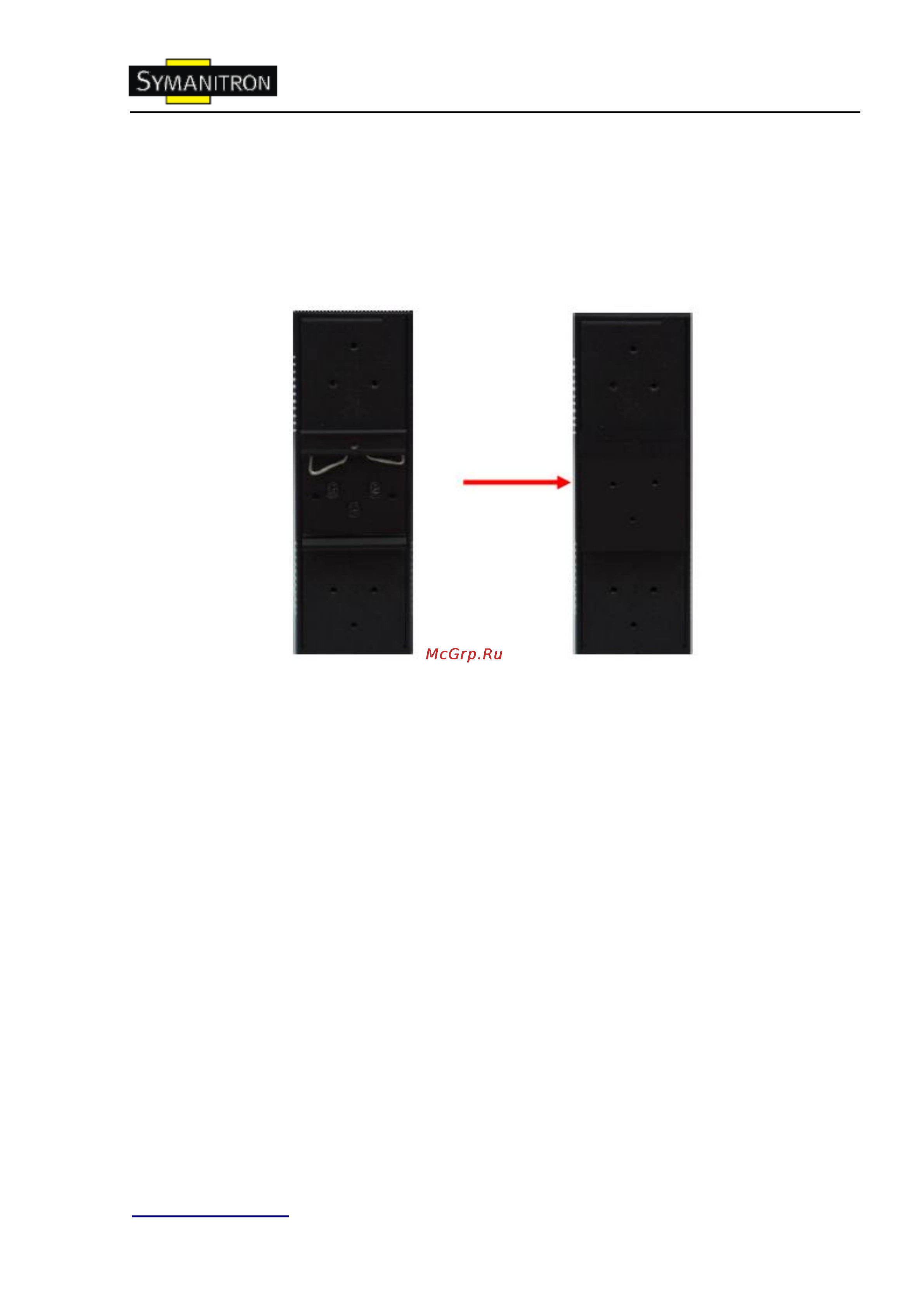

Шаг 1: Снимите крепление DIN-рейки

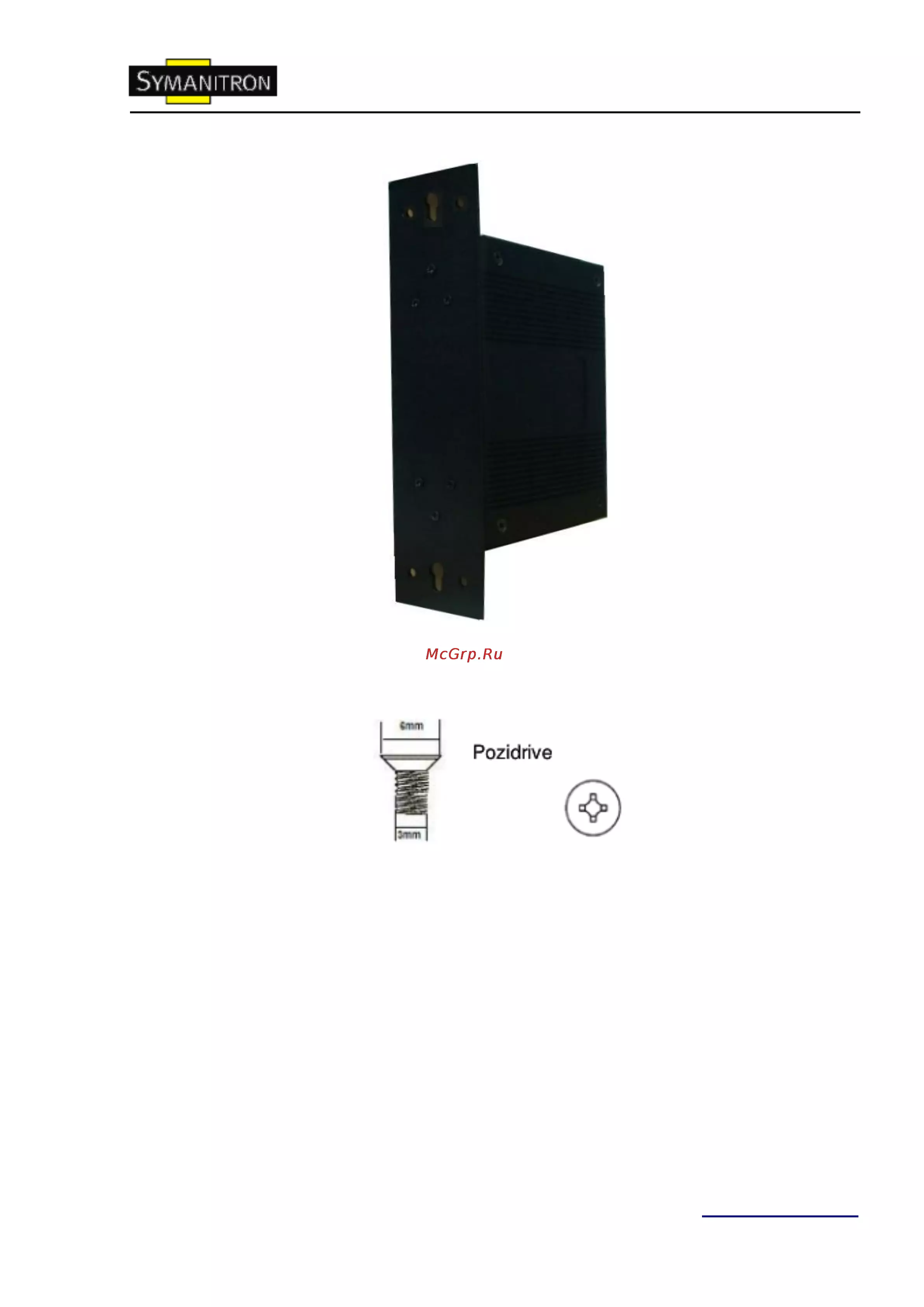

Шаг 2: Прикрепите к панели настенного крепления, используя 6 шурупов из
упаковки. Так же, как показано на рисунке:
