ASRock N68-GE3 UCC Motherboard

PortuguêsPortuguês

Português

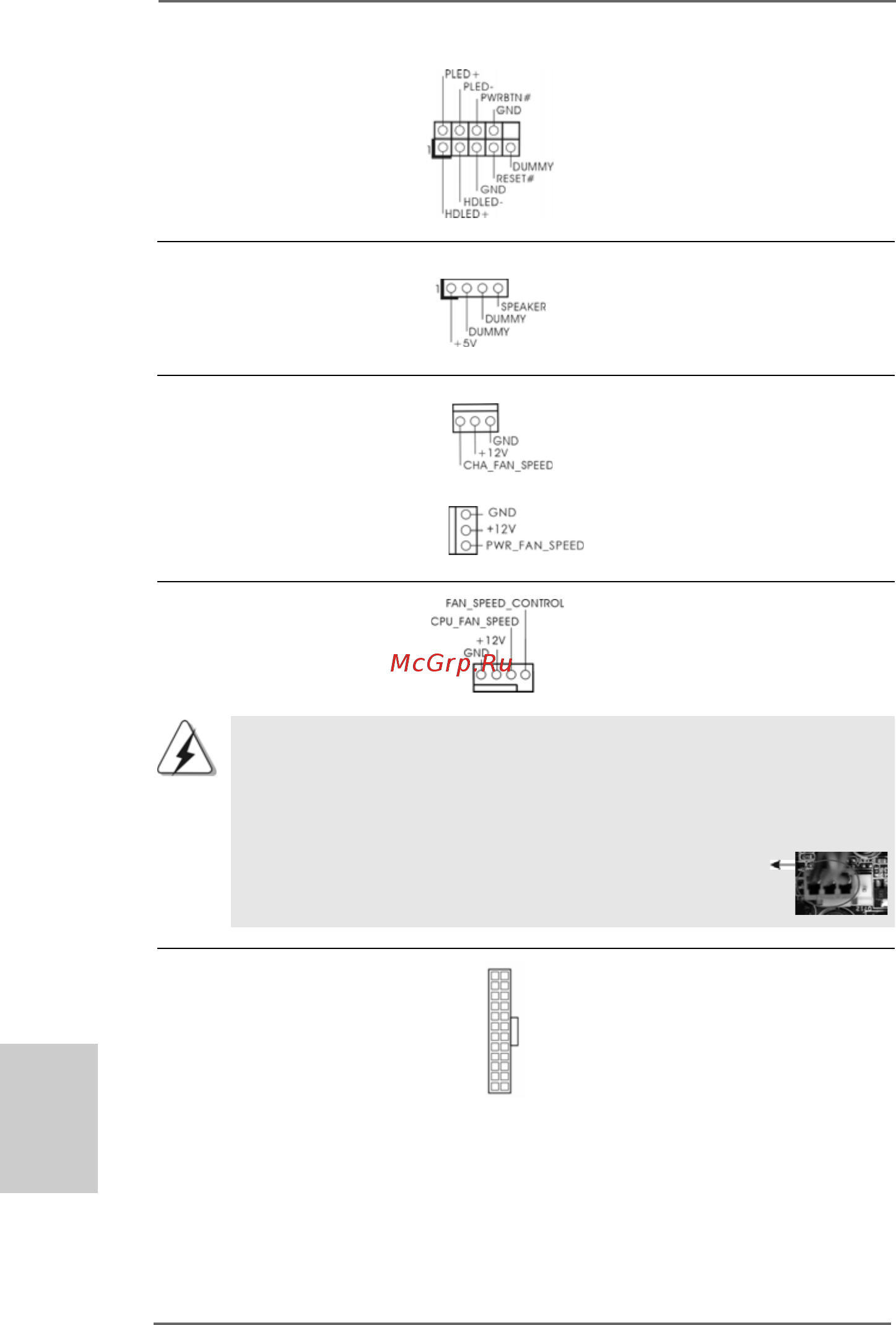

Conector do sistema no Este conector acomoda

painel diversas funções de

(PANEL1 de 9 pinos) sistema no painel frontal.

(veja a folha 2, No. 21)

Conector do ventilador da Ligue o cabo do ventilador da

CPU CPU, coincidindo o fio preto com

(CPU_FAN1 de 4 pinos) o pino de aterramento.

(veja a folha 2, No. 6)

Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU

(Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar

mesmo sem a função de controlo de velocidade da ventoinha. Se pretender

ligar uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU

nesta placa-mãe, por favor, ligue-a aos pinos 1-3.

Instalação de Ventoinha de 3 pinos

Pinos 1-3 ligados

Conector do alto-falante Ligue o alto-falante do chassi

do chassi neste conector.

(SPEAKER1 de 4 pinos)

(veja a folha 2, No. 20)

Conector do ventilador do Ligue o cabo do ventilador neste

chassis e energia conector, coincidindo o fio preto

(CHA_FAN1 de 3 pinos) com o pino de aterramento.

(veja a folha 2, No. 22)

(PWR_FAN1 de 3 pinos)

(veja a folha 2, No. 26)

Conector de força do ATX Ligue a fonte de alimentação

(ATXPWR1 de 24 pinos) ATX neste conector.

(veja a folha 2, No. 9)

1 2 3 4
