ASRock N68-GE3 UCC Motherboard

Aunque esta placa base proporciona compatibilidad para un ventilador

(silencioso) de procesador de 4 contactos, el ventilador de procesador de 3

contactos seguirá funcionando correctamente incluso sin la función de control

de velocidad del ventilador. Si pretende enchufar el ventilador de procesador

de 3 contactos en el conector del ventilador de procesador de esta placa base,

conéctelo al contacto 1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

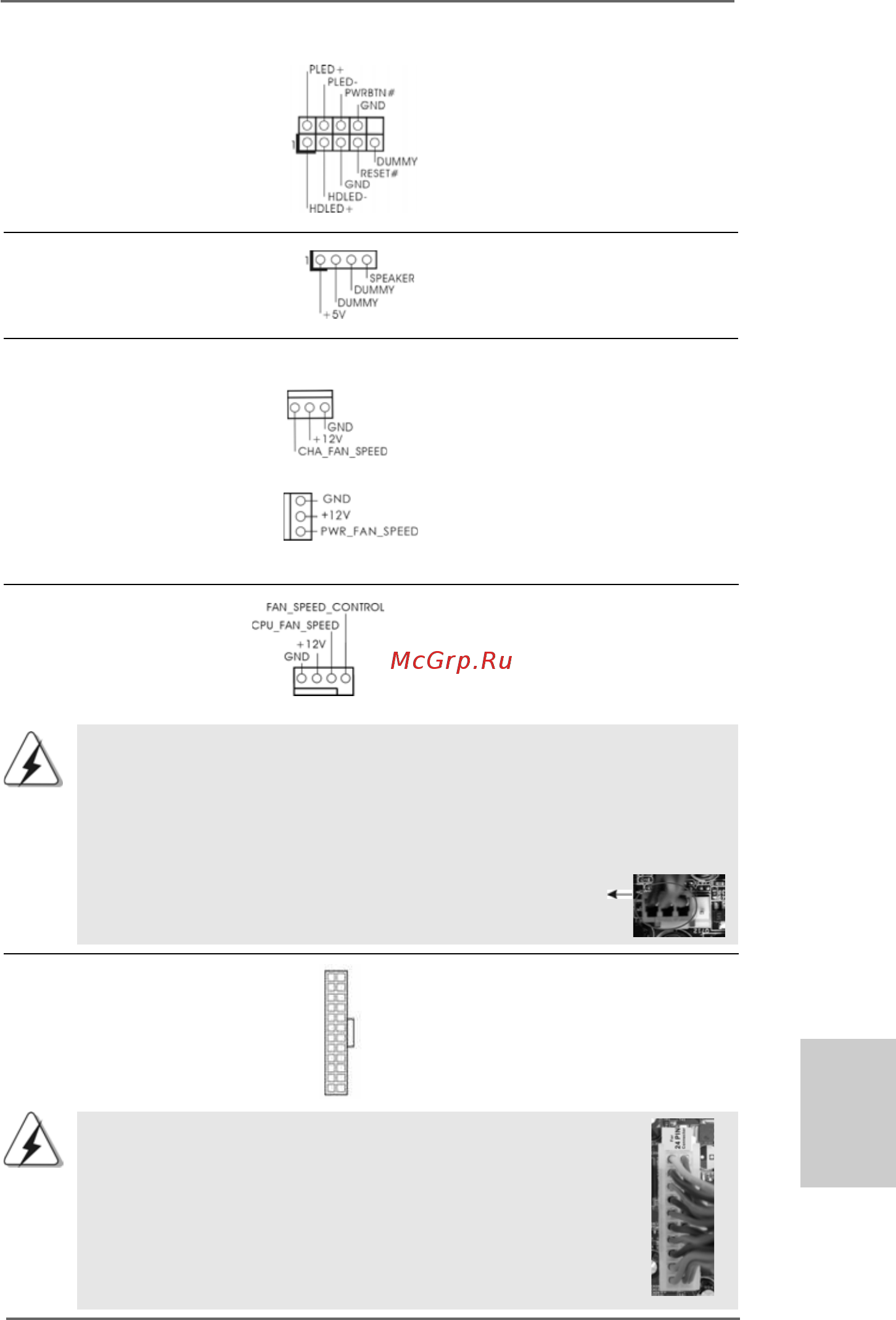

Conector del ventilador Conecte el cable del ventilador

de la CPU de la CPU a este conector y

(4-pin CPU_FAN1) haga coincidir el cable negro

(vea p.2, No. 6) con el conector de tierra.

Conector del Panel del Este conector acomoda varias

systema funciones de panel frontal del

(9-pin PANEL1) systema.

(vea p.2, No. 21)

Cabezal del altavoz del chasis Conecte el altavoz del chasis a

(4-pin SPEAKER1) su cabezal.

(vea p.2, No. 20)

EspañolEspañol

Español

Por favor, conecte los cables del

ventilador a los conectores de

ventilador, haciendo coincidir el

cable negro con la patilla de

masa.

Conectores de ventilador de chasis

y alimentación

(3-pin CHA_FAN1)

(vea p.2, N. 22)

(3-pin PWR_FAN1)

(vea p.2, N. 26)

Cabezal de alimentación ATX Conecte la fuente de

(24-pin ATXPWR1) alimentación ATX a su cabezal.

(vea p.2, No. 9)

Instalación de una Fuente de Alimentación ATX de 20 Pins

A pesar de que esta placa base incluye in conector de

alimentación ATX de 24 pins, ésta puede funcionar incluso

si utiliza una fuente de alimentación ATX de 20 pins tradicional.

Para usar una fuente de alimentación ATX de 20 pins, por favor,

conecte su fuente de alimentación usando los Pins 1 y 13.

1 2 3 4
