1.3 Einstellung der Jumper1.3 Einstellung der Jumper

1.3 Einstellung der Jumper

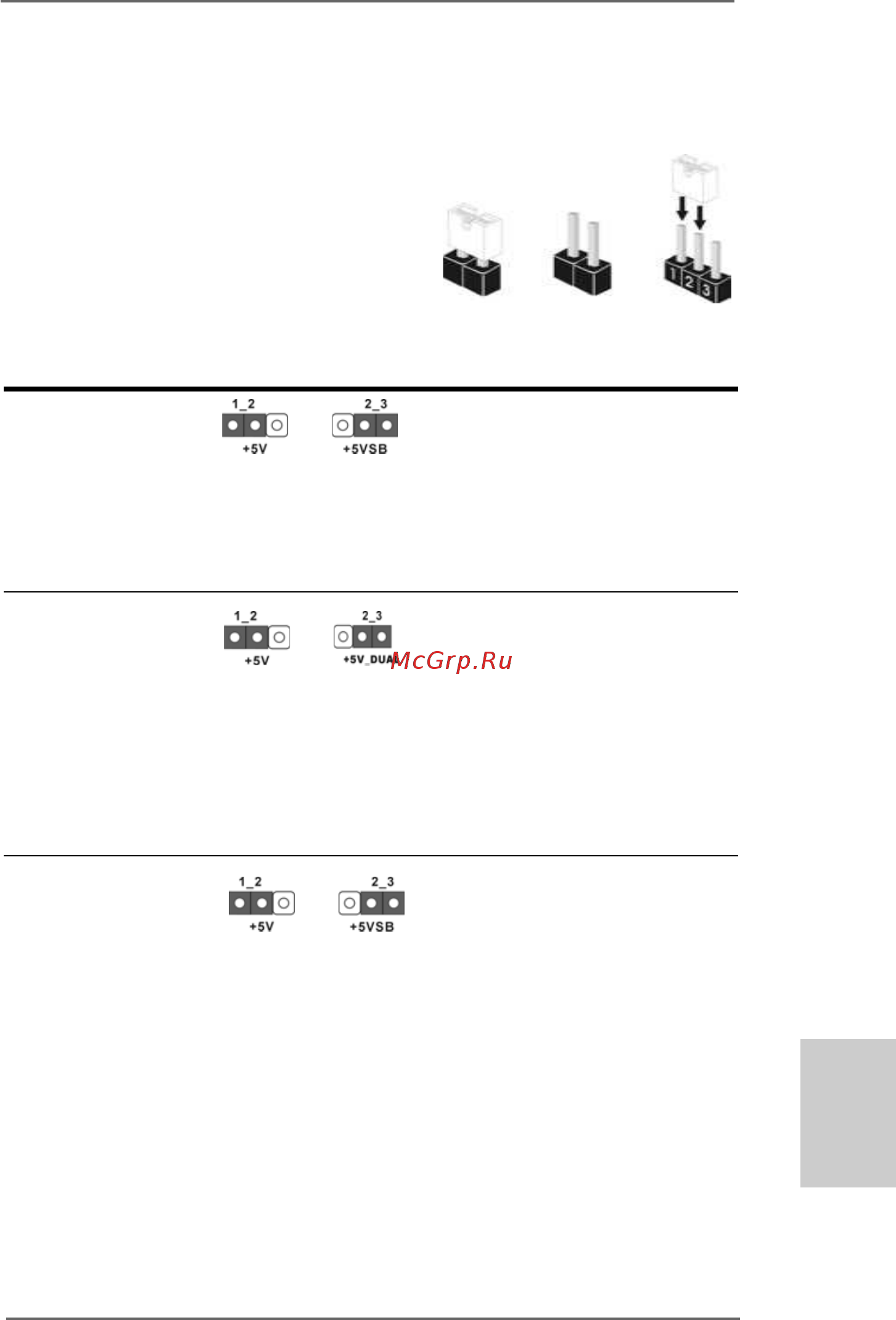

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 “gebrückt” sind,

bzw. es befindet sich eine Jumper-Kappe

auf diesen beiden Pins.

Jumper Einstellun

PS2_USB_PW1 Überbrücken Sie Pin2, Pin3, um

(siehe S.2, No. 1) +5VSB (Standby) zu setzen

und die PS/2 oder USB23-

Weckfunktionen zu aktivieren.

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

USB_PW2 Überbrücken Sie Pin2, Pin3, um

(siehe S.2, No. 2) +5V_DUAL zu setzen und die

USB01-Weckfunktionen zu

aktivieren.

Hinweis: Um +5V_DUAL nutzen zu können, muss das Netzteil auf dieser Leitung

2A oder mehr leisten können. Wenn Sie +5V_DUAL auswahlen, konnen

USB-Gerate das System aus dem S3-Zustand (Suspend to RAM)

aufwecken.

USB_PW3 Überbrücken Sie Pin2, Pin3, um

(siehe S.2, No. 23) +5VSB (Standby) zu setzen

und die USB4_5/6_7/8_9-

Weckfunktionen zu aktivieren.

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

Gebrückt Offen
