ASRock M3A UCC Motherboard

DeutschDeutsch

Deutsch

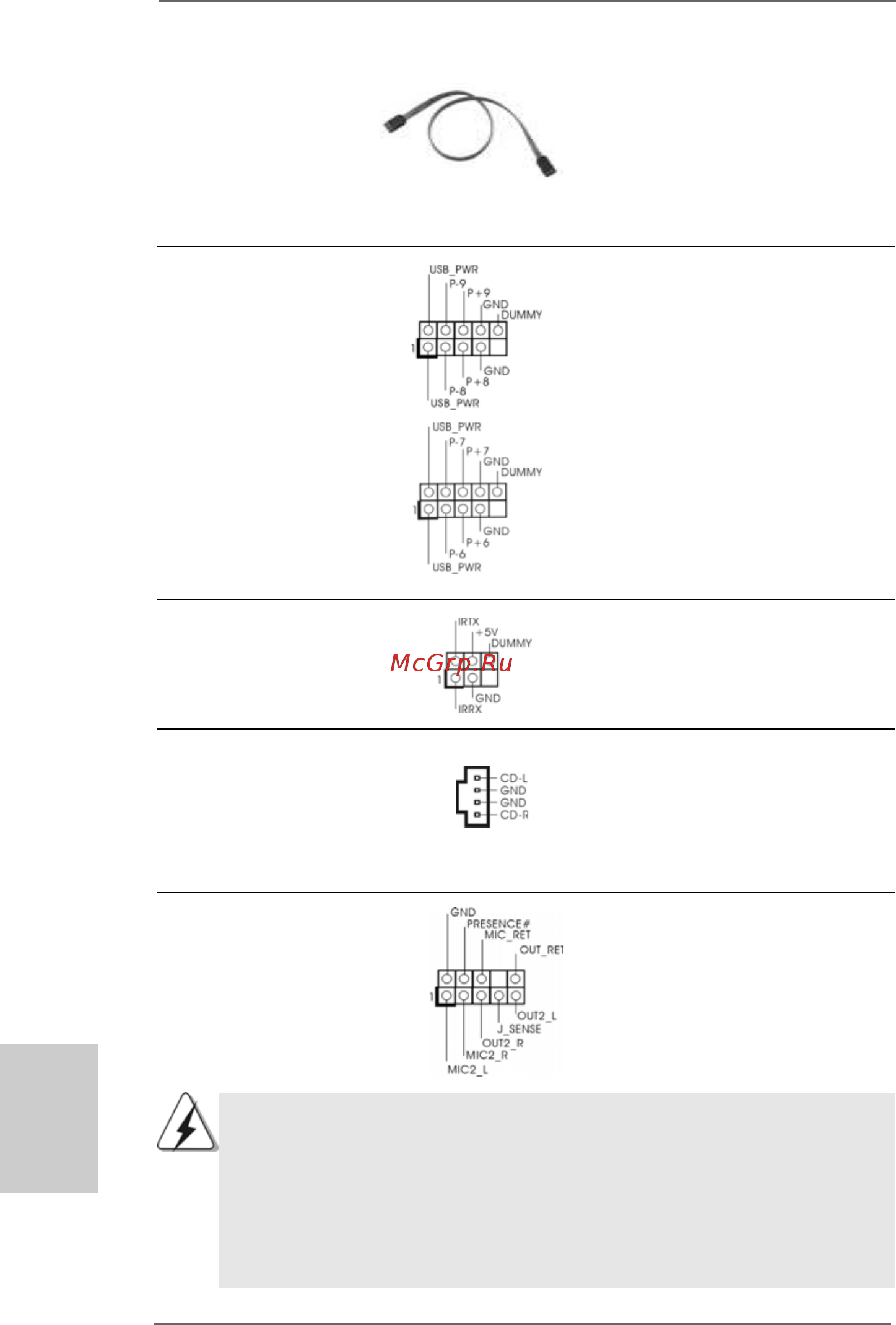

USB 2.0-Header Zusätzlich zu den sechs

(9-pol. USB8_9) üblichen USB 2.0-Ports an den

(siehe S.2 - No. 16) I/O-Anschlüssen befinden sich

zwei USB 2.0-Anschlussleisten

am Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

(9-pol. USB6_7) USB 2.0-Ports unterstützt.

(siehe S.2 - No. 15)

Anschluss für Audio auf Dieses Interface zu einem

der Gehäusevorderseite Audio-Panel auf der Vorderseite

(9-Pin HD_AUDIO1) Ihres Gehäuses, ermöglicht

(siehe S.2, No. 23) Ihnen eine bequeme

Kontrolle über Audio-Geräte.

Interne Audio-Anschlüsse Diese ermöglichen Ihnen Stereo-

(4-Pin CD1) Signalquellen, wie z. B. CD-ROM,

(CD1: siehe S.2, No. 30) DVD-ROM, TV-Tuner oder

MPEG-Karten mit Ihrem System

zu verbinden.

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1) optionales, drahtloses Sende-

(siehe S.2 - No. 31) und Empfangs-Infrarotmodul.

CD1

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

Beachten Sie bei der Installation im System die Anweisungen in unserem

Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

Serial ATA- (SATA-) SJedes Ende des SATA

Datenkabel Datenkabels kann an die SATA

(Option) / SATAII Festplatte oder das

SATAII Verbindungsstück auf

dieser Hauptplatine

angeschlossen werden.
