ASRock M3A UCC Motherboard

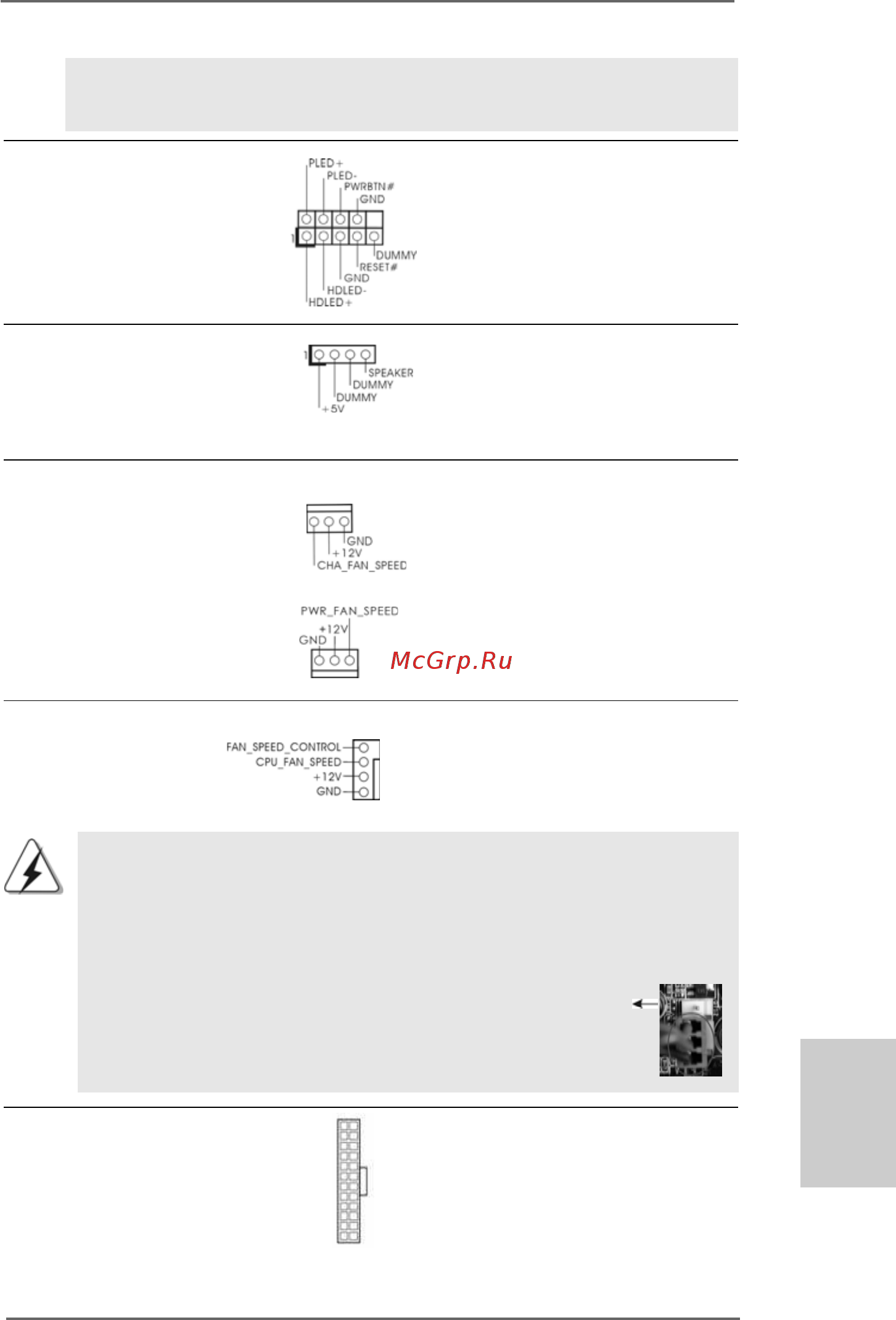

Connecteur pour panneau Ce connecteur offre plusieurs

(PANEL1 br. 9) fonctions système en façade.

(voir p.2 fig. 18)

ranran

ran

çaisçais

çais

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

n’avez pas besoin de les connecter pour le panneau audio AC’97.

ien que cette carte mère offre un support de (Ventilateur silencieux)

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien

fonctionner même sans la fonction de commande de vitesse du ventilateur.

Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au

connecteur du ventilateur de CPU sur cette carte mère, veuillez le

connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

Connecteur pour châssis et ventilateur

(CHA_FAN1 br. 3)

(voir p.2 No. 21)

(PWR_FAN1 br. 3)

(voir p.2 No. 29)

Branchez les câbles du

ventilateur aux connecteurs pour

ventilateur et faites correspondre

le fil noir à la broche de terre.

Connecteur pour ventilateur Veuillez connecter un câble de

CPU ventilateur d’UC sur ce

(CPU_FAN1 br. 4) connecteur et brancher le fil noir

(voir p.2 fig. 33) sur la broche de terre.

Connecteur du haut-parleur Veuillez connecter le haut-

du châssis parleur de châssis sur ce

(SPEAKER1 br. 4) connecteur.

(voir p.2 fig. 20)

Connecteur d’alimentation ATX Veuillez connecter une unité

(ATXPWR1 br. 24) d’alimentation ATX sur ce

(voir p.2 fig. 7) connecteur.
