ASRock M3A770DE Motherboard

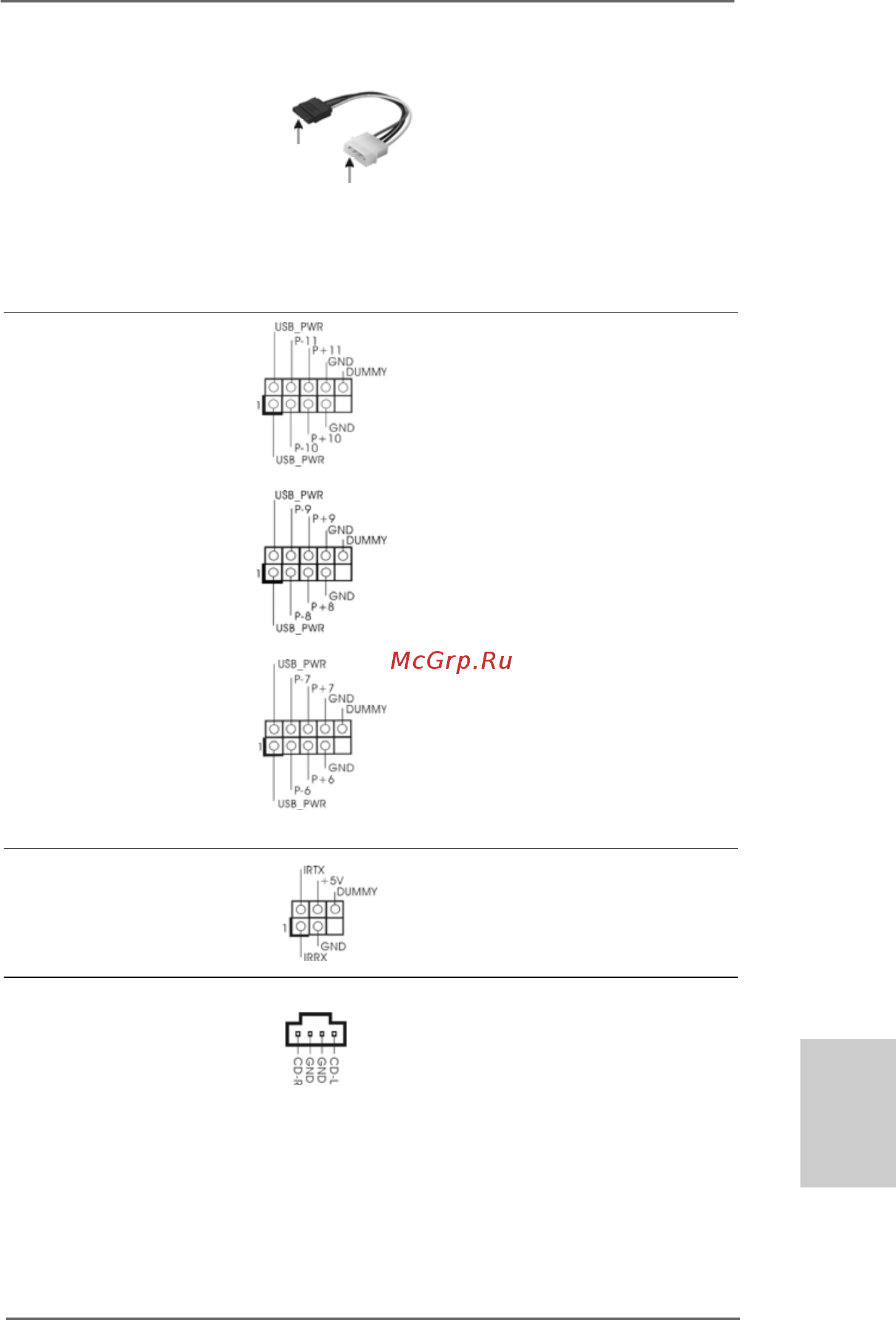

Interne Audio-Anschlüsse Diese ermöglichen Ihnen Stereo-

(4-Pin CD1) Signalquellen, wie z. B. CD-ROM,

(CD1: siehe S.2, No. 28) DVD-ROM, TV-Tuner oder

MPEG-Karten mit Ihrem System

zu verbinden.

CD1

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1) optionales, drahtloses Sende-

(siehe S.2 - No. 24) und Empfangs-Infrarotmodul.

Verbindung zum

Netzteil

Verbindung zum

SATA-HDD-Stromanschluss

Serial ATA- (SATA-) Verbinden Sie das schwarze

Stromversorgungskabel Ende des SATA-Netzkabels mit

(Option) dem Netzanschluss am

Laufwerk. Verbinden Sie dann

das weiße Ende des SATA-

Stromversorgungskabels mit

dem Stromanschluss des

Netzteils.

USB 2.0-Header Zusätzlich zu den vier

(9-pol. USB10_11) üblichen USB 2.0-Ports an den

(siehe S.2 - No. 21) I/O-Anschlüssen befinden sich

drei USB 2.0-Anschlussleisten

am Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

(9-pol. USB8_9) USB 2.0-Ports unterstützt.

(siehe S.2 - No. 19)

(9-pol. USB6_7)

(siehe S.2 - No. 20)

rial ATA

hlüsse

erne SATA-

stplatten. Die

Schnittstelle

ngsrate bis
