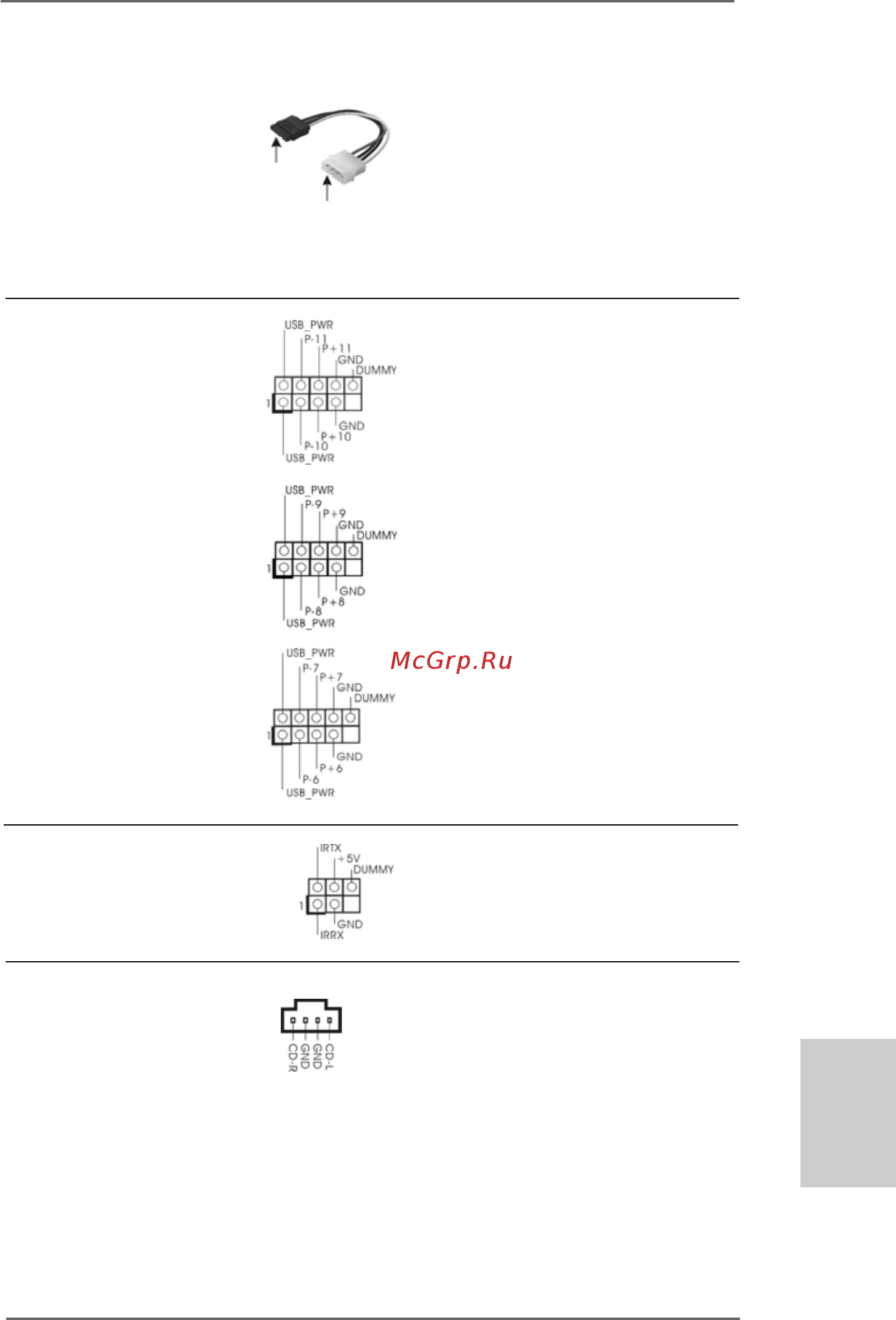

ASRock M3A770DE Motherboard

Connettere al gruppo

di alimentazione

Connettere all’ailmentazione

dei dischi SATA

Cavo d’alimentazione Collegare l’estremità nera de

Serial ATA (SATA) cavo di alimentazione SATA al

(Opzionale) connettore di alimentazione del

drive. Poi connettete l’estremità

bianca del cavo di

alimentazione SATA al

connettore power

dell’alimentatore.

Collettore modulo infrarossi Questo collettore supporta

(5-pin IR1) moduli ad infrarossi optional

(vedi p.2 Nr. 24) per la trasmissione e la

ricezione senza fili.

Collettore USB 2.0 Oltre alle quattro porte USB 2.0

(9-pin USB10_11) predefinite nel pannello I/O, la

(vedi p.2 No. 21) scheda madre dispone di tre

intestazioni USB 2.0. Ciascuna

intestazione USB 2.0 supporta

(9-pin USB8_9) due porte USB 2.0.

(vedi p.2 No. 19)

(9-pin USB6_7)

(vedi p.2 No. 20)

CD1

Connettori audio interni Permettono di ricevere input

(4-pin CD1) stereo audio da fonti di

(CD1: vedi p.2 item 28) suono come CD-ROM, DVD -

ROM,TV tuner, o schede

MPEG.
