ASRock M3A770DE Motherboard

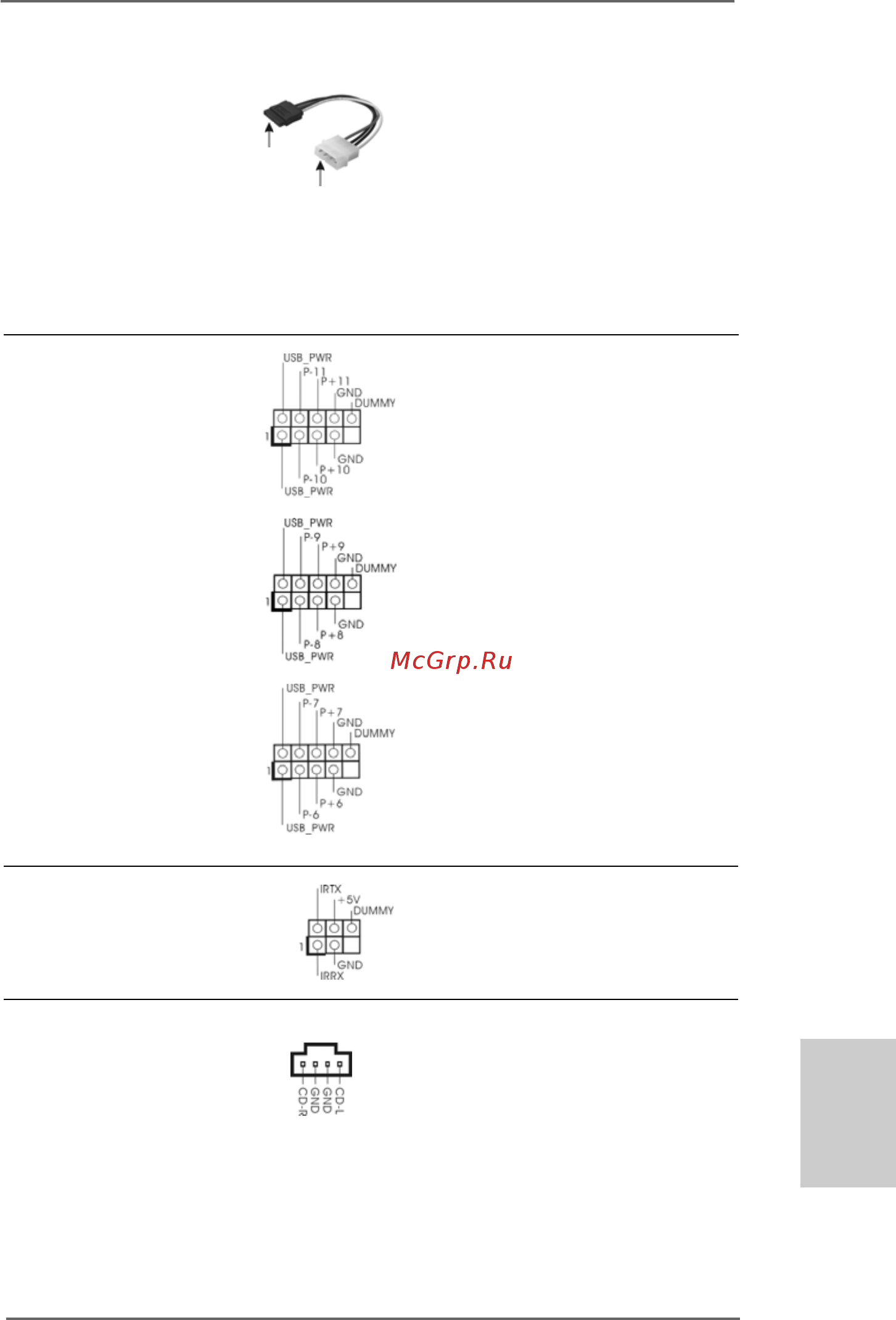

Connecteurs audio internes Ils vous permettent de gérer des

(CD1 br. 4) entrées audio à partir de sources

(CD1: voir p.2 fig. 28) stéréo comme un CD-ROM,

DVD-ROM, un tuner TV ou une

carte MPEG.

CD1

En-tête du module infrarouge Cet en-tête supporte un module

(IR1 br.5) infrarouge optionnel de

(voir p.2 No. 24) transfert et de réception sans

fil.

Cordon d’alimentation Veuillez connecter l’extrémité

Série ATA (SATA) noire du cordon d’alimentation

(en option) SATA sur le connecteur

d’alimentation sur chaque unité.

Connectez ensuite l’extrémité

blanche du cordon d’alimentation

SATA sur le connecteur

d’alimentation de l’unité

d’alimentation électrique.

connecter à l’unité

d’alimentation

électrique

connecter au connecteur

d’alimentation du disque

dur SATA

En-tête USB 2.0 A côté des quatre ports USB

(USB10_11 br.9) 2.0 par défaut sur le panneau

(voir p.2 No. 21) E/S, il y a trois embases USB

2.0 sur cette carte mère.

(USB8_9 br.9) Chaque embase USB 2.0 peut

(voir p.2 No. 19) prendre en charge 2 ports USB

2.0.

(USB6_7 br.9)

(voir p.2 No. 20)
