ASRock M3A790GXH/128M Motherboard
ItalianoItaliano
ItalianoItaliano
Italiano
Lato del Pin1 con la striscia
rossa

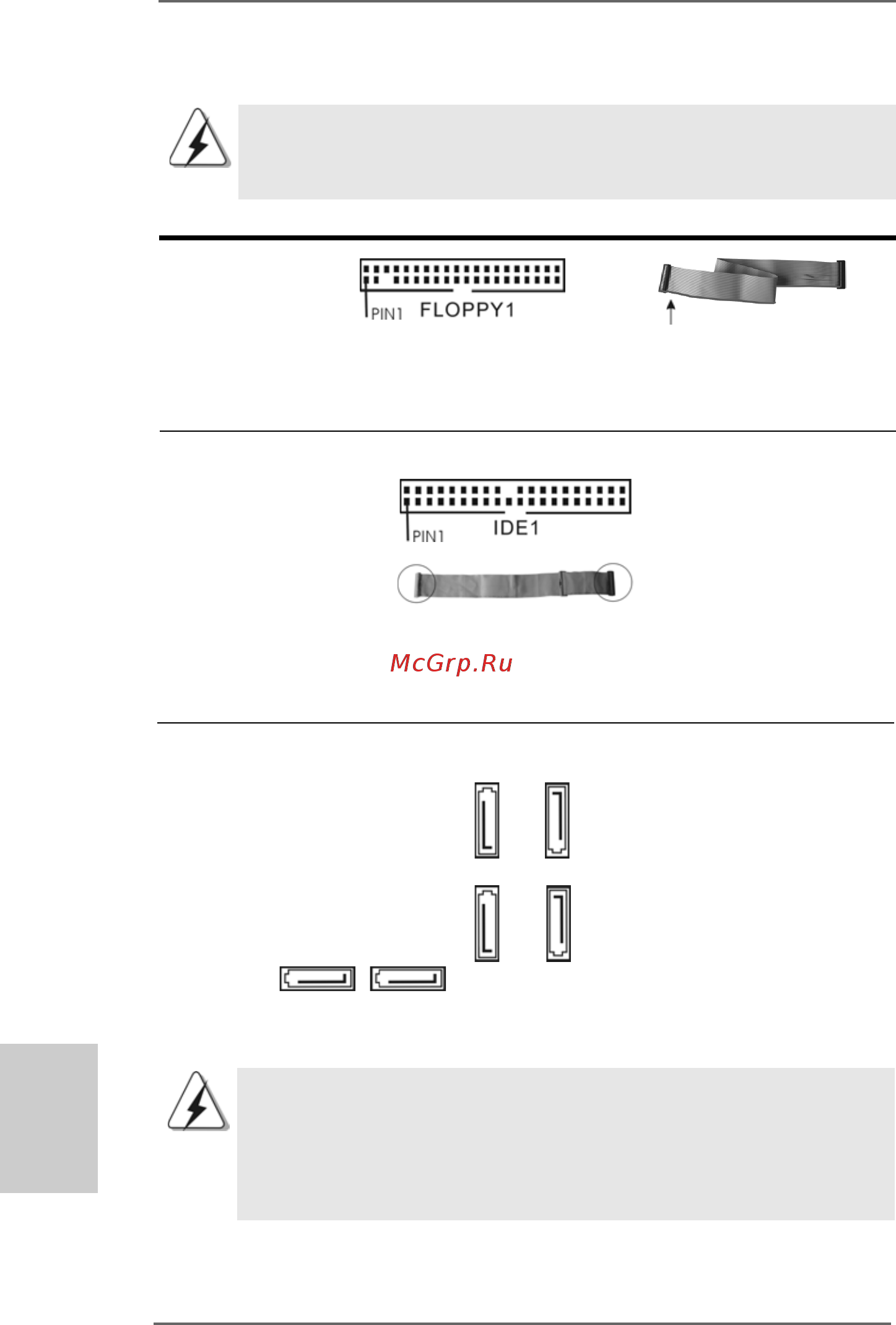

2.8 Connettori2.8 Connettori
2.8 Connettori2.8 Connettori
2.8 Connettori
Connettore IDE primario (blu)
(39-pin IDE1, vedi p.2 Nr. 12)
Connettore blu Connettore nero
alla schedamadre all’hard disk drive
Cavo ATA 66/100/133 a 80 Pin
Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori
dettagli.
Connettori Descrizione dei connettori
Connettore del
Floppy disk
(33-pin FLOPPY1)
(vedi p.2 item 31)
Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1
del connettore.
I connettori NON sono jumpers. NON COLLOCARE i ponticelli sui
connettori. Installando dei cappucci a ponticello sui connettori si
causeranno danni permanenti alla scheda madre!
Connettori Serial ATAII Questi sei connettori Serial
(SATAII_1: vedi p.2 Nr. 17) ATA (SATAII) supportano le
(SATAII_2: vedi p.2 Nr. 18) periferiche di archiviazione
(SATAII_3: vedi p.2 Nr. 20) HD SATA o SATAII per le
(SATAII_4: vedi p.2 Nr. 19) funzioni di archiviazione
(SATAII_5: vedi p.2 Nr. 22) interna. ATAII (SATAII) suppo-
(SATAII_6: vedi p.2 Nr. 23) rtano cavi SATAII per dispositivi
di memoria interni. L’interfaccia
SATAII attuale permette velocità
di trasferimento dati fino a
3.0 Gb/s.
SATAII_6 SATAII_5
SATAII_1 SATAII_2
SATAII_3 SATAII_4
Il connettore SATAII_6 può essere utilizzato per il dispositivo di
memorizzazione interno o essere collegato al connettore di eSATAII al
dispositivo di eSATAII di sostegno. Leggere “Introduzione Dell’Interfaccia Di
SATAII” alla pagina 37 per i particolari circa le procedure di installazione di
eSATAII e di eSATAII.
