ASRock M3A790GXH/128M Motherboard

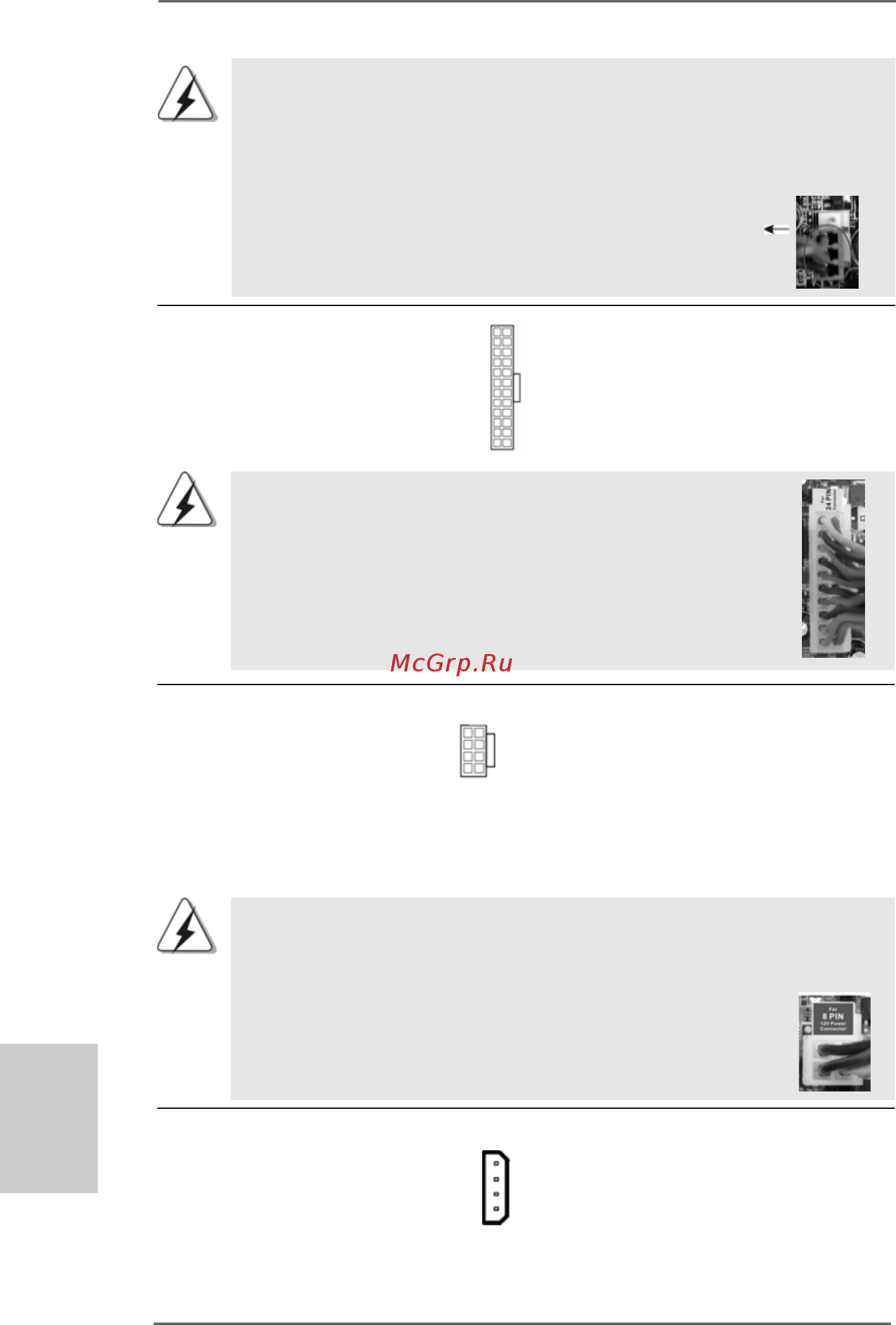

Aunque esta placa base proporciona un conector de energía de 8-pin ATX

12V, puede todavía trabajar si usted adopta un fuente tradicional de energía

de 4-pin ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor

conecte su fuente de energía junto con Pin 1 y Pin 5.

Instalación de Fuente de Energía de 4-Pin ATX 12V

Conector de ATX 12V power Tenga en cuenta que es

(8-pin ATX12V1) necesario conectar este

(vea p.2, No. 1) conector a una toma de corriente

con el enchufe ATX 12V, de

modo que proporcione suficiente

electricidad. De lo contrario no

se podrá encender.

EspañolEspañol

Español

Cabezal de alimentación ATX Conecte la fuente de

(24-pin ATXPWR1) alimentación ATX a su cabezal.

(vea p.2, No. 9)

Aunque esta placa base proporciona compatibilidad para un ventilador

(silencioso) de procesador de 4 contactos, el ventilador de procesador de 3

contactos seguirá funcionando correctamente incluso sin la función de control

de velocidad del ventilador. Si pretende enchufar el ventilador de procesador

de 3 contactos en el conector del ventilador de procesador de esta placa base,

conéctelo al contacto 1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

Instalación de una Fuente de Alimentación ATX de 20 Pins

A pesar de que esta placa base incluye in conector de

alimentación ATX de 24 pins, ésta puede funcionar incluso

si utiliza una fuente de alimentación ATX de 20 pins tradicional.

Para usar una fuente de alimentación ATX de 20 pins, por favor,

conecte su fuente de alimentación usando los Pins 1 y 13.

Conector de alimentaciónSLI/XFIRE

(4-pin SLI/XFIRE_POWER1)

(vea p.2, N. 4)

No es necesario utilizar este

conector. Conéctelo al conector

de alimentación del disco duro

cuando se conecten dos tarjetas

gráficas a esta placa base al

mismo tiempo.

SLI/XFIRE_POWER1
