ASRock ALiveNF6G-GLAN Motherboard

oror

tuguêstuguês

tuguês

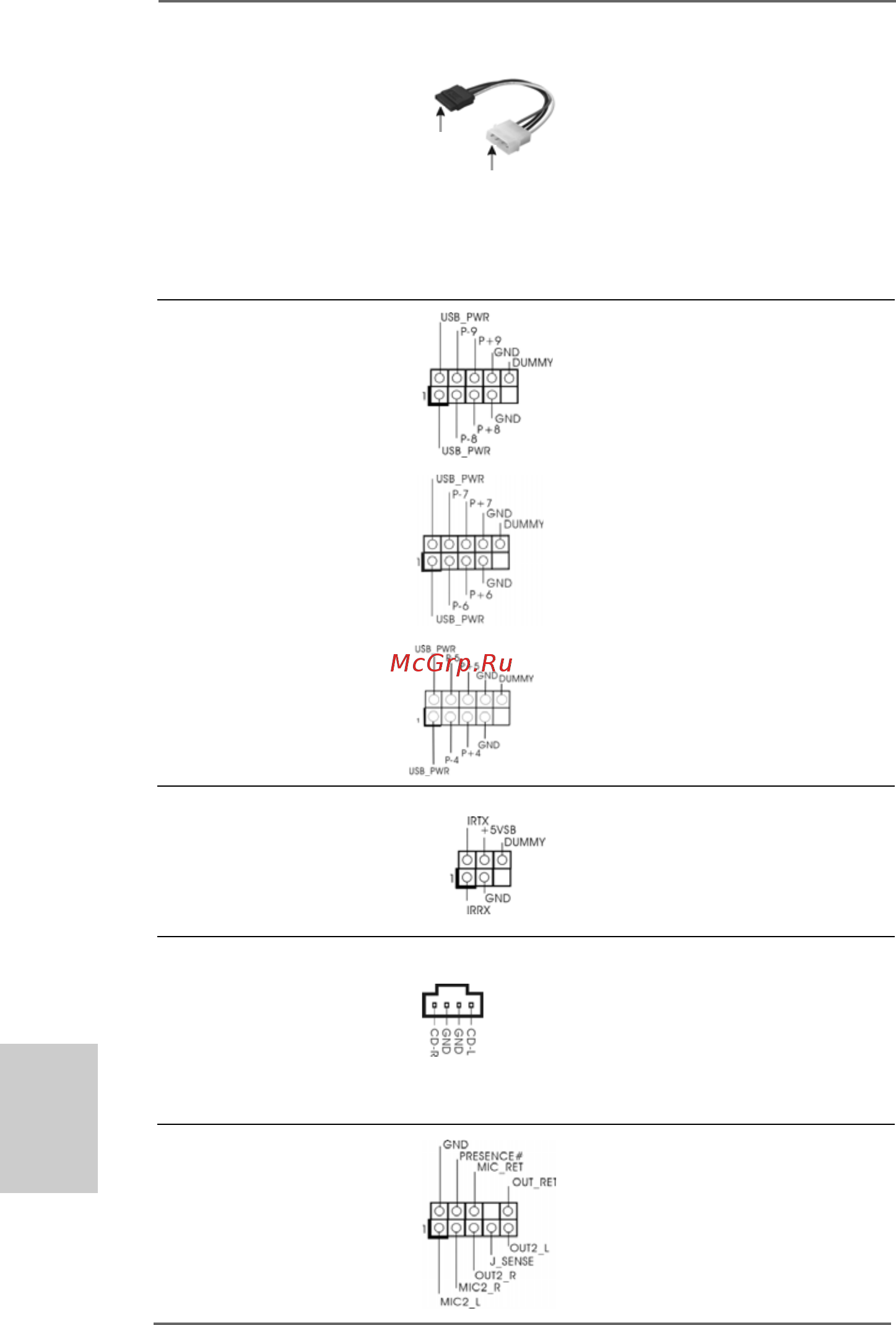

Cabo de Alimentação Conecte a saída de cor preta

ATA (SATA) do cabo de alimentação SATA

(opcional) ao conector de alimentação

em cada acionador. Em

seguida, conecte a saída

branca do cabo de alimentação

SATA ao conector de

alimentação da fonte.

Ligue no conector de

alimentação SATA HDD

Conecte a fonte

CD1

Cabezal USB 2.0 Além das quatro portas USB

(USB8_9 de 9 pinos) 2.0 por defeito no painel de

(veja a folha 2, No. 18) entrada/saída, há três

ligações USB 2.0 nesta placa-

mãe. Cada ligação USB 2.0

pode suportar duas portas USB

(USB6_7 de 9 pinos) 2.0.

(veja a folha 2, No. 16)

(USB4_5 de 9 pinos)

(veja a folha 2, No. 19)

Conector do módulo de Este conector suporta um

infravermelho módulo opcional de

(IR1 de 5 pinos) transmissão sem fio e

(veja a folha 2, No. 8) recepção em infravermelho.

Conectores internos de áudio Estes conectores permitem

(CD1 de 4 pinos) que se receba entrada de

(CD1: veja a floha 2, No. 27) áudio em estéreo de fontes

de áudio como CD-ROM,

DVD-ROM, placa sintonizadora

de TV ou placa MPEG.

Conector Áudio do painel Esta é uma interface para o

frontal cabo de áudio no painel frontal,

(HD_AUDIO1 de 9 pinos) que permite uma conexão e

(veja a folha 2, No. 24) controle convenientes dos

dispositivos de áudio.
