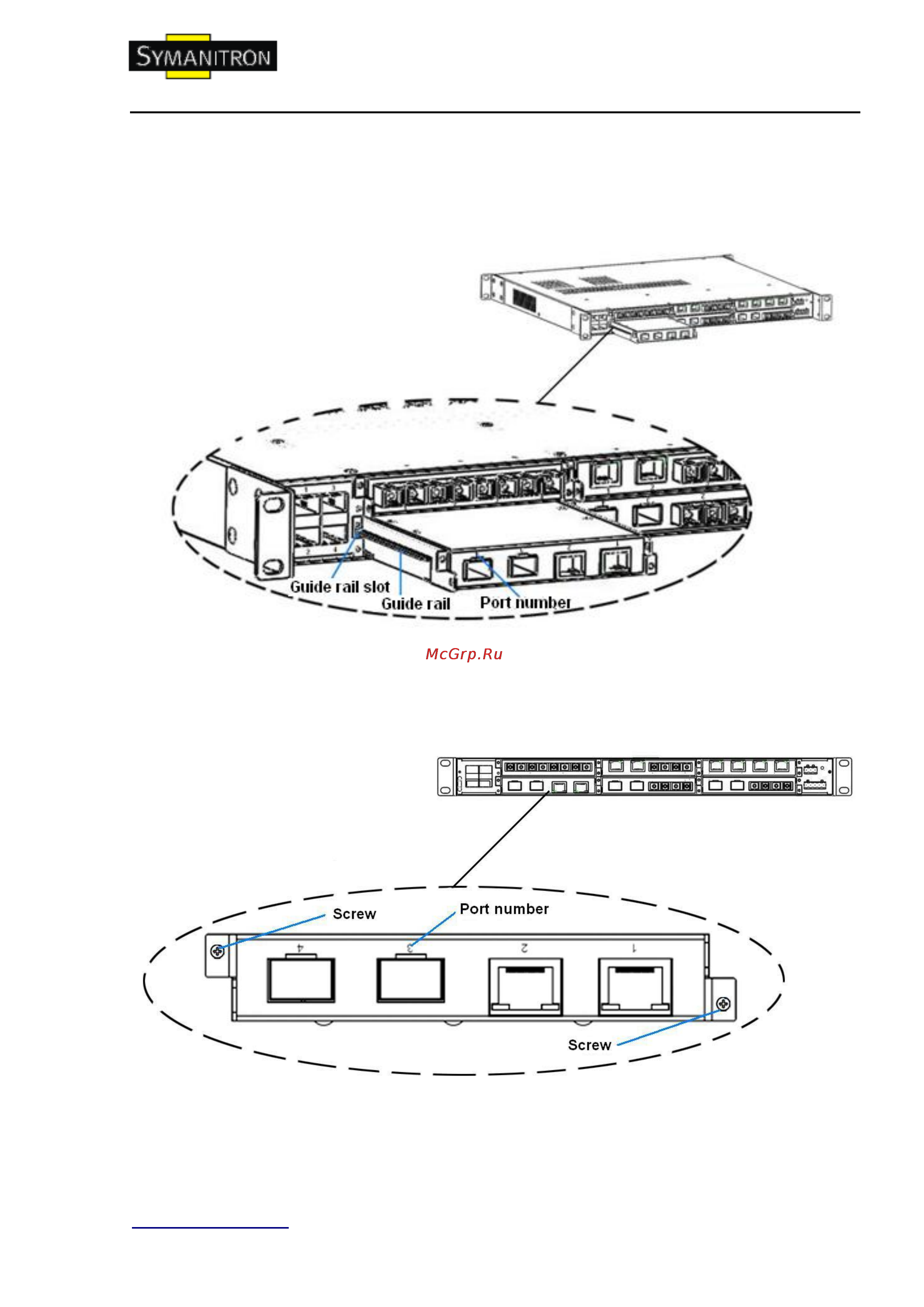

Руководство по эксплуатации STWM2G28SKT-2G28SK-228GKT-228GK
www.symanitron.ru 9
● Установка 0,5U модулей в нижний ряд.
1. Вставьте интерфейсный модуль с перевѐрнутыми номерами портов (1, 2, 3, 4), в
слот на направляющие рельсы. Полностью задвиньте модуль в слот.
Рис. Установка 0,5U модулей в нижний ряд.
2. Закрепите модуль в устройстве при помощи двух винтов (M2.5x5), как показано на
рисунке.
Рис. Крепление 0,5U модулей в нижний ряд.
