Руководство по эксплуатации STWM2G28SKT-2G28SK-228GKT-228GK
www.symanitron.ru 23

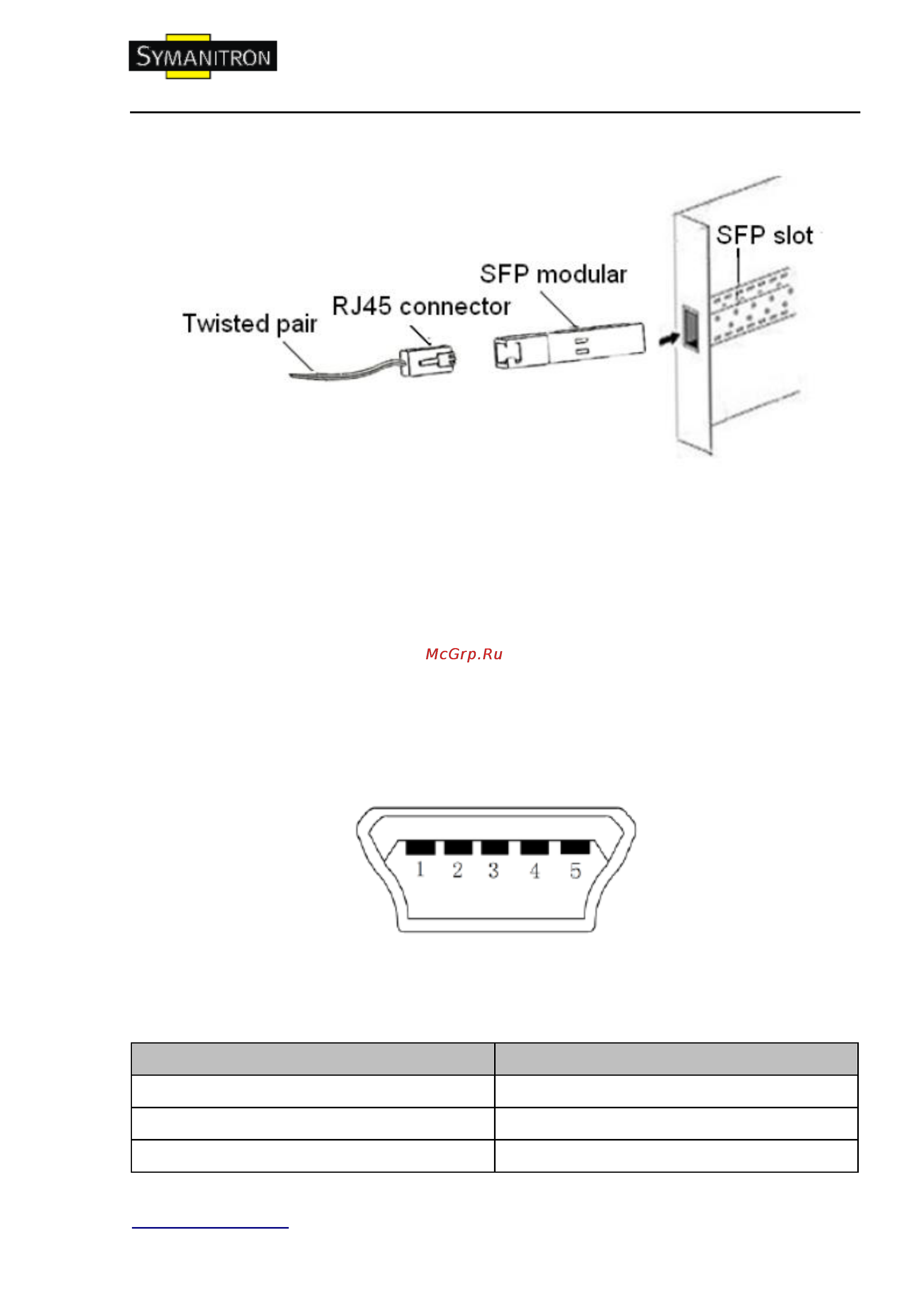

Рис. Использование SFP модуля
6.5. Консоль
Установите драйвер для Mini USB интерфейса на ваш ПК. Драйвер называется “Mini
USB driver.exe”, его можно найти на сопутствующем устройству диске. Подключите USB
кабель к ПК и консольному интерфейсу устройства (кабель должен быть оснащѐн
разъѐмом miniUSB с одной стороны и USB с другой). Запустите HyperTerminal (или
другой эмулятор терминала вроде Putty), он поможет вам подключиться к устройству для
его настройки.
Mini USB коннектор
Mini USB коннектор показан на иллюстрации.
Рис. Mini USB коннектор
Значение контактов в mini USB коннекторе показана в таблице
Контакт mini USB
Определение
1
VBUS
2
D-
3
D+
