Руководство по эксплуатации STWM2G28SKT-2G28SK-228GKT-228GK
26 www.symanitron.ru

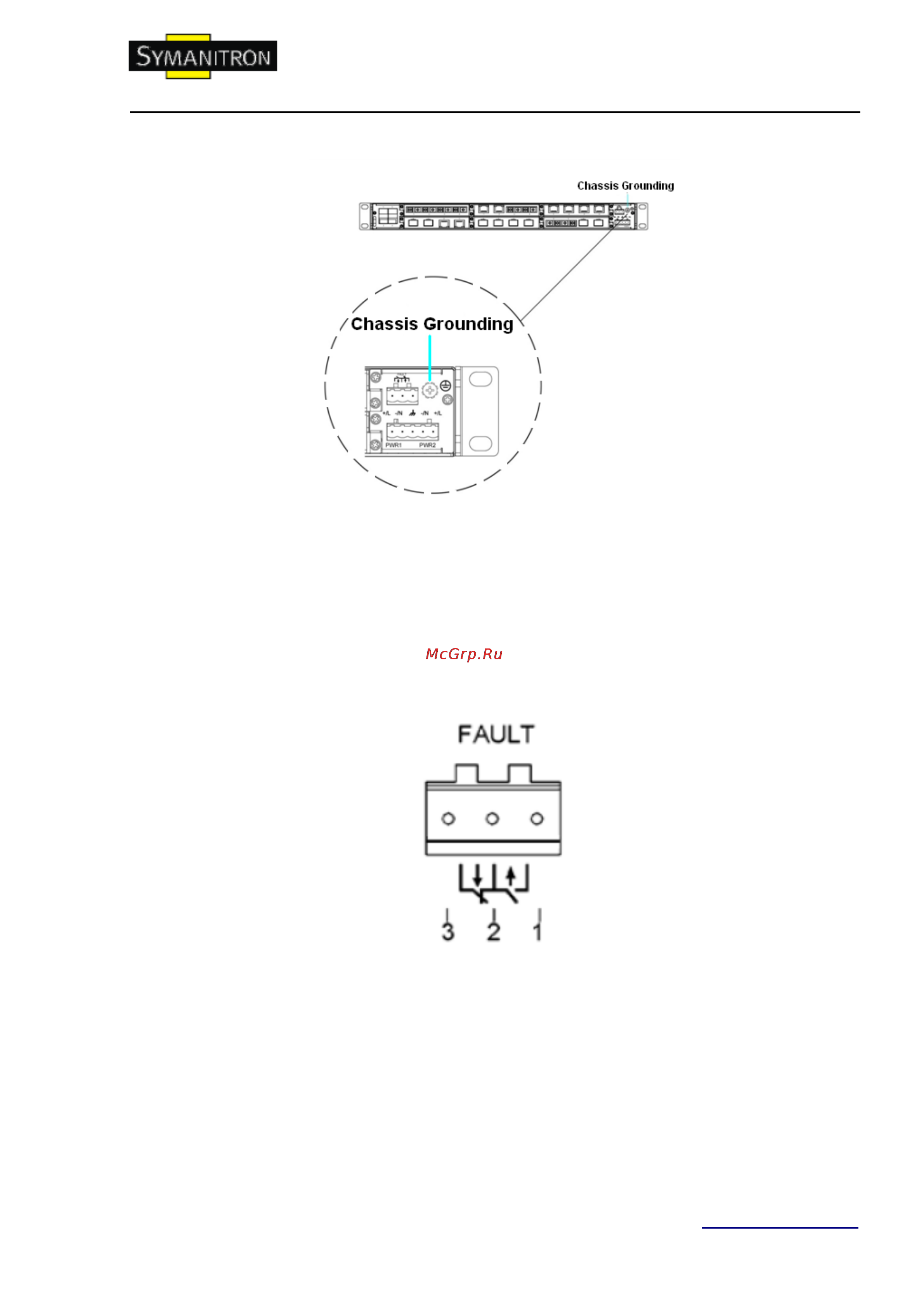

Рис. Заземление
6.8. Релейный выход
Релейный выход работает как сигнализация. Когда устройство работает нормально,
одна цепь коммутатора (пины 1 и 2) разомкнута, а другая (пины 2 и 3) - замкнута. При
возникновении внештатной ситуации, обычно разомкнутая цепь замыкается, а обычно
замкнутая, соответственно, размыкается. Реле расположено на 3-пиновой клеммной
5,08мм колодке:
Рис. Расположение реле
Электрические параметры реле:
Максимальное напряжение: 250V AC, 220V DC.
Максимальный ток: 2A,
Максимальная мощность: 60W
