Symanitron STWM228GKT [6/36] Слоты 0 5u

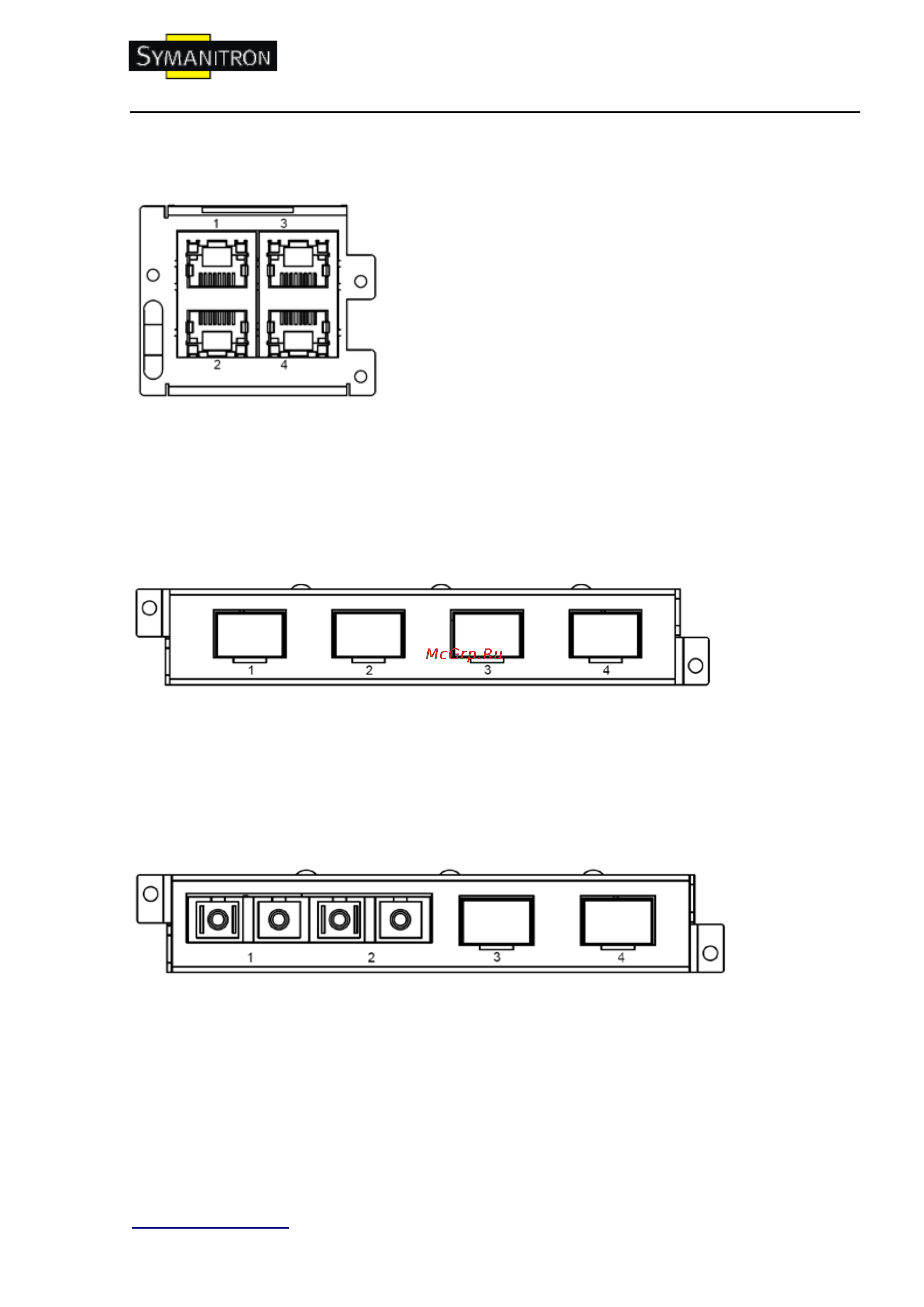

![Symanitron STWM228GKT [6/36] Слоты 0 5u](/views2/1069241/page6/bg6.png)
Руководство по эксплуатации STWM2G28SKT-2G28SK-228GKT-228GK
www.symanitron.ru 5
4 порта 10/100/1000BaseTX RJ45
Рис. SM6.6-4GE-1U
3.2.2. Слоты 0,5U
● SM6.6-4GX-0.5U
4 порта 1000BaseX, 10/100/1000BaseTX SFP
Рис. SM6.6-4GX-0.5U
● SM6.6-2GX-2S/M-0.5U
2 порта 1000BaseX, 10.100/1000BaseTX SFP
2 порта 100BaseTX FC/SC/ST коннекторы
Рис. SM6.6-2GX-2S/M-0.5U
● SM6.6-4GE-0.5U
4 порта 10/100/1000BaseTX RJ45
