Руководство по эксплуатации STWM2G28SKT-2G28SK-228GKT-228GK
12 www.symanitron.ru

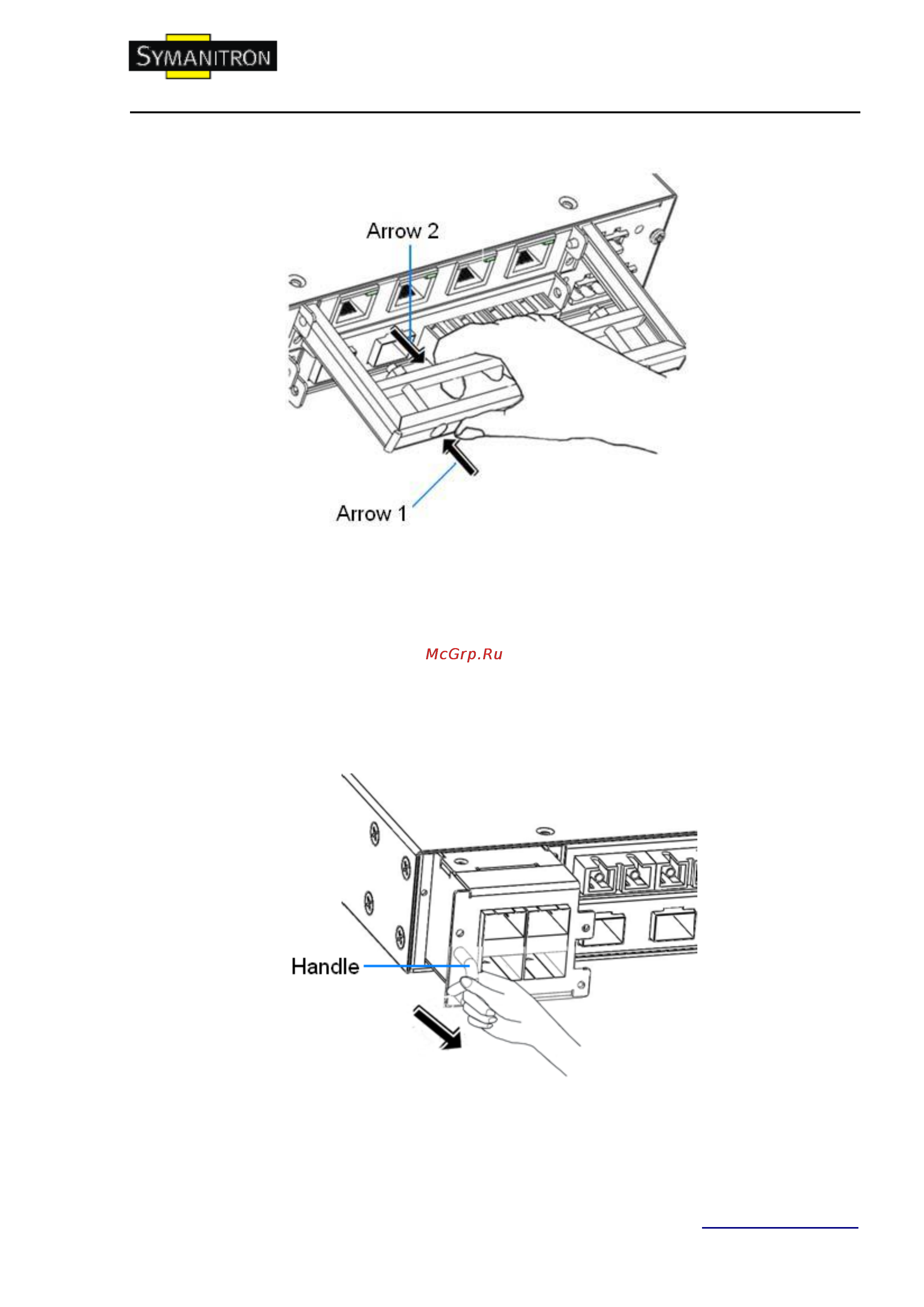

Рис.4 Интерфейс извлечения модуля
Примечание: При использовании захвата, сначала вставьте сторону с длинным
штырѐм, а только потом - с коротким, иначе захват не войдѐт в корпус.
● Извлечение 1U модуля
1. Извлеките три винта, закрепляющих модуль на корпусе.
2. Потяните за ручку модуля до полного извлечения его из устройства.
Рис. Интерфейс извлечения 1U модуля
