Руководство по эксплуатации STWM2G28SKT-2G28SK-228GKT-228GK
www.symanitron.ru 15
● Крепление задней панелью
1. Выберите позицию крепления коммутатора в стойке и убедитесь, что для него
достаточно места.
2. Как показано на иллюстрации ниже, вставьте устройство по направлению стрелки
1, убедитесь, что отверстия в креплении устройства находятся напротив отверстий стойки,
прикрутите четырьмя винтами (M5x14) устройство к стойке.

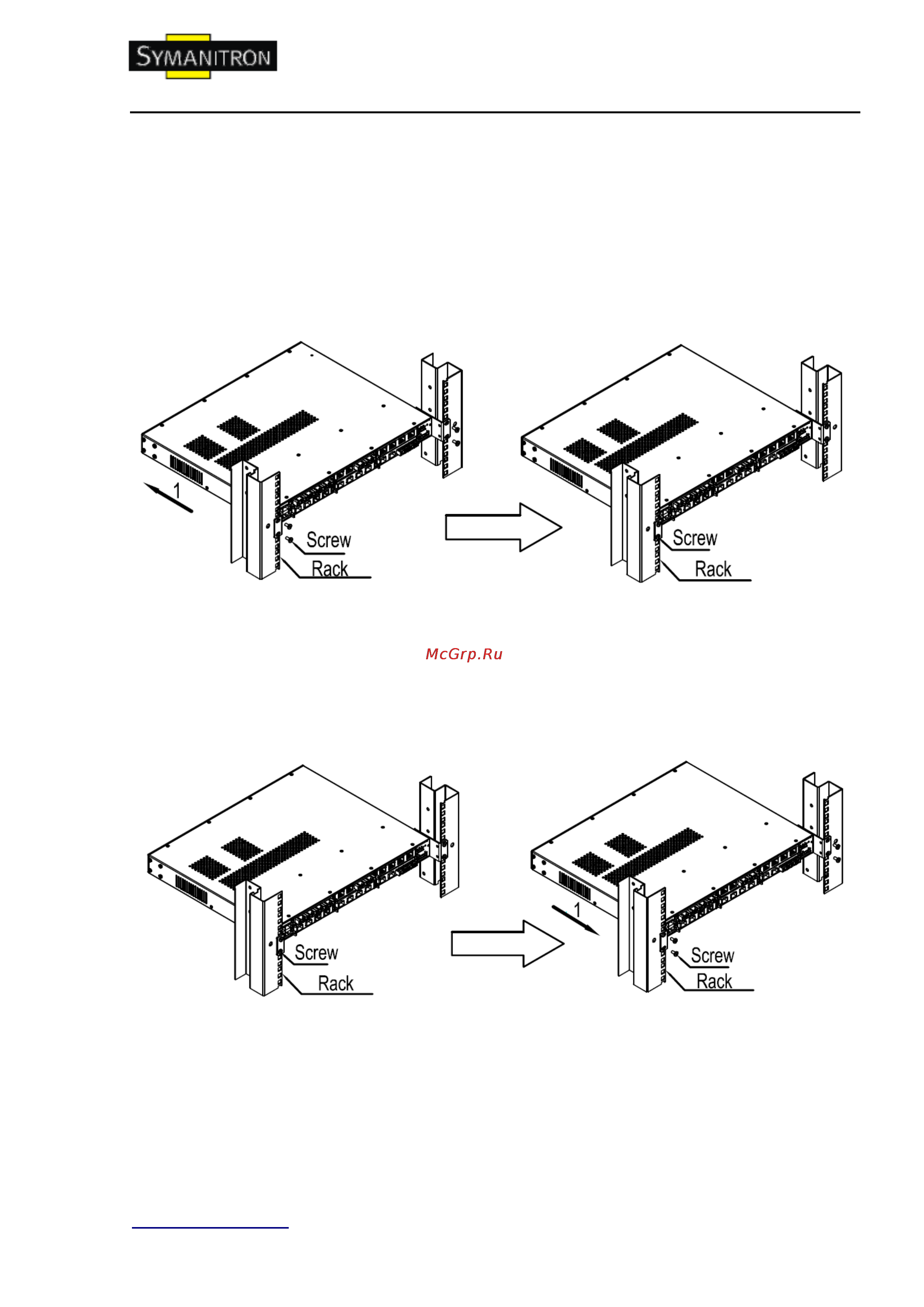

Рис. Крепление задней панелью
● Извлечение устройства
1. Открутите винты крепления.
2. Выньте устройство по направлению линии 1, указанной на рисунке.
Рис. Извлечение устройства
