Руководство пользователя SWMG-168GC-GSFP-E-w
www.symanitron.ru 37

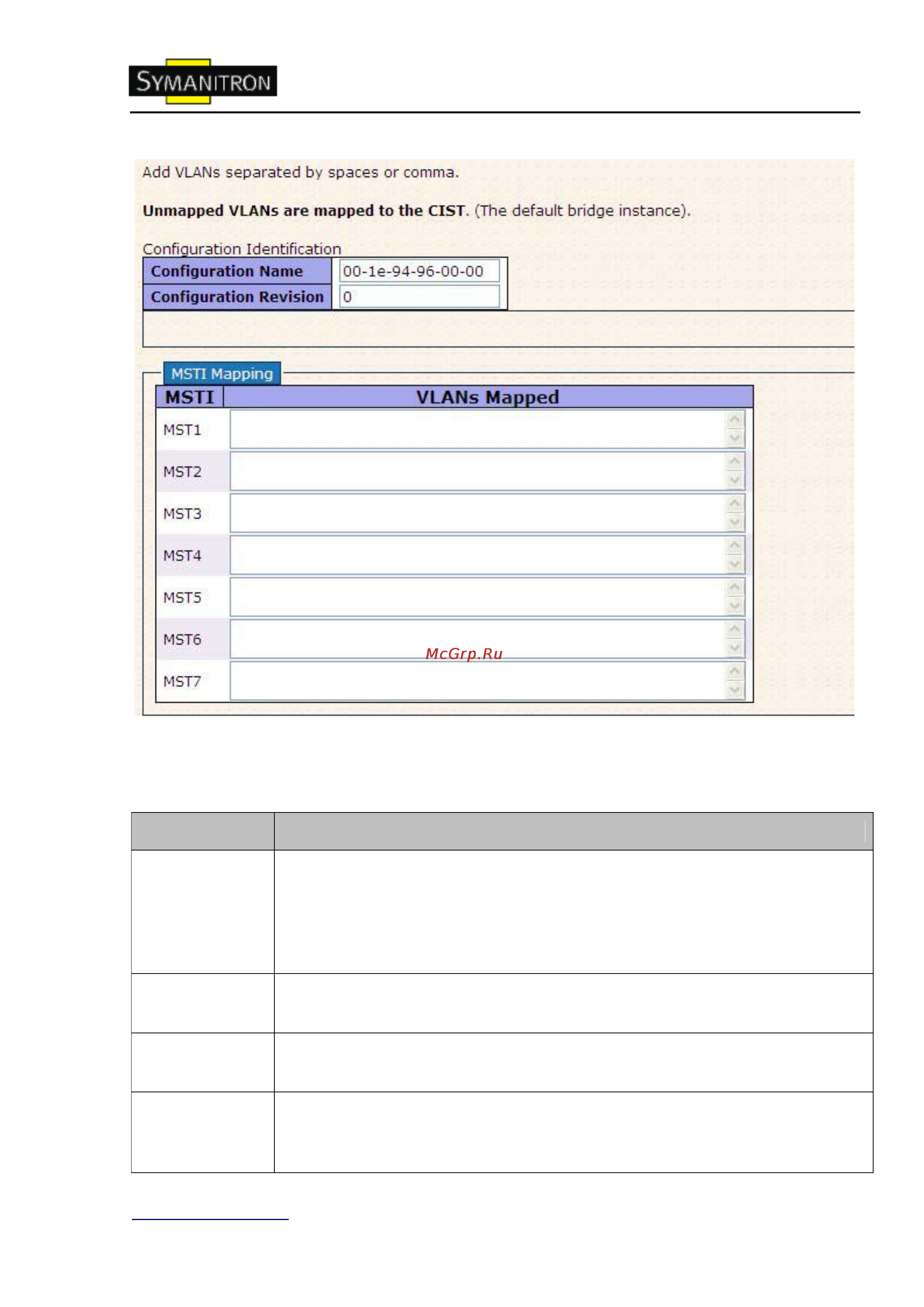

Рис. MSTI mapping
В таблице описаны основные поля:
Поле
Описание
Configuration
Name
Имя, идентифицирующее VLAN в отображении на MSTI. Узлы должны
иметь одни и те же Configuration Name и Revision (смотрите ниже), а
также одинаковую конфигурацию VLAN-to-MSTI mapping для того,
чтобы построить правильные деревья для MSTi. Имя должно содержать
максимум 32 символа.
Configuration
Revision
MSTI configuration revision упомянута выше. Значением является число
от 0 до 65535.
MSTI
Instance узла. CIST не может быть прямо сопоставлен, так как получит
VLAN‟ы не явно сопоставленными.
VLANs
Mapped
Список VLAN, сопоставленных с MSTI. VLAN‟ы должны быть
разделены через запятую и/или пробел. VLAN может быть отображен
только на одном MSTI. Неиспользованные MSTI следует оставить
