Руководство пользователя SWMG-168GC-GSFP-E-w
www.symanitron.ru 5

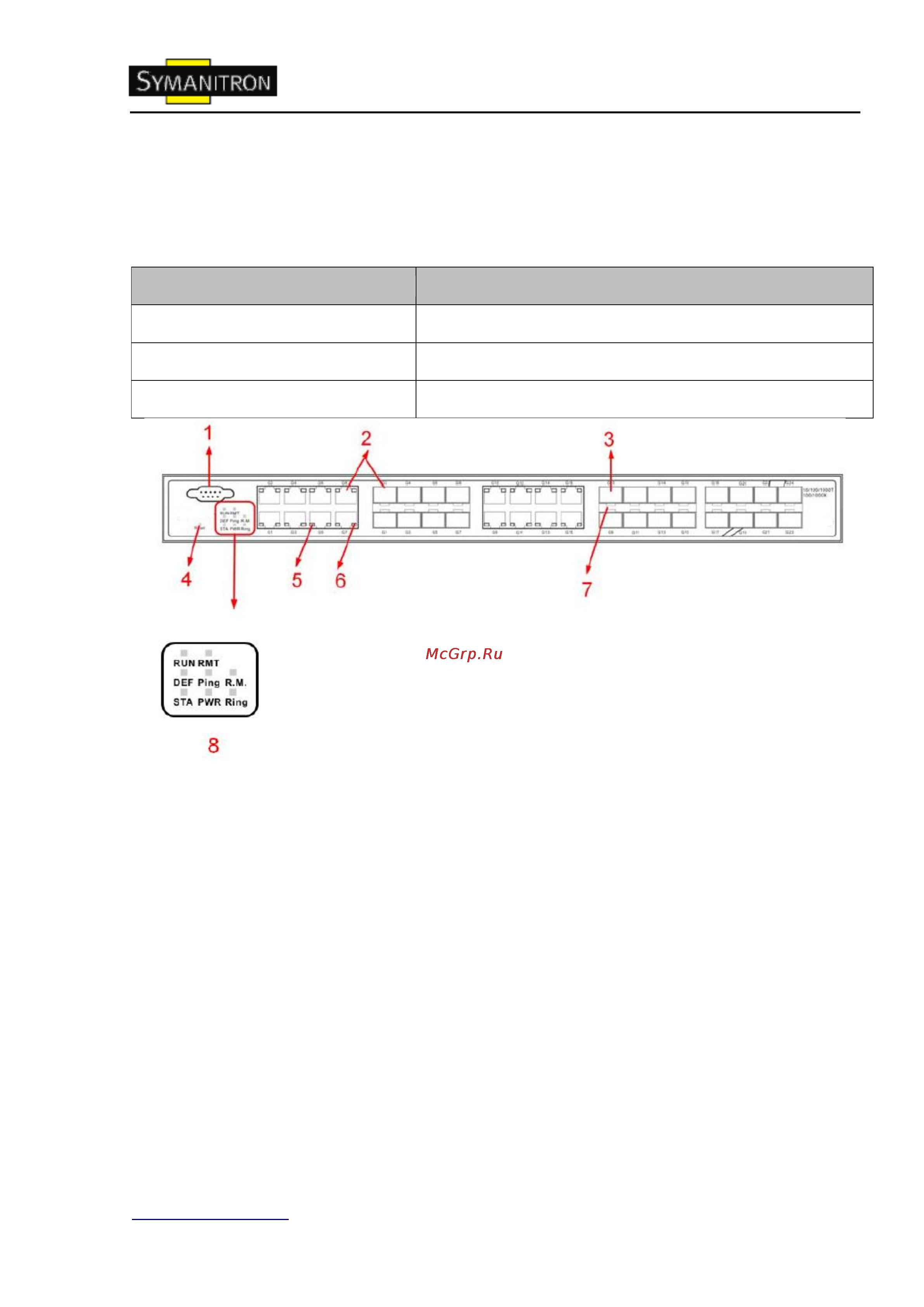

2. Обзор устройства
2.1. Передняя панель
В таблице описана маркировка на SWMG-168GC-GSFP-E-W.
Порт
Описание
SFP Ports
16 1000Base-X SFP и 8 1000BaseX SFP combo портов
Giga Ethernet Port
16 1000Base-T портов (combo)
Консоль
Используйте переходник RS-232 – DB9
SWMG-168GC-GSFP-w
1. Консольный порт (DB9)
2. 10/100/1000Base Ethernet и 100/1000Base-X SFP combo порты
3. Оптоволоконные 100/1000Base-X SFP порты
4. Кнопка Reset. Нажимайте на кнопку в течение 3 секунд для перезагрузки; 5 секунд
для сброса до заводских настроек.
5. Индикатор состояния соединения Ethernet портов 100М
6. Индикатор состояния соединения Ethernet портов 1000М
7. Индикатор состояния SFP портов
8. Индикатор состояния на передней панели:
Индикатор STA: Когда питание в состоянии PWR UP, загорается зеленая
лампочка
Индикатор PWR: При подключении питания загорается зеленая лампочка.
