Руководство пользователя SWMG-168GC-GSFP-E-w
6 www.symanitron.ru
Индикатор R.M. (Ring Master). Когда загорается индикатор, это значит, что
коммутатор является главным в кольцевой топологии.
Индикатор кольцевой связи: Когда загорается индикатор, это значит, что
технология Sy-Ring активирована.
Индикатор DEF: Сброс настроек системы до заводских
Индикатор Ping: Система обрабатывает Ping-запрос
Индикатор Run: Система работает
Индикатор RMT: Доступ к системе выполнен удаленно

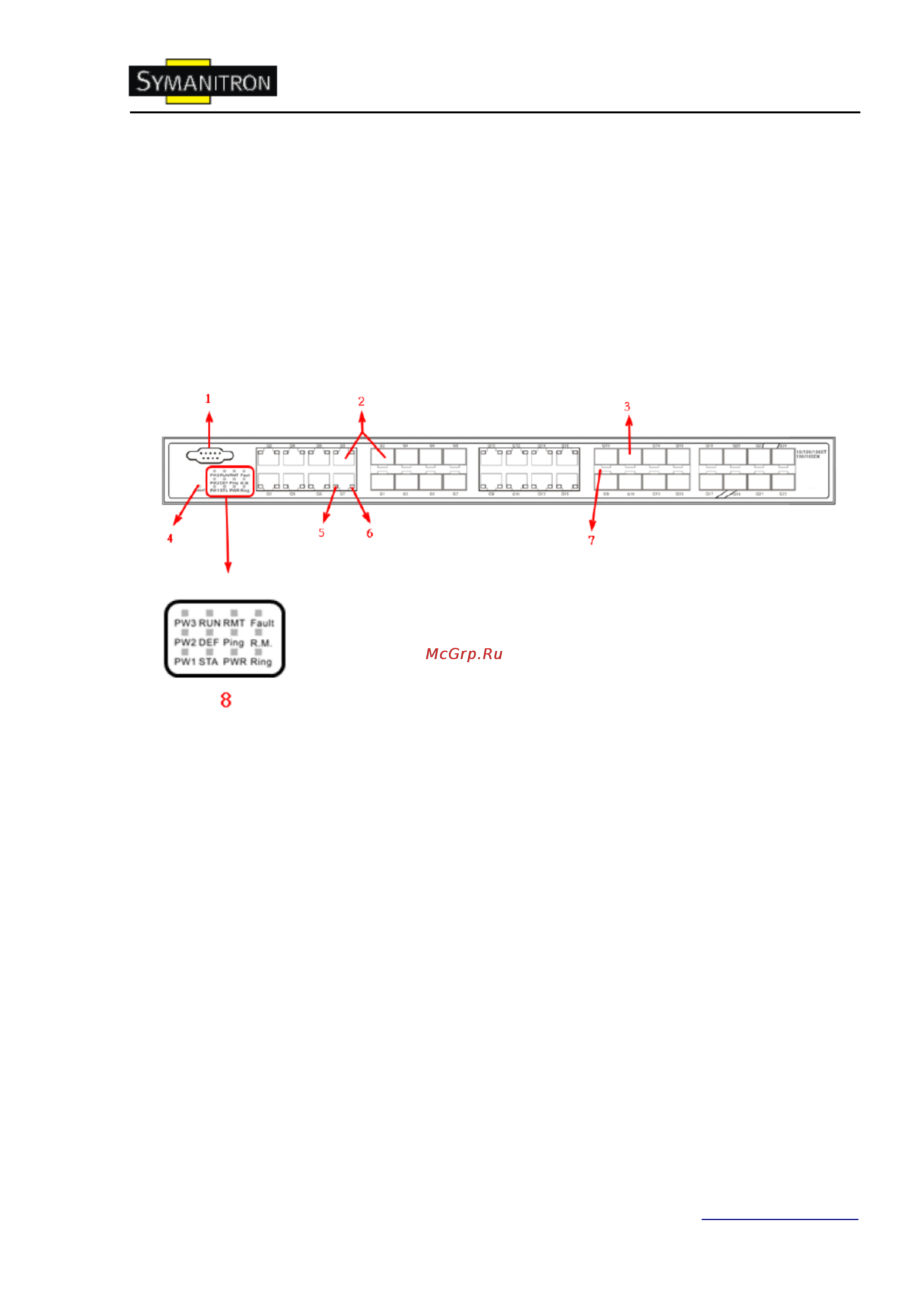

SWMG-168GC-GSFP-E-w
1. Консольный порт (DB9)
2. 10/100/1000Base Ethernet и 100/1000Base-X SFP combo порты
3. Оптоволоконные 100/1000Base-X SFP порты
4. Кнопка Reset. Нажимайте на кнопку в течение 3 секунд для перезагрузки; 5 секунд
для сброса до заводских настроек.
5. Индикатор состояния соединения Ethernet портов 100М
6. Индикатор состояния соединения Ethernet портов 1000М
7. Индикатор состояния SFP портов
8. Индикатор состояния на передней панели:
Индикатор PW1: При подключении PWR1 загорается зеленая лампочка.
Индикатор PW2: При подключении PWR2загорается зеленая лампочка.
Индикатор PW3: При подключении PWR3 загорается зеленая лампочка.
Индикатор STA: Когда питание в состоянии PWR UP, загорается зеленая
лампочка
