Руководство пользователя SWMG-168GC-GSFP-E-w
www.symanitron.ru 7
Индикатор PWR: При подключении питания загорается зеленая лампочка.
Индикатор R.M. (Ring Master). Когда загорается индикатор, это значит, что
коммутатор является главным в кольцевой топологии.
Индикатор кольцевой связи: Когда загорается индикатор, это значит, что
технология Sy-Ring активирована.
Индикатор DEF: Сброс настроек системы до заводских
Индикатор Ping: Система обрабатывает Ping-запрос
Индикатор Run: Система работает
Индикатор RMT: Доступ к системе выполнен удаленно
Индикатор сбоя: Загорается при возникновении сбоя

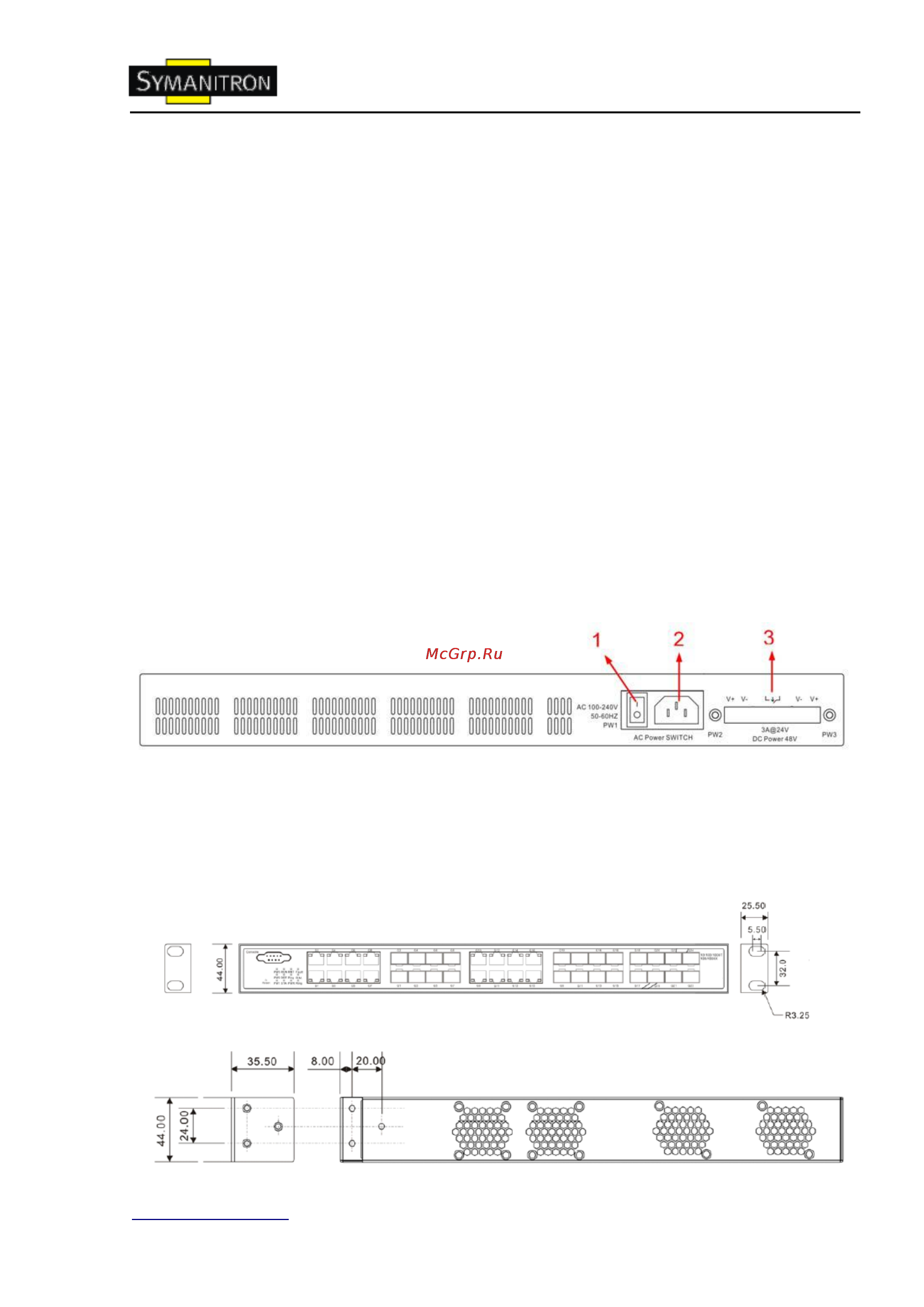

2.2. Задняя панель
Компоненты нижней панели коммутаторов SWMG-168GC-GSFP-E-w:
1. Силовой переключатель
2. Разъем питания для переменного тока 100 В~240В/50-60Гц
3. Разъем питания для постоянного тока (только для SWMG-168GC-GSFP-E-w)
2.3. Крепление для стойки
Комплект для крепления и шурупы находятся в упаковке. Прикрутите комплект для
крепления к коммутатору с помощью шурупов, как показано ниже:
