Руководство пользователя SWMG-168GC-GSFP-E-w
54 www.symanitron.ru

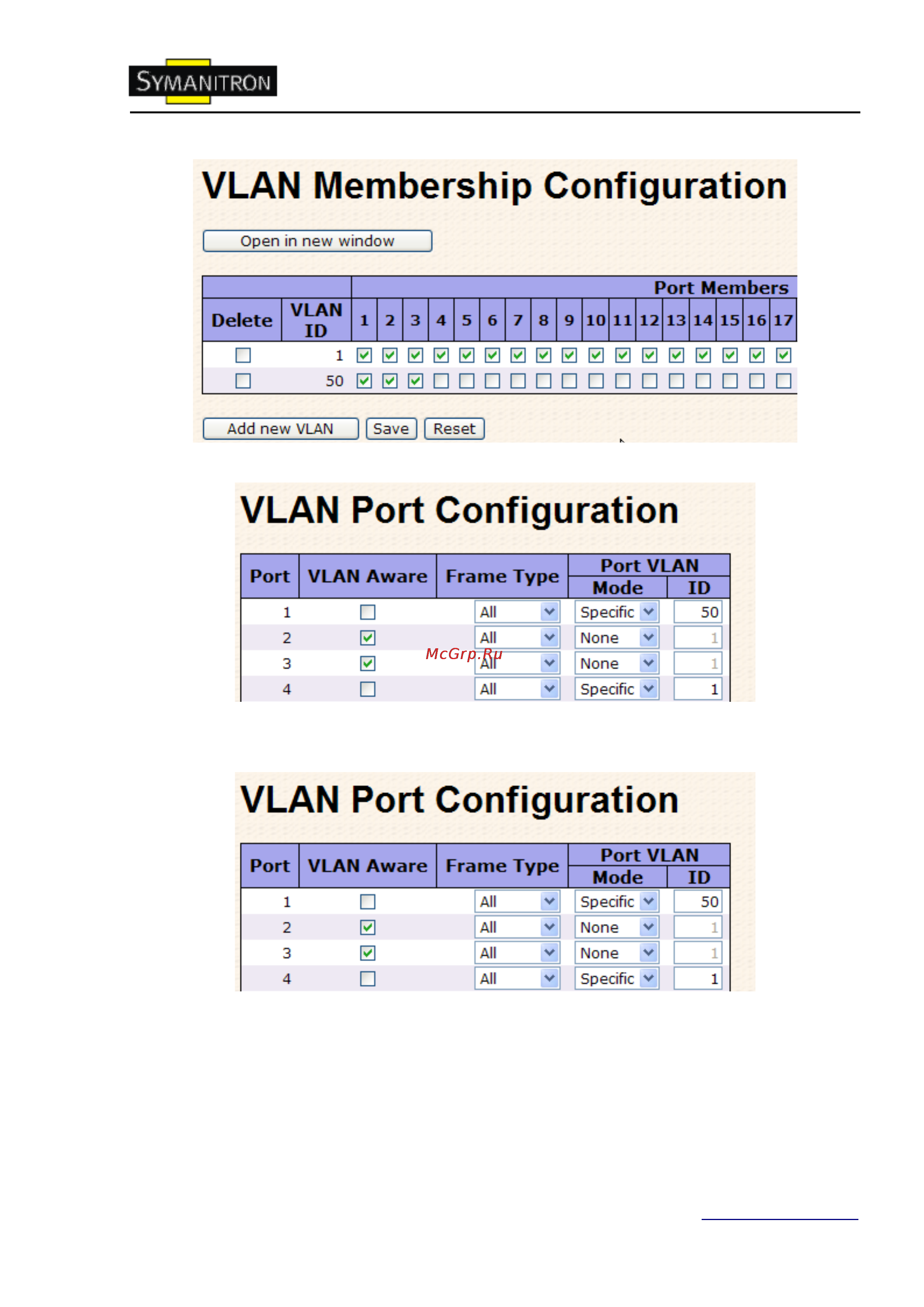

2. Настройка VLAN порта > включить VLAN Aware для портов 2 и 3
3. Настройка VLAN порта > Mode=none
(Передаваться по исходящему порту может только пакет с тегом=50)
4.1.6.2. Приватный VLAN
Настройка и мониторинг членства в приватной VLAN для коммутатора. Пользователь
может добавлять и удалять приватные VLAN и порты участников каждой приватной
VLAN. Приватные VLAN основываются на маске порта отправителя, который никак не
связан с VLAN. Это значит, что номер VLAN и приватной VLAN могут быть одинаковы.
Чтобы отправлять пакеты, порт должен быть участником и обычной, и приватной VLAN.
