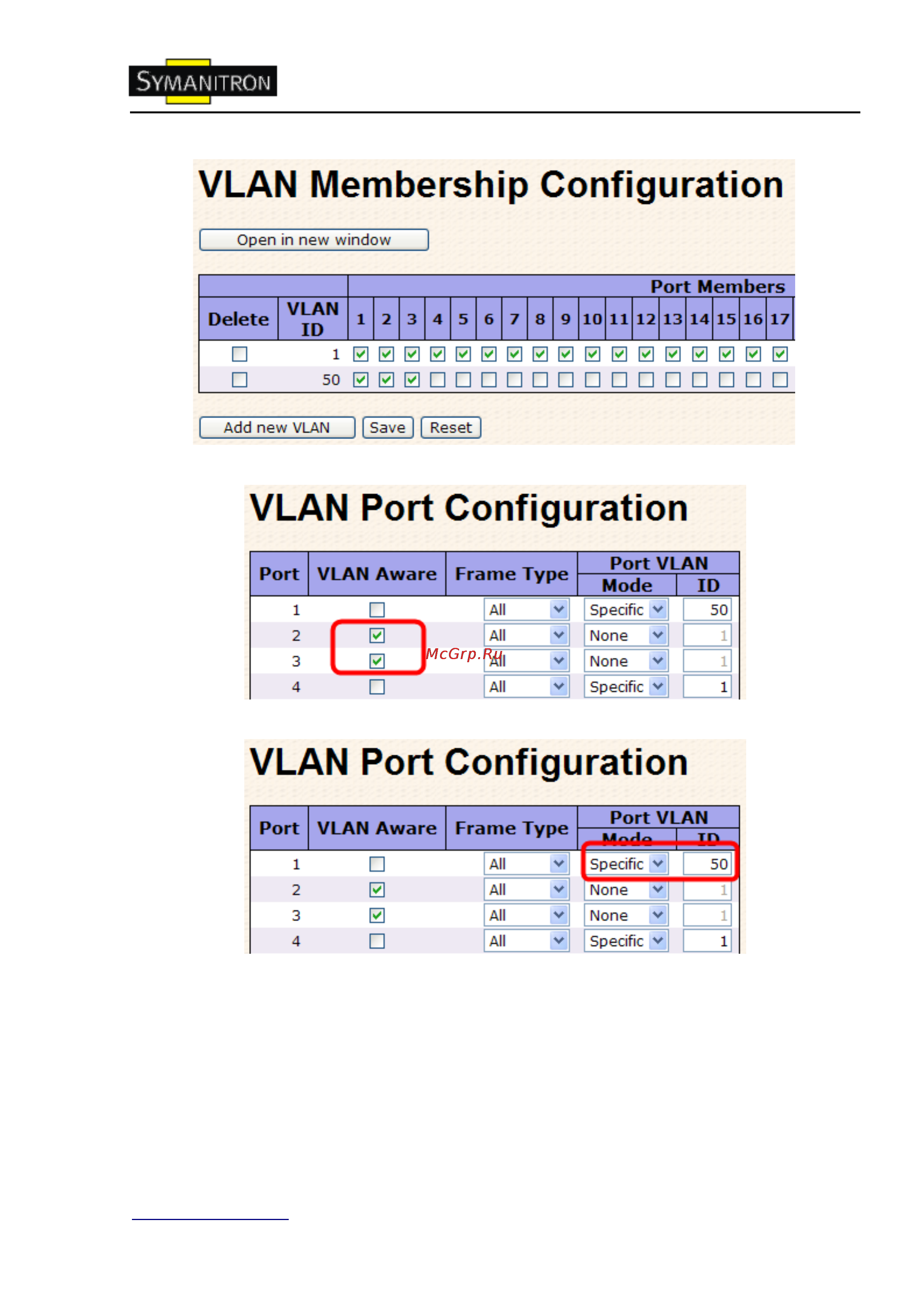

Руководство пользователя SWMG-168GC-GSFP-E-w
www.symanitron.ru 53
2. Настройка VLAN порта > Отключить VLAN aware для порта 1
3. Настройка VLAN порта > Для порта 1 Mode=specific, ID=50
(Для исходящего порта----Порт 2)
1. VLAN ID=50 на странице VLAN Membership Configuration
