Руководство пользователя SWMG-168GC-GSFP-E-w
www.symanitron.ru 55
По умолчанию, все порты находятся в режиме VLAN unaware и являются участниками
VLAN 1 и приватной VLAN 1.
Порт в режиме VLAN unaware может быть участником только одной VLAN, но может
быть участником нескольких приватных VLAN.

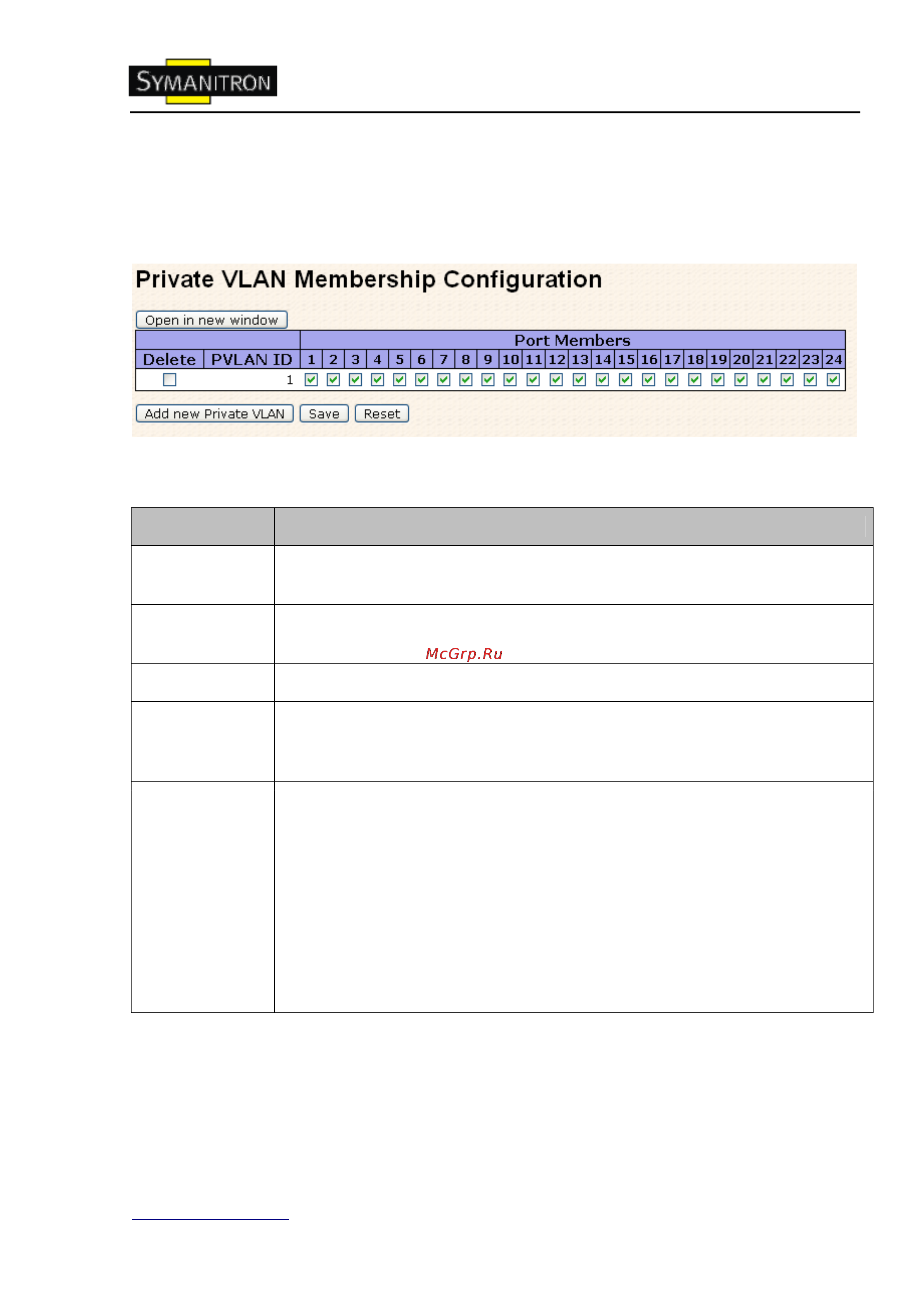

Рис. Приватный VLAN
В таблице описаны основные поля:
Поле
Описание
Delete
Поставьте галочку, чтобы удалить запись. Она будет удалена во время
следующего сохранения.
Private VLAN
ID
ID указанной приватной VLAN
MAC Address
Введите MAC адрес
Port Members
Отмеченные поля - порты-участники приватной VLAN. Чтобы добавить
порт в приватную VLAN, поставьте галочку. По умолчанию ни один
порт не является участником, все поля пустые.
Adding a New
Static Entry
Нажмите Add New Private VLAN, чтобы добавить новую приватную
VLAN. В таблицу будет добавлен пустой ряд, который можно
настроить. Допустимый интервал значений идентификатора приватной
VLAN равен количеству портов коммутатора. Любые значения за
пределами этого интервала не будут приняты и появится
предупреждение. Нажмите OK, чтобы удалить некорректную запись,
или нажмите Cancel, чтобы вернуться к настройкам и изменить
значение.
При нажатии Save приватная VLAN будет включена.
Чтобы отменить сохранение новых приватных VLAN, нажмите Delete.
