Руководство пользователя SWMG-168GC-GSFP-E-w
www.symanitron.ru 39
CIST порты
На этой странице пользователь может просматривать и изменять текущие настройки
STP CIST портов, а также настраивать физические и агрегированные порты. Настройки
агрегации распространяются глобально.

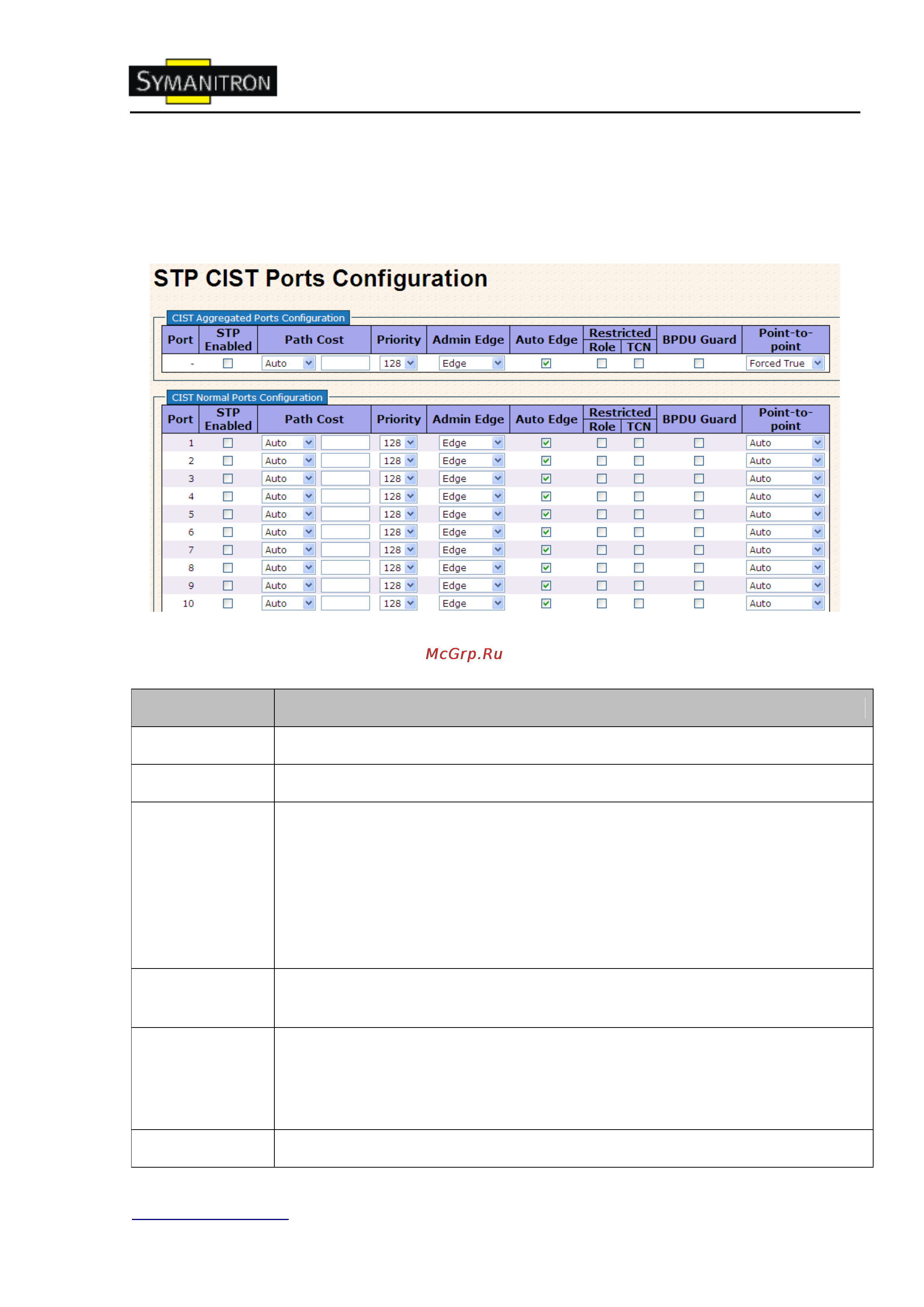

Рис. CIST порты
В таблице описаны основные поля:
Поле
Описание
Port
Номер логического STP порта
STP Enabled
Активен ли STP на этом порту коммутатора
Path Cost
Стоимость пути на порту. Настройка Auto определяет стоимость пути в
соответствии со скоростью физического соединения, используя
значения, рекомендуемые 802.1D. Пользователь также может ввести
собственные значения. Стоимость пути используется при установлении
активной топологии сети. Порты с низшей стоимостью пути
указывается как передающие порты. Допустимые значения – от 1 до
200000000.
Priority
Приоритетность портов. Используется для приоритезации портов,
имеющих идентичную стоимость пути. (Смотрите выше)
OperEdge
(state flag)
Настройка показывает, что порт подключен напрямую к edge
устройствам. (не к сетевому оборудованию). Переход в состояние
forwarding для edge ports осуществляется быстрее (при значении
openEdge = true), чем для остальных.
AdminEdge
Определяет будет ли openEdge установлен сразу или нет.
