Руководство пользователя SWMG-168GC-GSFP-E-w
90 www.symanitron.ru

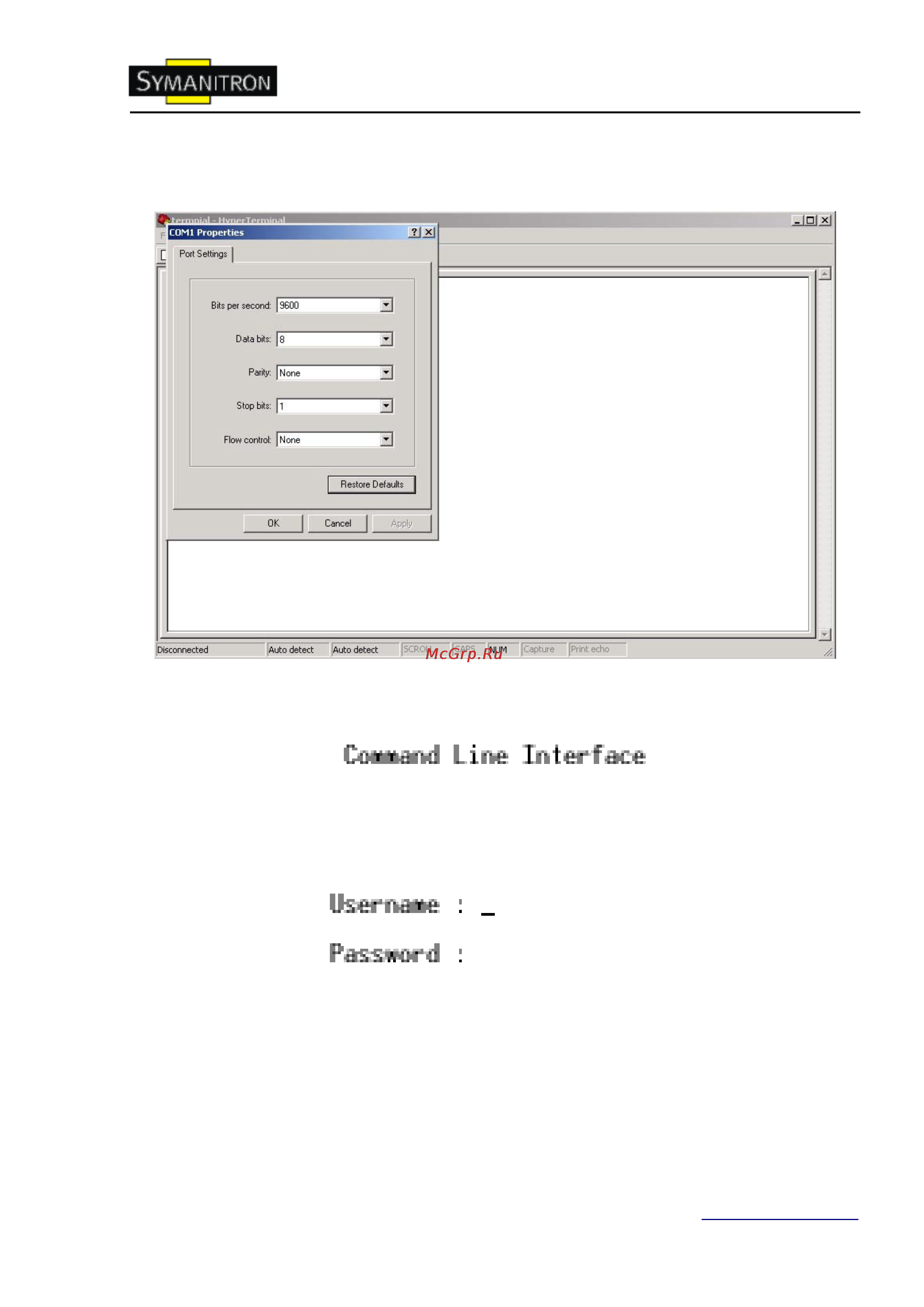

Шаг 4. Настройка свойств COM порта. 9600 для бит в секунду, 8 для бит данных,
None для четности, 1 для стоповых битов и none для управления потоком.
Шаг 5. Появится окно входа в систему. Введите имя пользователя и пароль (пароль
такой же, как и для Web браузера), затем нажмите enter.
Управление через Telnet
Пользователи могут использовать Telnet для настройки коммутаторов.
Значения по умолчанию:
IP адрес: 192.168.10.1
