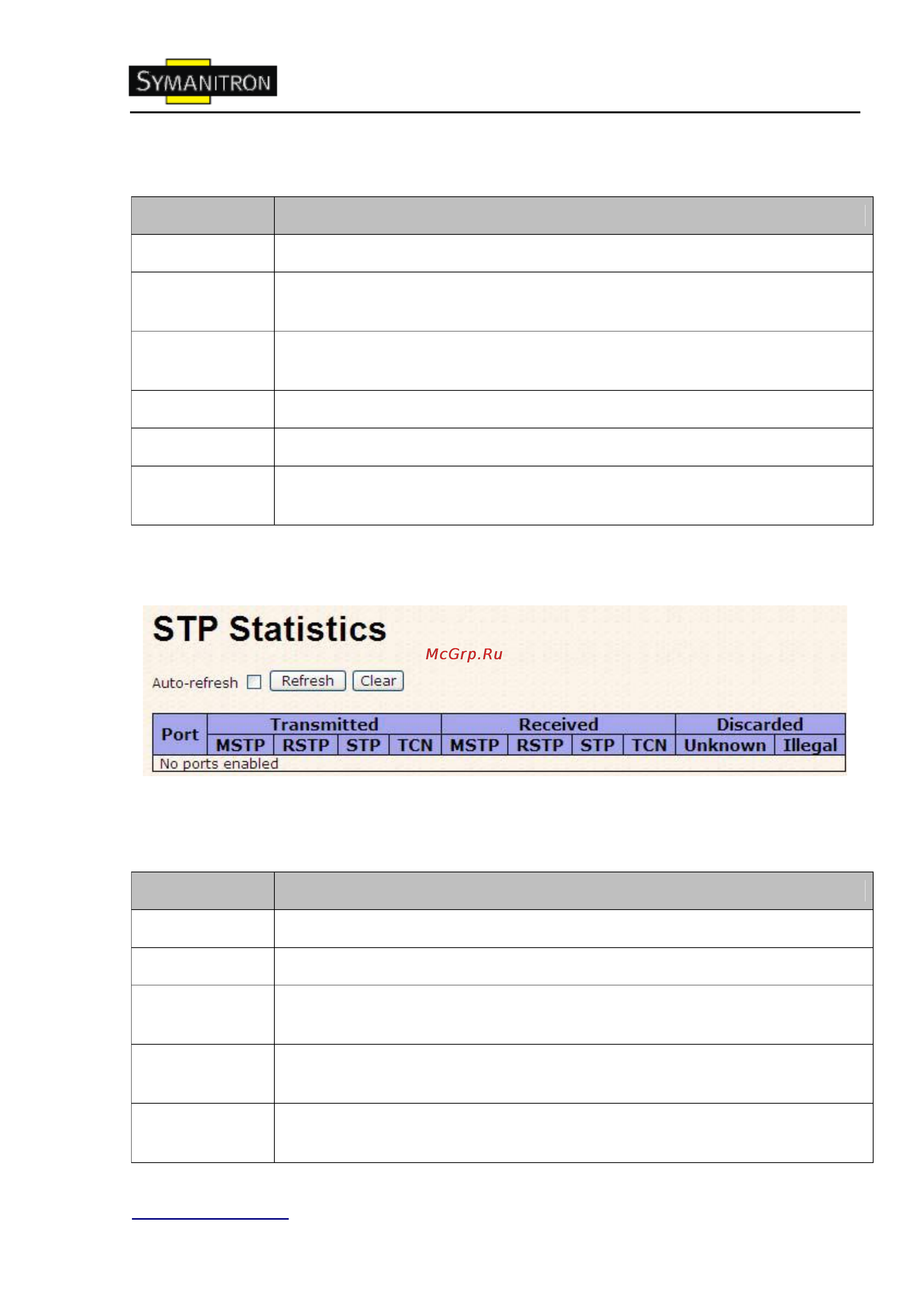

Руководство пользователя SWMG-244GSFP(-E)
www.symanitron.ru 45
В таблице описаны основные поля:
Поле
Описание
Port
Номер порта
CIST Role
Роль порта как CIST порта. Роль порта может быть: AlterntaivePort,
BackupPort, RootPort или DesignatedPort.
State
Текущий статус STP порта как CIST порта. Статус порта может
соответствовать одному из значений: Blocking, Learning, Forwarding.
Uptime
Время, прошедшее после последней инициализации порта
Refresh
Нажмите, чтобы обновить страницу
Auto-refresh
Поставьте галочку, чтобы включить автоматическое обновление
страницы.
Статистика STP
RSTP статистика портов на выбранном коммутаторе
Рис. Статистика STP
В таблице описаны основные поля:
Поле
Описание
Port
Номер порта
RSTP
Количество полученных или отправленных BPDU о состоянии RSTP
STP
Количество полученных или отправленных BPDU о состоянии STP
(устаревшая версия)
TCN
Количество полученных или отправленных BPDU об изменениях в
топологии (Topology Change Notification)
Discarded
Unknown
Количество полученных (и отброшенных) нераспознанных BPDU о
состоянии покрывающего дерева
