Руководство пользователя SWMG-244GSFP(-E)
www.symanitron.ru 85
Diagnostics
Cable
Status
Port: номер порта
Pair: состояние витой пары
Length: длина (в метрах) витой пары
4.1.12. Питание через Ethernet (PoE)
4.1.12.1. Конфигурация PoE – Резервирование питания
3 способа распределения мощностей питания по портам.

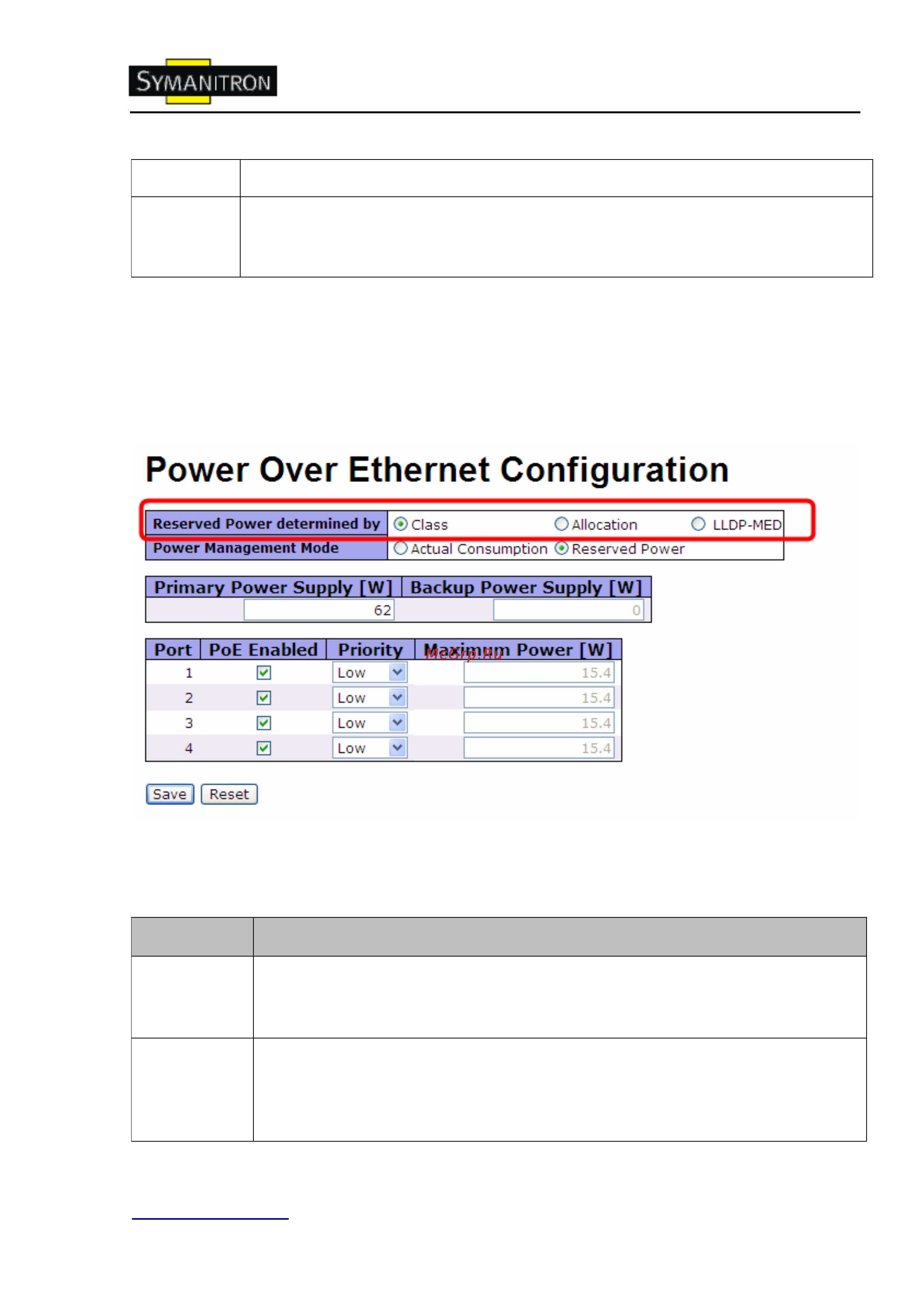

Рис. Конфигурация PoE – Резервирование питания
В таблице описаны основные поля:
Поле
Описание
Allocated
mode
Пользователи сами определяют количество питания, которое порт может
использовать. Потребляемое питание для каждого порта отображено в
столбце Maximum Power.
Class
mode
Каждый порт автоматически определяет, сколько питания потреблять в
соответствии с классом подключенного устройства. Существует 3 класса
потребителей: 4, 7 и 15,4 Ватт (В этом режиме в столбце Maximum Power
не имеют значения).
