4.1.6.2. Приватный VLAN
Настройка и мониторинг членства в приватной VLAN для коммутатора. Пользователь
может добавлять и удалять приватные VLAN и порты участников каждой приватной
VLAN. Приватные VLAN основываются на маске порта отправителя, который никак не
связан с VLAN. Это значит, что номер VLAN и приватной VLAN могут быть одинаковы.
Чтобы отправлять пакеты, порт должен быть участником и обычной, и приватной VLAN.
По умолчанию, все порты находятся в режиме VLAN unaware и являются участниками
VLAN 1 и приватной VLAN 1.
Порт в режиме VLAN unaware может быть участником только одной VLAN, но может
быть участником нескольких приватных VLAN.

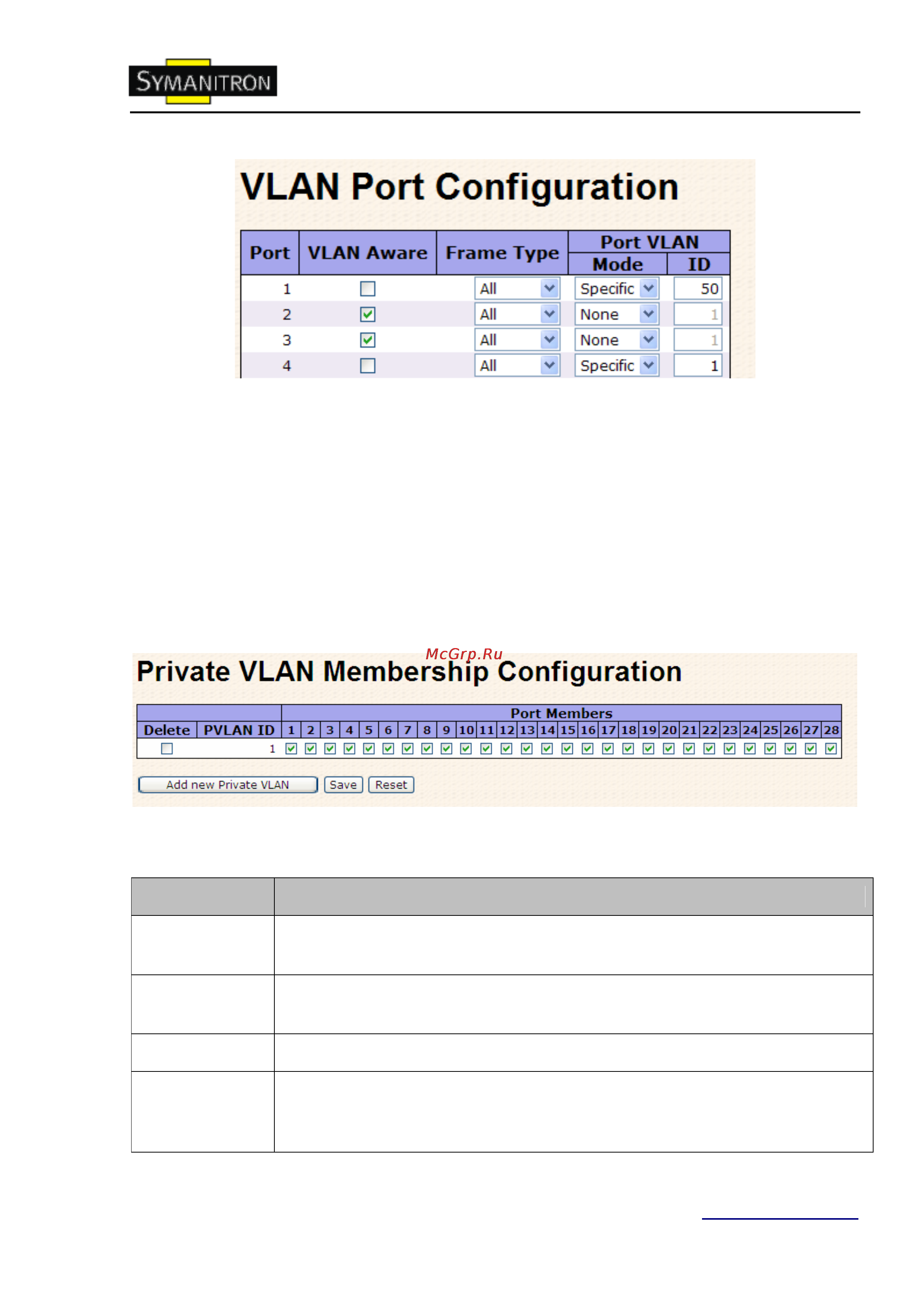

Рис. Приватный VLAN
В таблице описаны основные поля:
Поле
Описание
Delete
Поставьте галочку, чтобы удалить запись. Она будет удалена во время
следующего сохранения.
Private VLAN
ID
ID указанной приватной VLAN
MAC Address
Введите MAC адрес
Port Members
Отмеченные поля - порты-участники приватной VLAN. Чтобы добавить
порт в приватную VLAN, поставьте галочку. По умолчанию ни один
порт не является участником, все поля пустые.
