Руководство пользователя SWMG-244GSFP(-E)
www.symanitron.ru 5
2. Обзор устройства
2.1. Передняя панель
В таблице описана маркировка на SWMG-244GSFP(-E)
Порт
Описание
Гигабитные SFP порты
4 порта 1000Base-X SFP
Гигабитный Ethernet порт
24 4 порта 10/100/1000Base-T(X)
Консоль
Используйте переходник RS-232 – DB9

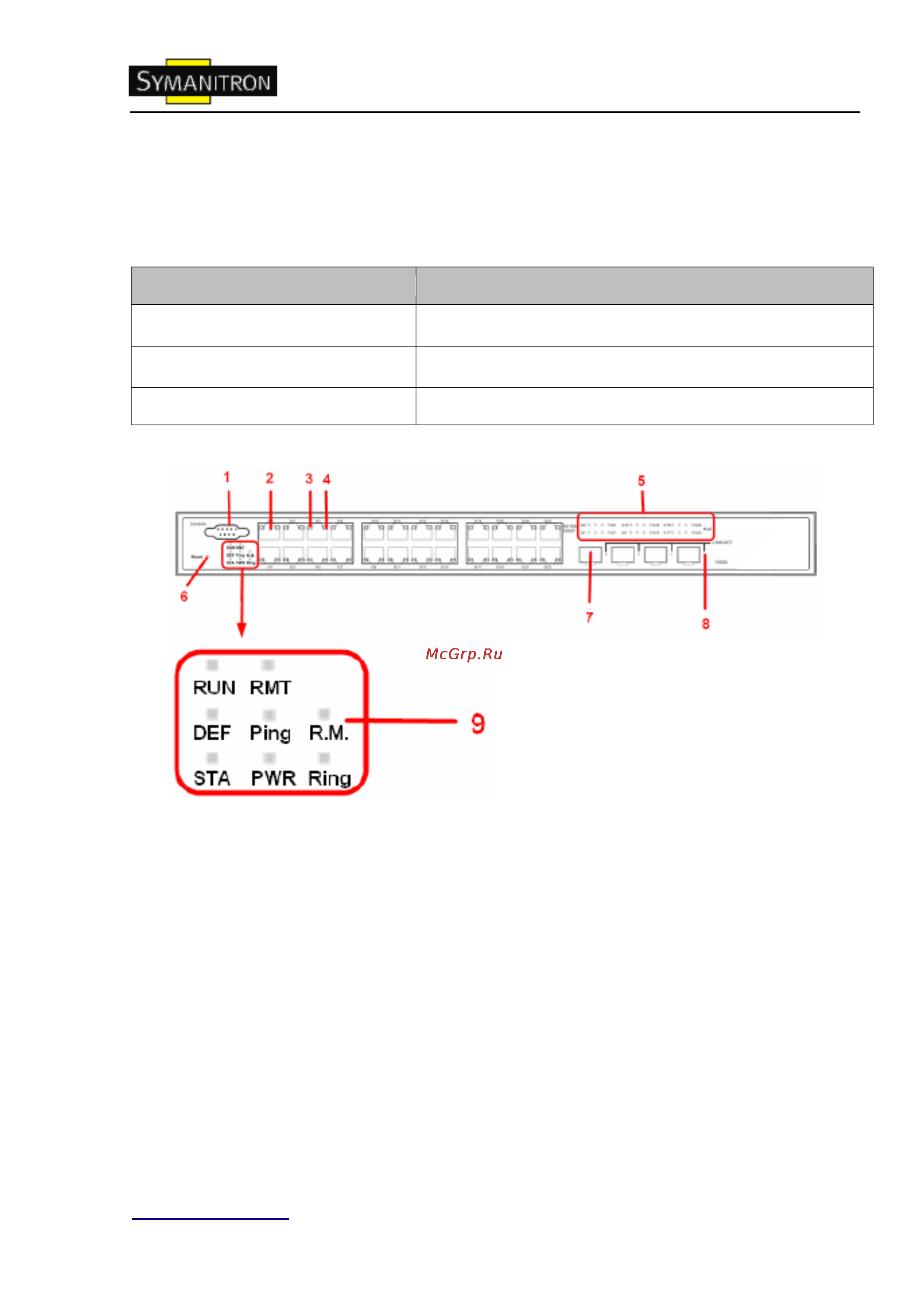

SWMG-244GSFP
1. Консольный порт (коннектор DB9 «мама»)
2. Гигабитные 10/100/1000Base-T(X) Ethernet порты
3. Оптоволоконные 1000Base-X SFP порты
4. Кнопка Reset. Нажимайте на кнопку в течение 3 секунд для перезагрузки; 5
секунд для сброса до заводских настроек.
5. Индикатор Link/Act состояния Ethernet портов: Зеленый слева для портов со
скоростью 1000 Мбит/с, оранжевый для 10/100 Мбит/с
6. Индикатор состояния Duplex Ethernet портов
7. Индикатор Link/Act состояния SFP портов
8. Индикатор состояния на передней панели:
Индикатор STA. Зеленый: готовность системы. Мигающий зеленый: система
обновляет прошивку
