Руководство пользователя SWMG-244GSFP(-E)
www.symanitron.ru 55

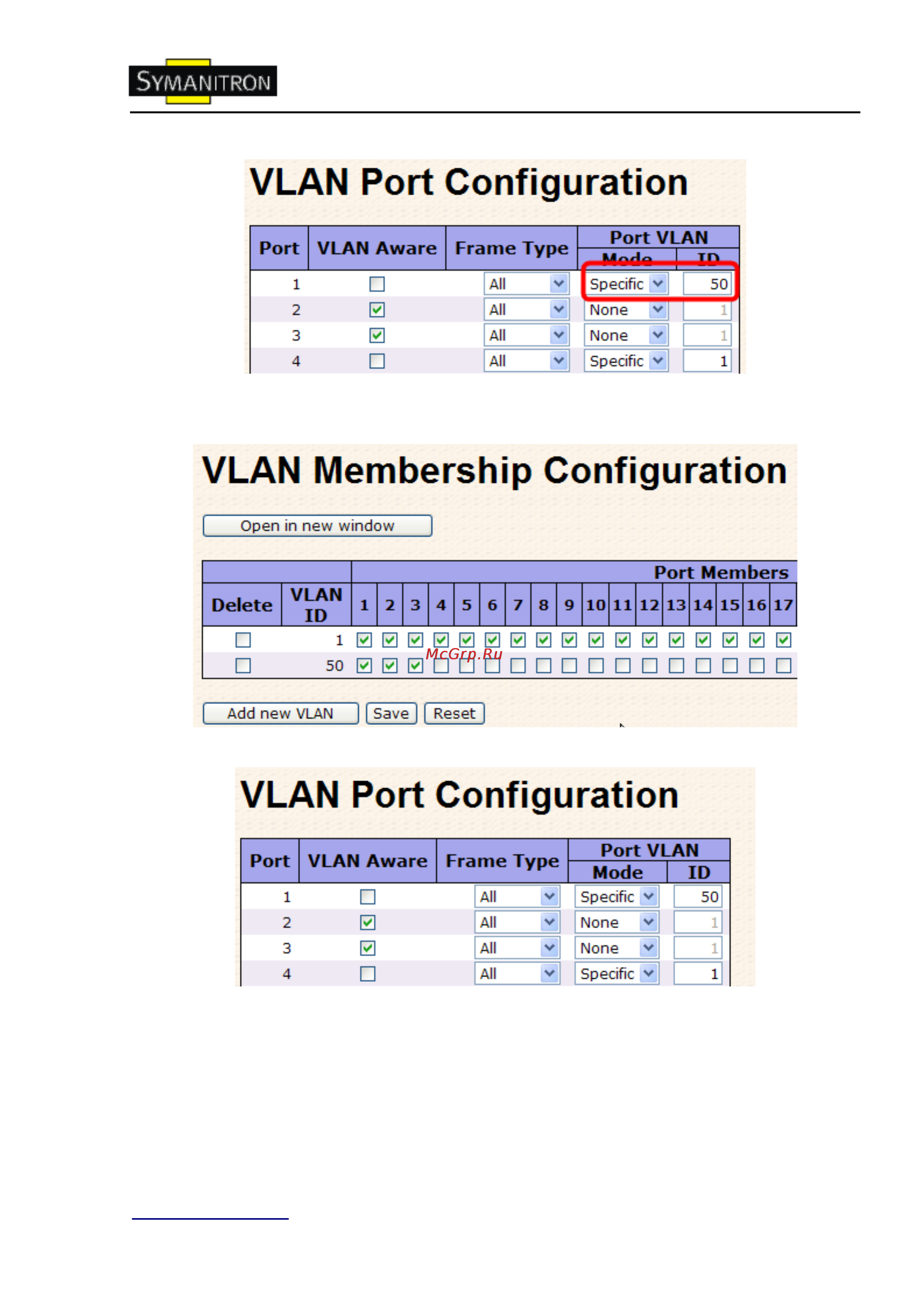

(Для исходящего порта----Порт 2)
1. VLAN ID=50 на странице VLAN Membership Configuration
2. Настройка VLAN порта > включить VLAN Aware для портов 2 и 3
3. Настройка VLAN порта > Mode=none
(Передаваться по исходящему порту может только пакет с тегом=50)
