Руководство пользователя SWMG-244GSFP(-E)
www.symanitron.ru 51
(Для входящего порта)

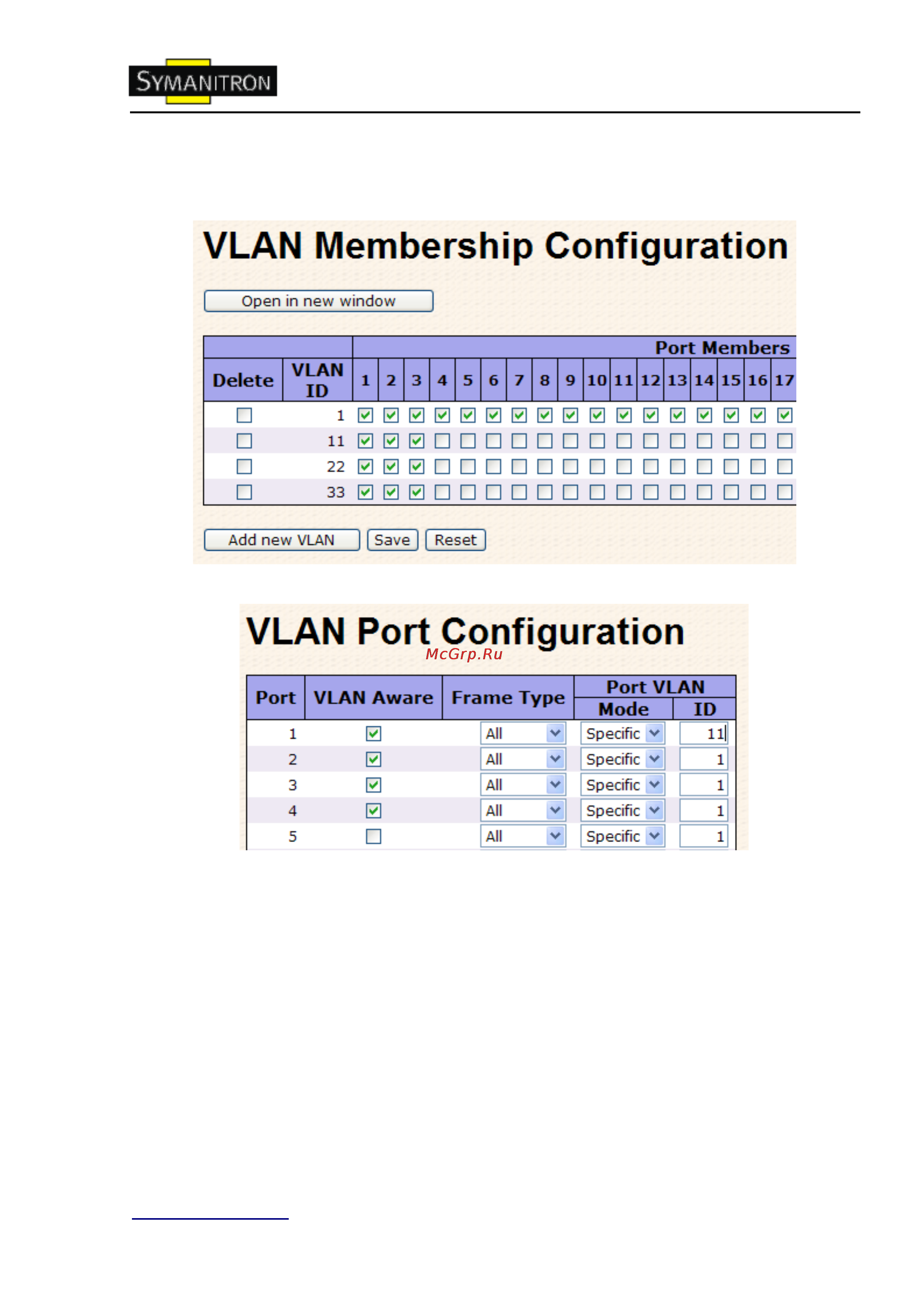

1. VLAN ID=11,22,33 на странице VLAN Membership Configuration
2. Настройка VLAN порта > Включить VLAN aware
3. Настройка VLAN порта > Mode=specific, ID=11
(Если входящий пакет нетегированный, добавляется тег = 11; если входящий пакет
тегированный, передаваться могут только 3 вида пакетов VID=11,22,33)
