HU
13
HASZNÁLATI UTASÍTÁS
SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása
FC66003946
Rev 00
Ellenőrző egység terminálokhoz
FWECSA
ERŐLTETÉS
A normál szellőzési logika (legyen modulációs vagy nem modulációs)
mellőzésre kerül olyan különleges helyzetekben, mikor erőltetés
szükséges a hőmérséklet megfelelő ellenőrzéséhez vagy a terminál helyes
működéséhez.
Az alábbiak lehetségesek:
• HŰTÉSKOR:
- ha az ellenőrző egység a gépen van és szelepes kongurációk
esetén: megmarad a legkisebb elérhető sebesség akkor is, ha a
hőmérséklet elérte a kijelölt értéket.
- ha az ellenőrző egység a gépen van és szelep nélküli
kongurációk esetén: minden olyan 10 percet követően,
mikor a ventilátor állt, közepes sebességen rssítés történik
2 percen keresztül annak érdekében, hogy a levegő érzékelő
helyesebben le tudja olvasni a környezeti hőmérsékletet.
- Ha a levegő keringtetésre standby módban mindig ON
paraméter van beállítva, a ventilátor a beállított hőmérséklet
elérését követően a megadott sebességen működik tovább.
• MELEGÍTÉSKOR:
- akítv fűtőszállal: erőltetésre kerül a szellőzés közepes
sebességen
- a fűtőszál kiiktatása után: közepes sebességen, két percig
utólagos szellőzés történik. (Megj.: ez a szellőzés akkor is
végbemegy, ha a termosztátot kikapcsolják, vagy átlépés
történik hűtési módba).
- Ha a levegő keringtetésre standby módban mindig ON
paraméter van beállítva, a ventilátor a beállított hőmérséklet
elérését követően a megadott sebességen működik tovább.

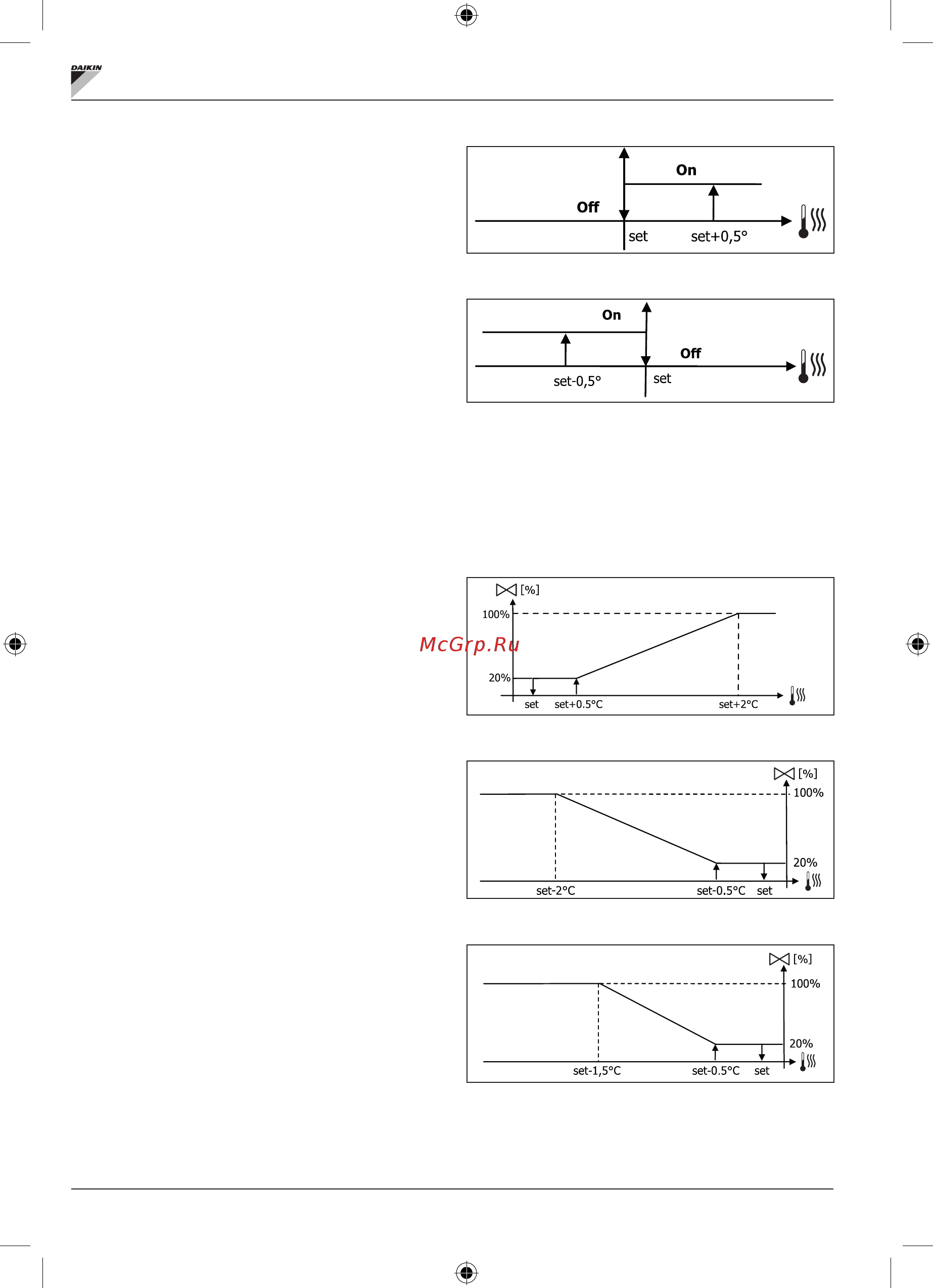

SZELEP
Az ellenőrzés két- és háromutas szelepeket tud kezelni, ON/OFF típusúakat
(tehát teljesen nyitva vagy zárva) és modulációs típusúakat (a szelep
nyitását 0% és 100% között lehet variálni).
ON/OFF SZELEP
A szelep nyitásának (2 vagy 3 utas) irányítása a munkavégzés és a levegő
hőmérsékletének a beállításától függ.
HŰTÉS
FŰTÉS
MODULÁCIÓS SZELEP
A szelep nyitásának (2 vagy 3 utas) irányítása a munkavégzés és a levegő
hőmérsékletének a beállításától függ. A nyitás szabályozási logikája követi
az alább látható diagrammokat.
HŰTÉS
MELEGÍTÉS 3 SEGESSÉGES KONFIGURÁCIÓKKAL
MELEGÍTÉS 4 SEGESSÉGES KONFIGURÁCIÓKKAL
