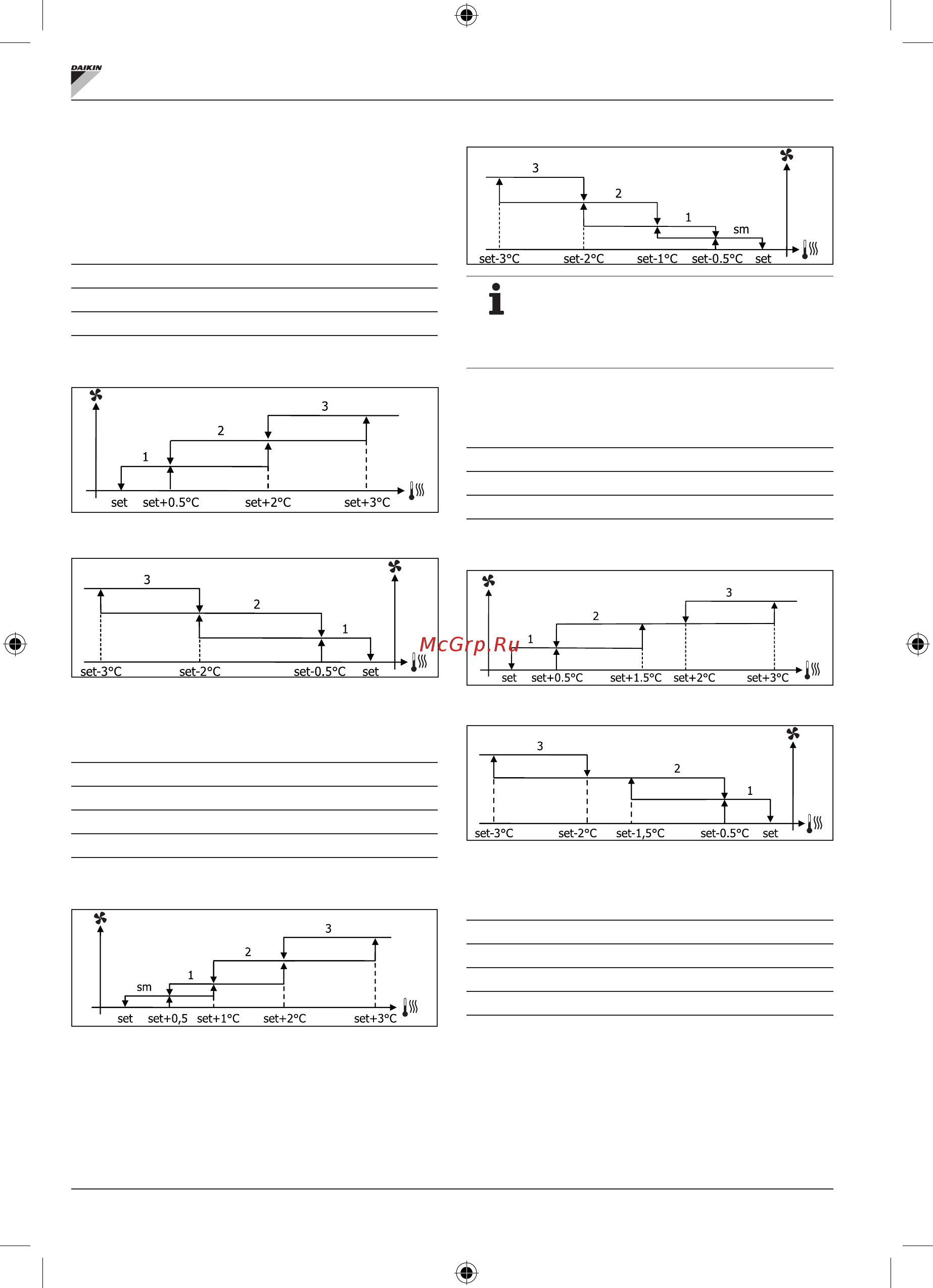

![Daikin FWM04DTV [69/280] Fwecsa](/views2/1686179/page69/bg45.png)
FR
11
MANUEL D'UTILISATION
La reproduction totale ou partielle de ce catalogue est interdite.
FC66003946
Rév 00
Contrôle pour terminaux
FWECSA
• Vit� MINIMUM
• Vit� MOYENNE
• Vit� MAXIMUM
FONCTIONNEMENT AUTOMATIQUE POUR UNITÉS À
3 VITESSES ET VANNE/S ON/OFF (OU ABSENTE/S) :
1 Vitesse MINIMUM
2 Vitesse MOYENNE
3 Vitesse MAXIMUM
REFROIDISSEMENT
CHAUFFAGE
FONCTIONNEMENT AUTOMATIQUE POUR UNITÉS À
4 VITESSES ET VANNE/S ON/OFF (OU ABSENTE/S) :
1 Vitesse MINIMUM
2 Vitesse MOYENNE
3 Vitesse MAXIMUM
sm Vitesse SUPER MINIMUM
REFROIDISSEMENT
CHAUFFAGE
Pour les configurations à 4 vitesses et vanne,
la ventilation en chauffage est retardée de
0�5°C pour permettre une première phase de
convection naturelle�
FONCTIONNEMENT AUTOMATIQUE POUR UNITÉS À
3 VITESSES ET VANNE/S MODULANTE/S
1 Vitesse MINIMUM
2 Vitesse MOYENNE
3 Vitesse MAXIMUM
REFROIDISSEMENT
CHAUFFAGE
FONCTIONNEMENT AUTOMATIQUE POUR UNITÉS À
4 VITESSES ET VANNE/S MODULANTE/S :
1 Vitesse MINIMUM
2 Vitesse MOYENNE
3 Vitesse MAXIMUM
sm Vitesse SUPER MINIMUM
