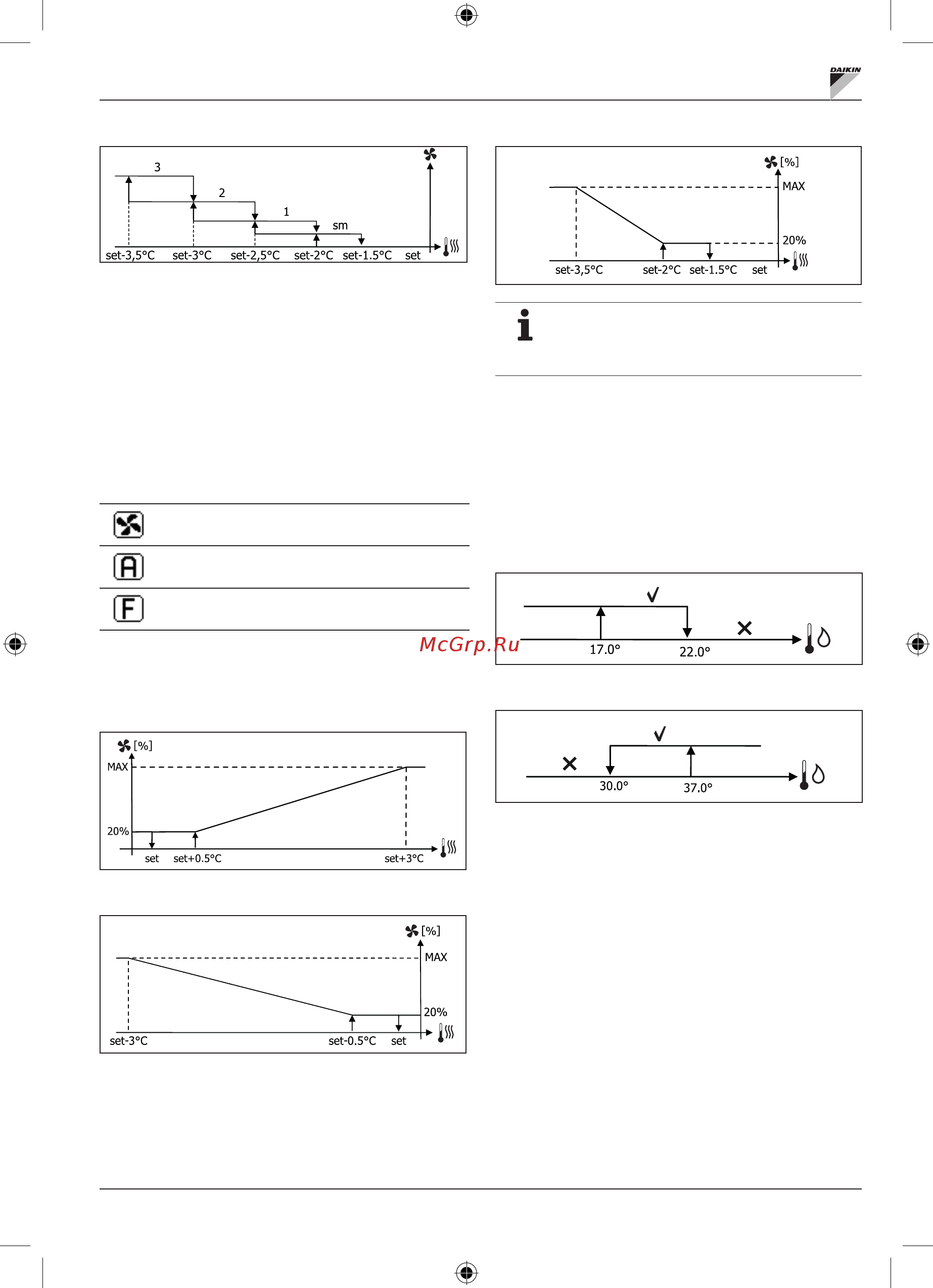

FWECSA
Έλεγχος για τερματικά
ΘΕΡΜΑΝΣΗ
ΘΕΡΜΑΝΣΉ ΔΙΑΜΟΡΦΩΣΉΣ
Η λογική διαχείρισης του αερισμού διαμόρφωσης προβλέπει, όπως για τον
αερισμό με διαβαθμίσεις, δύο πιθανούς τρόπους λειτουργίας:
• ΑΥΤΟΜΑΤΉ λειτουργία
• λειτουργία με ΣΤΑΘΕΡΉ ΤΑΧΥΤΉΤΑ
Η επιλογή του ποσοστού λειτουργίας γίνεται πατώντας τα πλήκτρα UP/
DOWN, ενώ ρυθμίζοντας μια τιμή αερισμού κατώτερη της ελάχιστης (20%)
ή ανώτερη της μέγιστης (100%) ενεργοποιείται ο αυτόματος αερισμός.
ΧΕΙΡΟΚΙΝΉΤΟΣ αερισμός
ΑΥΤΟΜΑΤΟΣαερισμός
Αερισμός ΕΞΑΝΑΓΚΑΣΤΙΚΟΣ
ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ ΓΙΑ ΜΟΝΑΔΕΣ 3 Η 4 ΤΑΧΥΤΗΤΩΝ ΚΑΙ ΒΑΛΒΙΔΑ,
ΒΑΛΒΙΔΕΣ ON/OFF Η ΧΩΡΙΣ/I:
ΨΥΞΗ
ΘΕΡΜΑΝΣΗ ΜΕ ΔΙΑΜΟΡΦΩΣΗ 3 ΤΑΧΥΤΗΤΩΝ
ΘΕΡΜΑΝΣΗ ΜΕ ΔΙΑΜΟΡΦΩΣΗ 4 ΤΑΧΥΤΗΤΩΝ
Στις διαμορφώσεις με 4 ταχύτητες, ο αερισμός της
θέρμανσης επιβραδύνεται κατά 0.5°C για να επιτρέψει
μια πρώτη φάση φυσικής μετάδοσης.
ΣΥΝΑΙΝΕΣΉ ΝΕΡΟΥ
Ανεξάρτητα από τον τύπο του αερισμού που υπάρχει (με διαβαθμίσεις ή
ρυθμιζόμενος), η λειτουργία του αερισμού συνδέεται με τον έλεγχο της
θερμοκρασίας του νερού της εγκατάστασης. Με βάση τον τρόπο λειτουργίας
υπάρχουν διαφορετικά κατώτατα όρια συναίνεσης θέρμανσης και ψύξης.
ΨΥΞΗ
ΘΕΡΜΑΝΣΗ
Η απουσία αυτής της συναίνεσης στην κλήση του θερμοστάτη υποδεικνύεται
στην οθόνη με το σύμβολο που αναβοσβήνει της ενεργοποιημένης
λειτουργίας Ψύξης και Θέρμανσης. Αυτή η συναίνεση αγνοείται στην
περίπτωση που:
• δεν προβλέπεται αισθητήρας νερού ή είναι σε συναγερμό γιατί είναι
αποσυνδεδεμένος
• στην Ψύξη με διαμορφώσεις 4 σωλήνων
