ASRock UTX-110 [10/33] I o panel
![ASRock UTX-110 [10/33] I o panel](/views2/1693684/page10/bga.png)
10

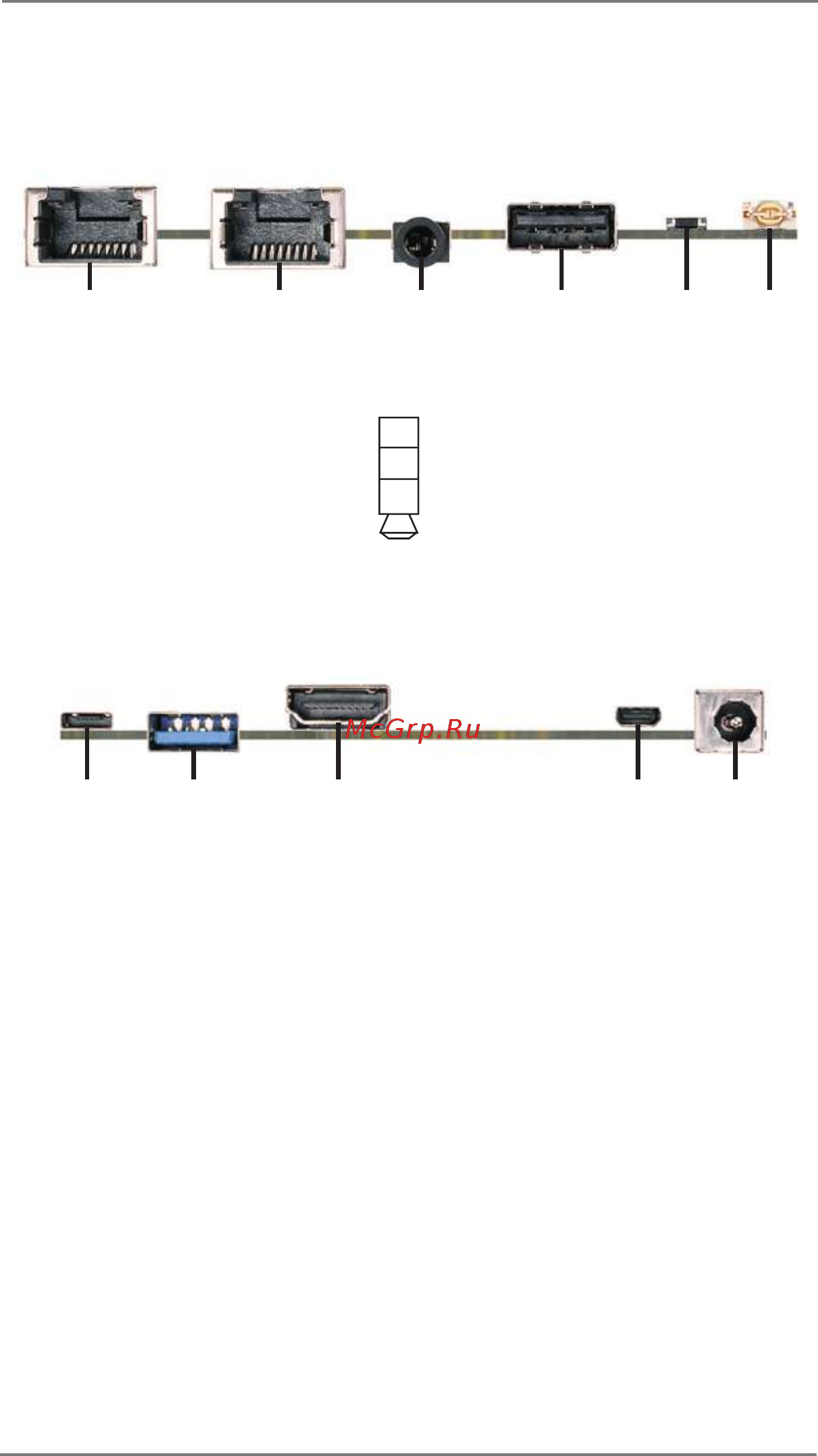

1.4 I/O Panel
1 LAN RJ-45 Port (LAN1)
2 LAN RJ-45 Port (LAN2)
3 3.5mm Audio Jack (CTIA Standard)
4 USB 2.0 Port (USB2_1)
5 Reset Button
6 Power Button
1
2
4
3
5
6
1
2
4
3
5
1 Micro USB 2.0 Port (USB2_2)
2 USB 3.0 Port (USB3_1)
3 HDMI Port (HDMI1)
4 Micro HDMI Port (HDMI2)
5 DC Jack Port (+12V Only)
MI C
G N D
HP-R
HP - L
