Управление термостатом (TB_THM-l)
Подключить к
контроллеру
стороннего
производителя
Система BMS (TB_BMS-l)
Подключить
к системе
BMS
Выходы сухого контакта (TB_BMS-O)
Главный пульт управления
Сигнал
тревоги
(AL)
Сигнал
1 (O1)
Сигнал
2 (O2)
Сигнал
разморозки
(DFRT)
Сигнал нагревателя (HTR1 и HTR2)
Подключить
к замыкателю
нагревателя
Подключить
к замыкателю
нагревателя
Блок
вкл/
выкл
Охлаждение/
обогрев,
выбор
режима
Заданное
значение
охлаждения/
обогрева
Напряжение
питания 24
В перемен.
тока
Входные сигналы
термостата
(G, Y1, Y2, W1, W2)
(iv)
Выходы для вспомогательного электрического нагревателя (HTR1 и HTR2)
На главном пульте управления находится два выходных контакта (HTR1 и HTR2), которые используются
для питания замыкателя нагревателя. Чтобы обеспечить безопасную работу, необходимо выбрать
соответствующий замыкатель.
Нагреватель должен быть установлен в соответствии с местными и национальными законами. Он должен
соответствовать стандарту EN60335-2-40.
На нагревателе должен быть установлен один или несколько плавких предохранителей, чтобы предотвратить
опасность или повреждение нагревателя или блока. Это особенно важно в случае сбоев в работе главного
пульта управления или нагнетателя воздуха.
Нагреватель должен быть установлен в безопасном месте, где он не будет представлять угрозу для блока.
Нагреватель должен соединяться с блоком с помощью огнестойкого трубопровода.
Используйте отдельный источник питания для электрического нагревателя и установите прерыватель для
каждого нагревателя.
Максимальная температура в блоке не должна превышать 60°C. Температуру необходимо замерять во время
установки ввода оборудования в эксплуатацию, чтобы убедиться в том, что температура не превышает это
значение.
Выберите соответствующее защитное устройство или тепловую защиту.
Запрещается устанавливать нагреватель внутри блока. Рекомендуется устанавливать нагреватель внутри
подающей трубы, где расстояние до нагревателя будет достаточным, чтобы температура внутри блока не
превышала 60°C.
(v) Управление экономайзером
Перед активацией функции экономайзера на главной плате контроллера следует убедиться, что комплект
экономайзера установлен в крышный кондиционер. В противном случае возможно возникновение ошибки.
Для активации функции экономайзера установите настройку Dip-переключателя: SW4 - ON (настройка по
умолчанию – OFF) на главной плате контроллера, а параметр панели G6 на ʻ1ʼ (настройка по умолчанию ʻ0ʼ).
Пр
Пр
Пр
Пр
р
р
р
р
р
р
р
им
им
им
им
еч
еч
еч
еч
ан
ан
ан
ан
ие
ие
ие
ие
Пр
Пр
Пр
Пр
р
р
р
р
р
р
р
им
им
им
им
еч
еч
еч
еч
ан
ан
ан
ан
ие
ие
ие
ие
G6 = Управление экономайзером
0 = выключено
1 = включено.
На плате контроллера экономайзера имеется 4 Dip-переключателя и 3 шунтовых джампера, обеспечивающих
гибкий выбор на основании различных требований:
– Dip-переключатель 1: Минимальная настройка отверстия приточного воздуха в режиме обогрева,
в котором различные установки отверстия достигаются посредством выбора
различных штырьков. SW1: 5%, SW2: 10%, SW3: 15%, SW4: 20%, SW5: 25%,
SW6/7/8: нет функции, настройка по умолчанию: 0% (нет выбора, все OFF).
– Dip-переключатель 2: Минимальная настройка отверстия приточного воздуха в режиме охлаждения,
в котором различные установки отверстия достигаются посредством выбора
различных штырьков. SW1: 0%, SW2: 5%, SW3: 15%, SW4: 20%, SW5: 25%, SW6/7/8:
нет функции, настройка по умолчанию: 10% (нет выбора, все OFF).
– Dip-переключатель 3: Выбор порогового значения уровня CO
2
PPM, в котором различные значения
настройки достигаются посредством выбора различных штырьков. SW1: 25%,
SW2: 50%, SW3: 75%, SW4: 100%, Настройка по умолчанию: 0% (нет выбора, все
OFF).
– Dip-переключатель 4: Тип операции, которая включает следующий выбор:-
SW1: OFF = Управление дифференциальной температурой (настройка по
умолчанию), ON = На данный момент нет функционирования.
SW2: OFF = Режим экономайзера (настройка по умолчанию), ON = Режим
приточного воздуха.
SW3: OFF = Защита от переохлаждения не активирована (настройка по
умолчанию), ON = Защита от переохлаждения активирована.

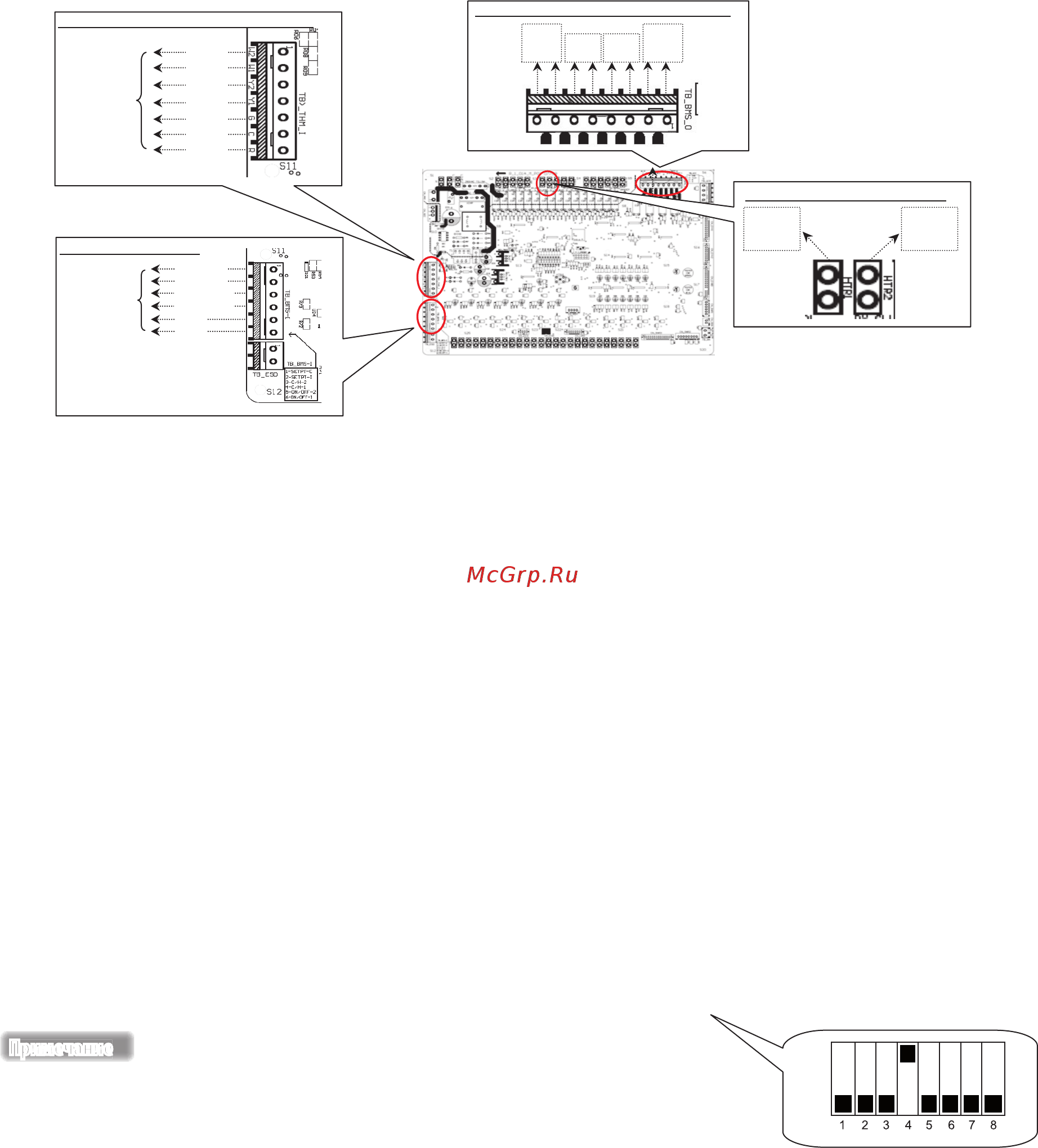

В схеме ниже показано расположение клеммных блоков на главной плате контроллера, использующихся для
управления терморегулятором и для системы BMS. Кроме того, в таблице также указаны выходные контакты
для вспомогательного электрического нагревателя.
ON
OFF
