29
РУССКИЙ

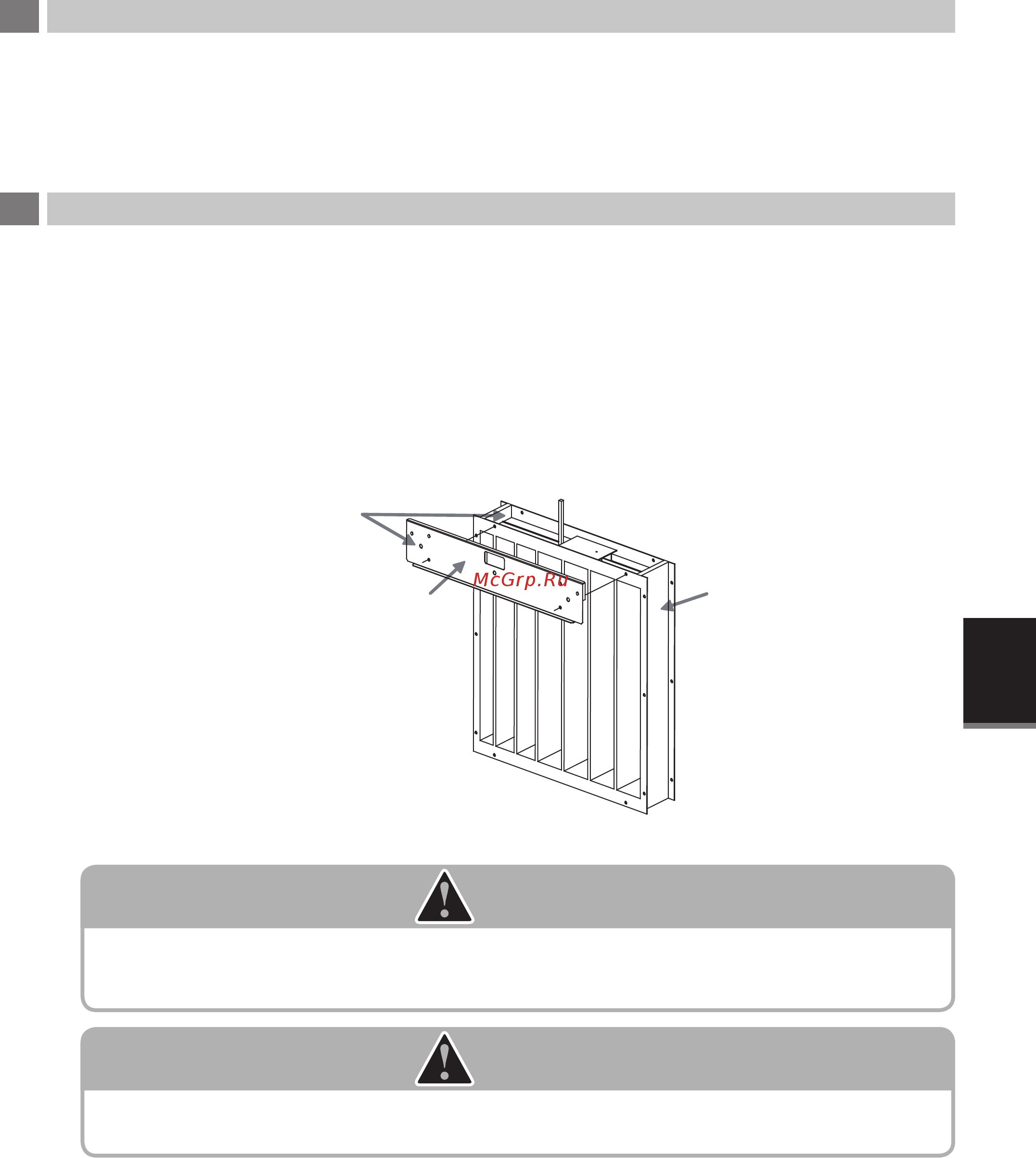

Прикрепите с помощью винта
деталь 10 к детали 11
Деталь 10
Деталь 11
(iii) Место установки
Следуйте рекомендациям, представленным в части (A) главы “УСТАНОВКА БЛОКА” данного руководства.
Кроме того, необходимо принять во внимание условия установки вокруг комплекта:
В пространстве между защитным кожухом от дождя и полом не должно быть снега или скопления воды.
Отверстие впуска приточного воздуха должно быть ориентировано таким образом, чтобы не попадать под
воздействие господствующего направления ветров.
Подаваемый наружный воздух должен быть всегда чистым, не иметь запаха, соответствовать норме по
предельным показателям концентрации для отдельных загрязняющих веществ, установленной местными
стандартами, а также не превышать предельно допустимую концентрацию (ПДК) для токсичных веществ,
определенных местными стандартами.
(iv) Функция заслонки
Проверьте две заслонки, входящие в комплект экономайзера, детали 2 и 11, поворачивая вал заслонки
на +90° и -90° (от полного открытия до полного закрытия или наоборот). Поворот заслонки должен быть
плавным и легким. Об обнаружении любых повреждений или дефектов следует сообщить в официальную
службу технического обслуживания.
C
Инструменты и материалы, необходимые для установки
(i) Электрическая отвертка с набором насадок
(ii) Электрическая дрель с набором насадок
(iii) Небольшая прямошлицевая отвертка
(iv) Ножницы
(v) Крестовая отвертка типа Phillips
(vi) Рулетка или линейка
(vii) Разводной ключ (небольшого размера)
(viii) Монтажный лом и молоток
(ix) Герметик, устойчивый к атмосферным
воздействиям (такой как силикон)
(x) Сальник
(xi) Блокировочная бирка безопасности
(xii) Кабельная стяжка
D
Руководство по установке
(i) Боковая возвратная (горизонтальная) подача воздуха
ШАГ 1
- Отключите подачу электропитания к блоку и перед выполнением монтажа, пуска или технического
обслуживания экономайзера установите блокировочную бирку безопасности. Подготовьте все
необходимые инструменты, указанные выше.
ШАГ 2
- Откройте деревянный ящик комплекта экономайзера с помощью лома и молотка. Затем с помощью ножниц
откройте полиэтиленовые пакеты с запасными и крепежными деталями. Выполните предустановочную
проверку, как указано выше.
ШАГ 3
- Прикрепите опорный кронштейн заслонки на возврате воздуха (деталь 10) к заслонке на возврате воздуха
(деталь 11) с помощью винта M5x16 (деталь 13), предоставляемого вместе с комплектом.
ШАГ 4
- Установите 1 привод Belimo LF24-SR (деталь 1) с маркировкой “RA” на заслонку возврата воздуха (деталь
11). Выровняйте и вставьте вал заслонки в отверстие привода.
ОCTOPOЖHO 1
Стандартной настройкой для заслонки на возврате воздуха (деталь 11) является настройка, в которой она
полностью открыта. Перед монтажом привода убедитесь, что эта заслонка находится в положении “полностью
открыта”. Невыполнение данного требования приведет к возникновению ошибок во время штатного
функционирования кондиционера.
ОCTOPOЖHO 2
В целях обеспечения вращения модуля привода в направлении по часовой стрелке поверхность привода,
обращенная кверху/ наружу, должна быть маркирована символом “L”. Невыполнение данного требования
приведет к возникновению ошибок во время работы кондиционера в функции экономайзера.
IM 9 5RTBR-0710(0)_RU.indd 29IM 9 5RTBR-0710(0)_RU.indd 29 8/26/2010 11:18:54 AM8/26/2010 11:18:54 AM
