28
ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ
A
Введение
Комплект экономайзера является дополнительным оборудованием, предоставляемым заводом-изготовителем.
Его монтаж осуществляется на месте. Комплект экономайзера совместим с моделями крышных кондиционеров,
работающих на хладагенте R410A. Если Вы не уверены, что данный комплект может использоваться с Вашим
кондиционером, обратитесь в официальную службу технического обслуживания. При подходящих показателях
температуры наружного воздуха комплект экономайзера позволяет осуществлять ‘свободное’ охлаждение
посредством подмеса воздуха из внешней среды к рециркуляционному воздуху. Охлаждение с использованием
экономайзера может использоваться как отдельно, так и вместе с механическим охлаждением. Кроме того,
комплект экономайзера может использоваться для подачи вентиляционного воздуха, что улучшает качество
воздуха в помещении. Правильный выбор комплекта экономайзера является очень важным моментом. Для этого
ознакомьтесь с рекомендациями по выбору комплекта, представленными в таблице ниже:
КОМПЛЕКТ ЭКОНОМАЙЗЕРА
№ Крышный
кондиционер
Комплект экономайзера, совместимый с
крышным кондиционером
1 UATYQ250 ECONO250
2 UATYQ350 ECONO350
3 UATYQ450 ECONO450
4 UATYQ550 ECONO550
5 UATYQ600 ECONO600
6 UATYQ700 ECONO700
Пр
Пр
Пр
Пр
р
р
р
р
р
р
им
им
им
им
еч
еч
еч
еч
ан
ан
ан
ан
ие
ие
ие
ие
Пр
Пр
Пр
Пр
р
р
р
р
р
р
им
им
им
им
еч
еч
еч
еч
ан
ан
ан
ан
ие
ие
ие
ие
Неправильный выбор комплекта может привести к тому, что его монтаж на крышном кондиционере будет
невозможен.
B
Предмонтажная проверка
(i) Содержимое комплекта экономайзера

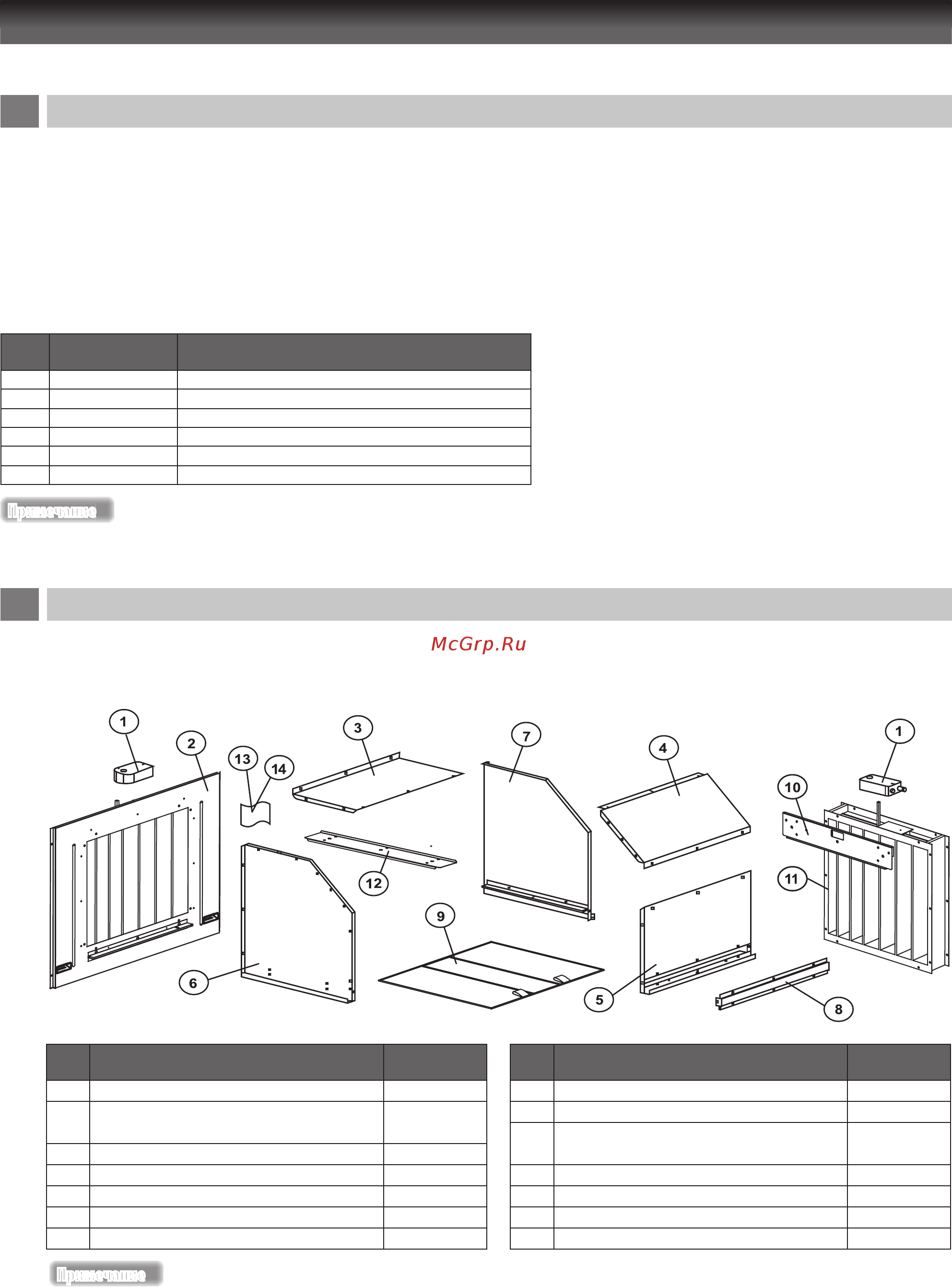

Перед установкой извлеките комплект экономайзера из упаковки и проверьте его содержимое. В комплект
входят следующие компоненты:
№ Описание детали
Количество
(набор)
1 Привод Belimo, LF24-SR 2
2 Боковая панель с заслонкой на входе
наружного воздуха
1
3 Защитный кожух, верхняя панель 1
4 Защитный кожух, центральная панель 1
5 Защитный кожух, нижняя панель 1
6 Защитный кожух, левая боковая панель 1
7 Защитный кожух, правая боковая панель 1
№ Описание детали
Количество
(набор)
8 Крышка фильтра 1
9Фильтр 1
10 Опорный кронштейн заслонки на
возврате воздуха
1
11 Заслонка на возврате воздуха 1
12 Опорный кронштейн, нисходящий сброс 1
13 Винт, M5x16 55
14 Винт, M4x12 4
Пр
Пр
Пр
Пр
р
р
р
р
р
р
им
им
им
им
еч
еч
еч
еч
ан
ан
ан
ан
ие
ие
ие
ие
Пр
Пр
Пр
Пр
р
р
р
р
р
р
им
им
им
им
еч
еч
еч
еч
ан
ан
ан
ан
ие
ие
ие
ие
При обнаружении повреждений или некомплектности вспомогательного оборудования обратитесь в
официальную службу технического обслуживания.
(ii) Зазоры блока
После монтажа комплекта на блоке необходимо обеспечить наличие достаточного пространства для
свободной циркуляции потока воздуха, осуществления технического обслуживания и прокладки
электропроводки. Наличие препятствий для воздушного потока в этом месте недопустимо. Ознакомьтесь
с частью (F) главы “УСТАНОВКА БЛОКА” данного руководства. Невыполнение данного требования может
привести к ослаблению воздушного потока или возникновению неисправности в кондиционере.
